Position von Greifer und Nadel
Störung
Störungen bei falscher Nadelstangenhöhe

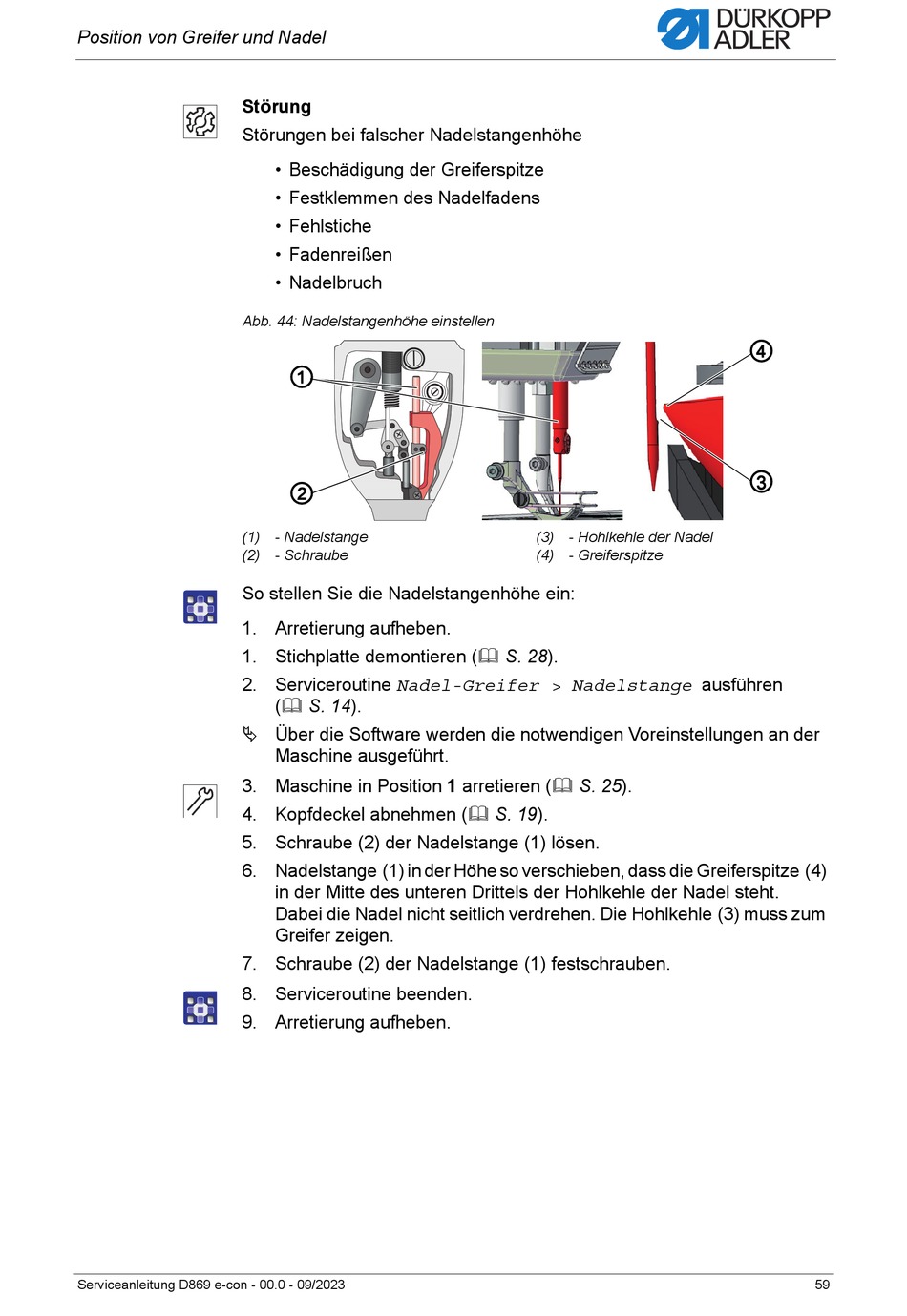

Abb. 44: Nadelstangenhöhe einstellen
(1) - Nadelstange
(2) - Schraube
So stellen Sie die Nadelstangenhöhe ein:
1. Arretierung aufheben.
1. Stichplatte demontieren ( S. 28).
2. Serviceroutine Nadel-Greifer > Nadelstange ausführen
Über die Software werden die notwendigen Voreinstellungen an der
3. Maschine in Position 1 arretieren ( S. 25).
4. Kopfdeckel abnehmen ( S. 19).
5. Schraube (2) der Nadelstange (1) lösen.
6. Nadelstange (1) in der Höhe so verschieben, dass die Greiferspitze (4)
7. Schraube (2) der Nadelstange (1) festschrauben.
8. Serviceroutine beenden.
9. Arretierung aufheben.
Serviceanleitung D869 e-con - 00.0 - 09/2023
• Beschädigung der Greiferspitze
• Festklemmen des Nadelfadens
• Fehlstiche
• Fadenreißen
• Nadelbruch
①
②
( S. 14).
Maschine ausgeführt.
in der Mitte des unteren Drittels der Hohlkehle der Nadel steht.
Dabei die Nadel nicht seitlich verdrehen. Die Hohlkehle (3) muss zum
Greifer zeigen.
(3) - Hohlkehle der Nadel
(4) - Greiferspitze
④
③
59
