Nähantrieb
16.3

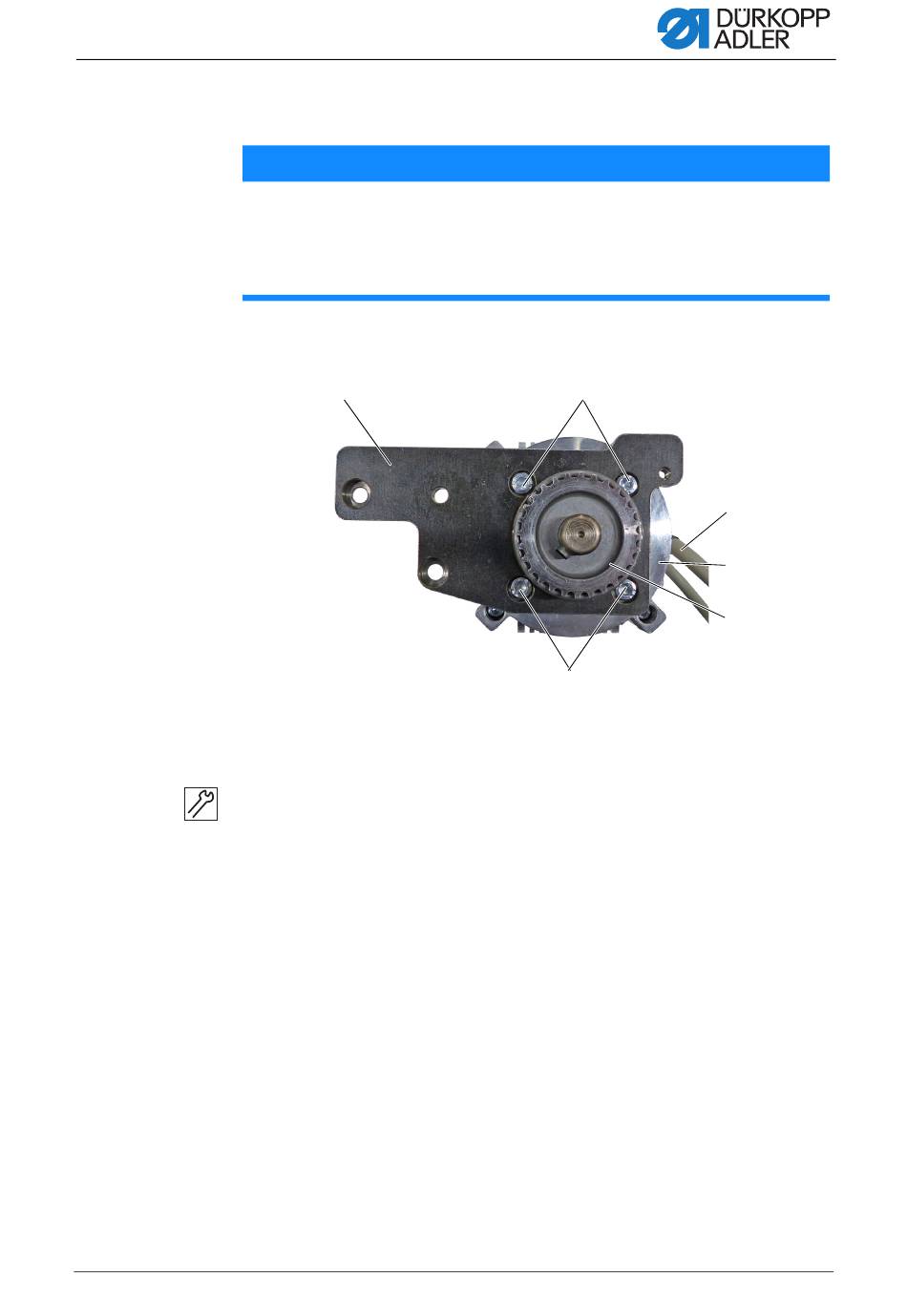

Abb. 85: Nähantrieb einbauen (1)
(1) - Halteplatte
(2) - Schrauben
(3) - Zahnriemen-Rad
So bauen Sie den Nähantrieb ein:
1. Motor (4) mit 4 Schrauben (2) an der Halteplatte (1) fixieren.
2. Zahnriemen-Rad (3) aufstecken.
Serviceanleitung D869 e-con - 00.0 - 09/2023
Nähantrieb einbauen
HINWEIS
Sachschaden möglich!
Die Platine kann beschädigt werden.
Auf geraden und mittigen Lauf des Zahnriemens auf den
Zahnriemen-Rädern achten.
①
Darauf achten, dass sich die Leitungen (5) außen befinden.
②
②
(4) - Motor
(5) - Leitungen
⑤
④
③
99
