Frontdeckel (Servicedeckel) Demontieren Und Montieren; Frontdeckel Montieren - Dürkopp Adler D869 e-con Serviceanleitung

3.4.3

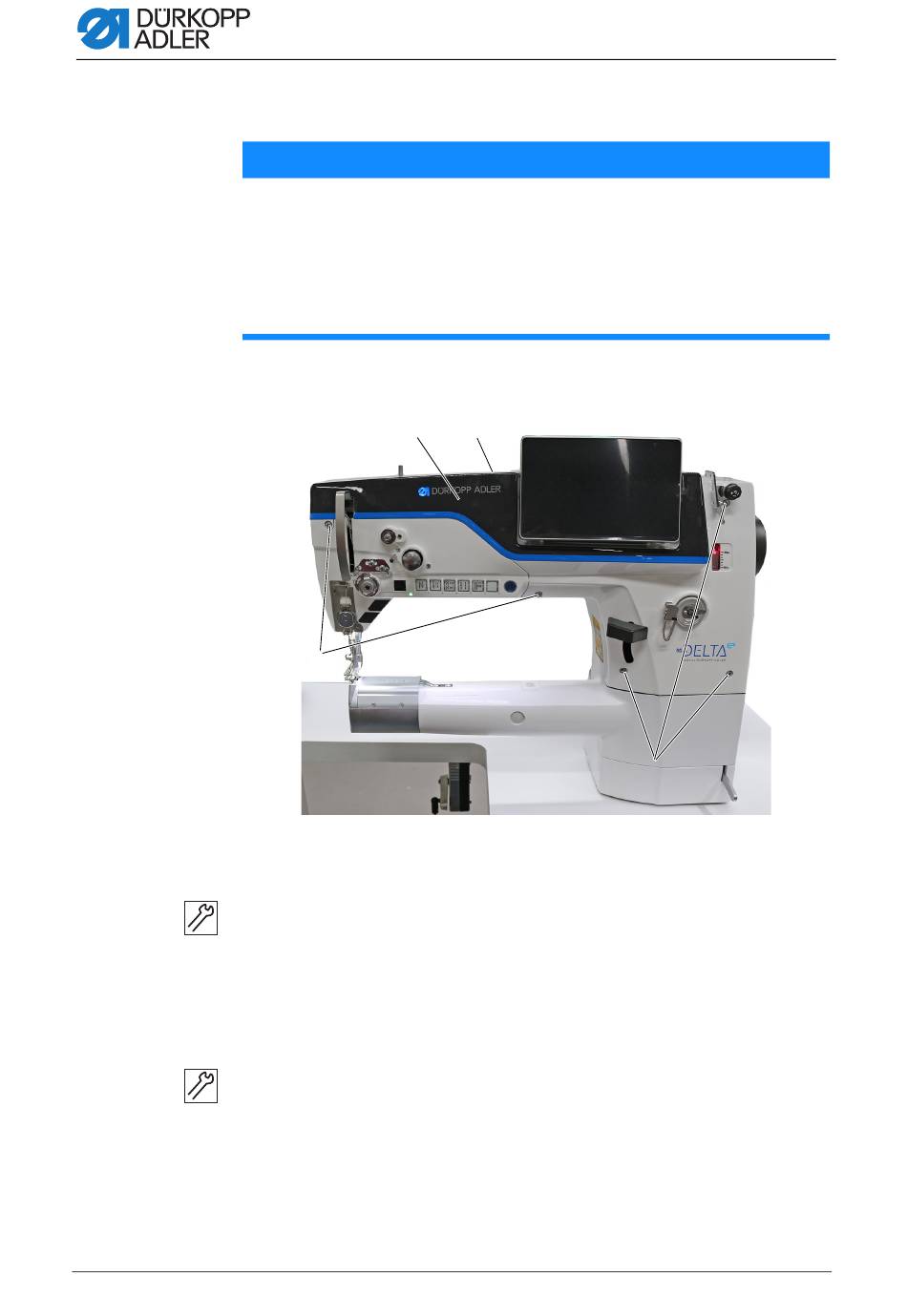

Abb. 8: Frontdeckel demontieren und montieren
(1) - Frontdeckel
Frontdeckel demontieren
So demontieren Sie den Frontdeckel:
1. Maschine ausschalten.
2. Schrauben (2) lösen.
3. Frontdeckel (1) abnehmen.

Frontdeckel montieren

So montieren Sie den Frontdeckel:
1. Maschine ausschalten
2. Frontdeckel (1) aufsetzen.
3. Schrauben (2) festschrauben.
20

Frontdeckel (Servicedeckel) demontieren und montieren

HINWEIS
Sachschäden möglich!
Beschädigung der Spulerplatine möglich.
Falls die Spulerplatine durch einen Wackelkontakt beschädigt wird,
ist kein Aufspulen mehr möglich.
Maschine ausschalten, bevor Sie den Frontdeckel demontieren und
montieren.
①
②
Dabei darauf achten, den Fadenhebel nicht zu beschädigen.
②
(2) - Schrauben
