Dürkopp Adler D869 e-con Serviceanleitung Seite 21

Arbeitsgrundlagen
3.4.2

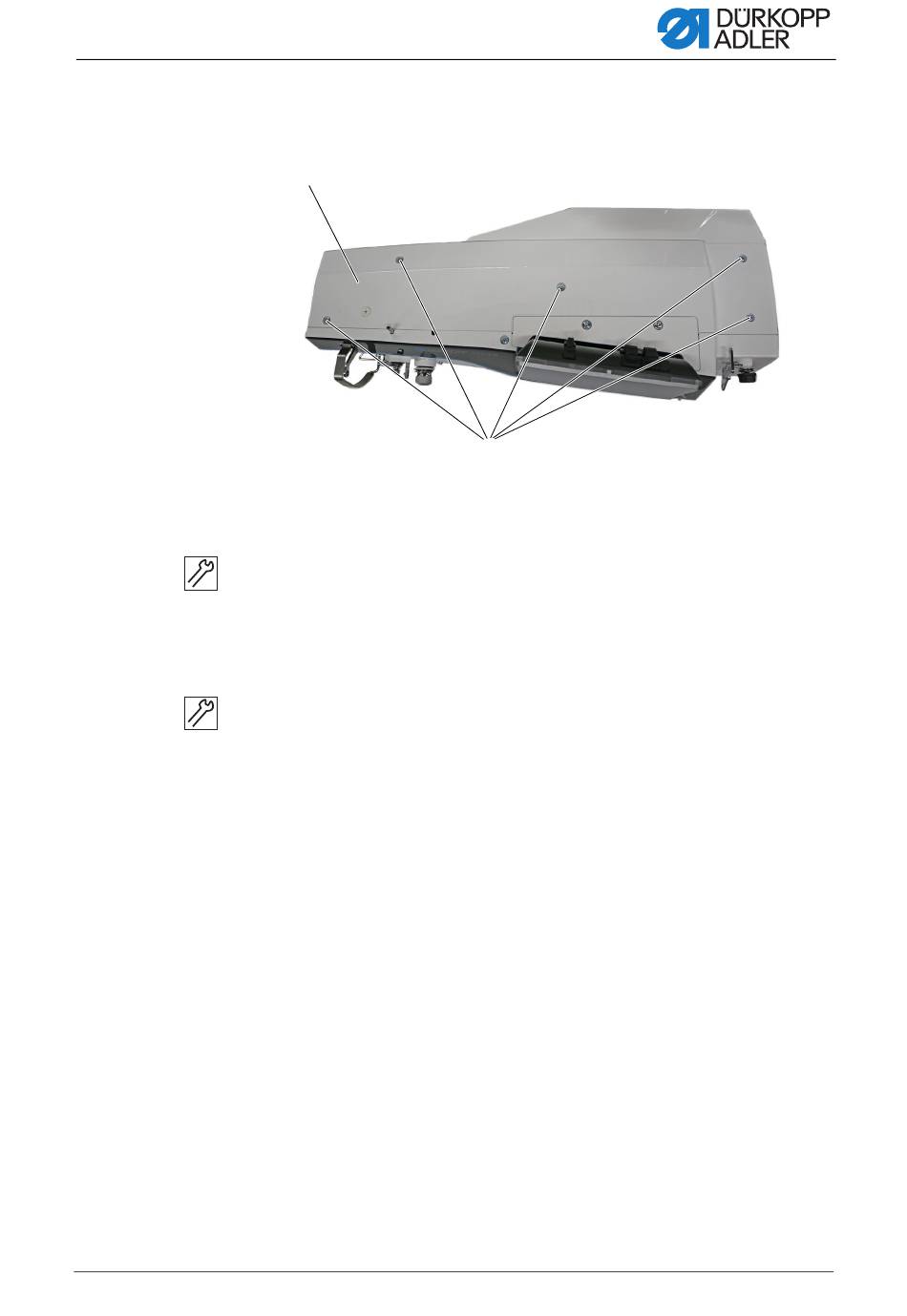

Abb. 7: Armdeckel demontieren und montieren
(1) - Armdeckel
Armdeckel demontieren
So demontieren Sie den Armdeckel:
1. Schrauben (2) lösen.
2. Armdeckel (1) abnehmen.
Armdeckel montieren
So montieren Sie den Armdeckel:
1. Armdeckel (1) aufsetzen.
2. Schrauben (2) festschrauben.
Serviceanleitung D869 e-con - 00.0 - 09/2023
Armdeckel demontieren und montieren
①
②
(2) - Schrauben
19
