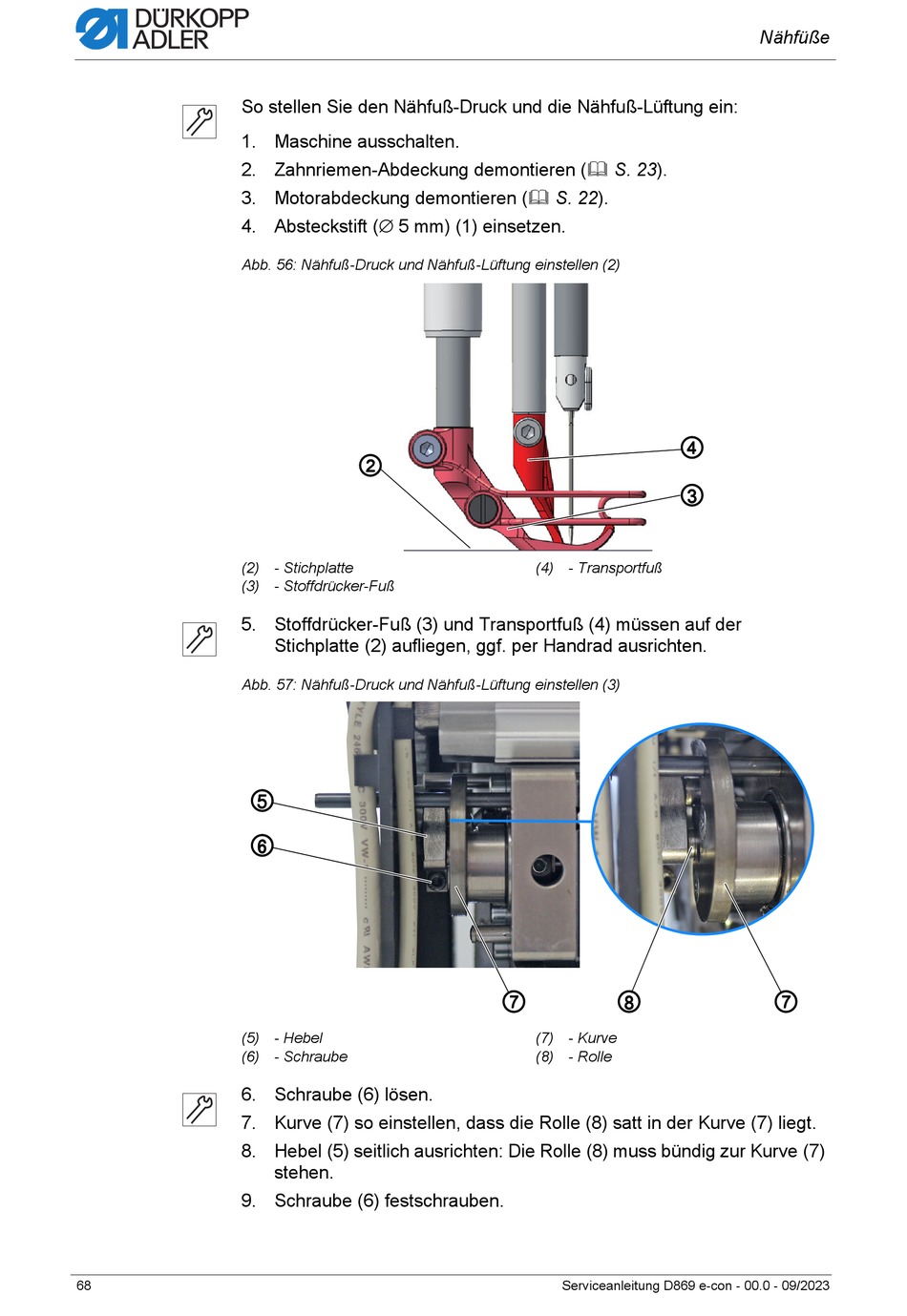

So stellen Sie den Nähfuß-Druck und die Nähfuß-Lüftung ein:
1. Maschine ausschalten.
2. Zahnriemen-Abdeckung demontieren ( S. 23).
3. Motorabdeckung demontieren ( S. 22).
4. Absteckstift (∅ 5 mm) (1) einsetzen.
Abb. 56: Nähfuß-Druck und Nähfuß-Lüftung einstellen (2)
(2) - Stichplatte
(3) - Stoffdrücker-Fuß
5. Stoffdrücker-Fuß (3) und Transportfuß (4) müssen auf der
Abb. 57: Nähfuß-Druck und Nähfuß-Lüftung einstellen (3)
(5) - Hebel
(6) - Schraube
6. Schraube (6) lösen.
7. Kurve (7) so einstellen, dass die Rolle (8) satt in der Kurve (7) liegt.
8. Hebel (5) seitlich ausrichten: Die Rolle (8) muss bündig zur Kurve (7)
9. Schraube (6) festschrauben.
68
②
Stichplatte (2) aufliegen, ggf. per Handrad ausrichten.
⑤
⑥
stehen.
(4) - Transportfuß
⑦
⑧
(7) - Kurve
(8) - Rolle
Serviceanleitung D869 e-con - 00.0 - 09/2023
Nähfüße
④
③
⑦
