7.4
Die maximale Hubhöhe erreicht der Transporteur im oberen Totpunkt.
Richtige Einstellung
Durch Drehen am Handrad den Transporteur in die oberste Position stel-
len.
Die Transporteur-Oberkante ragt 0,6 - 0,7 mm über die Stichplatte.
So stellen Sie die Transporteur-Höhe im oberen Totpunkt ein:
1. Serviceroutine Transporteur > Bewegung ausführen ( S. 14).
Über die Software werden die notwendigen Voreinstellungen an der
2. Handrad drehen, bis der Transporteur in der höchsten Position steht.

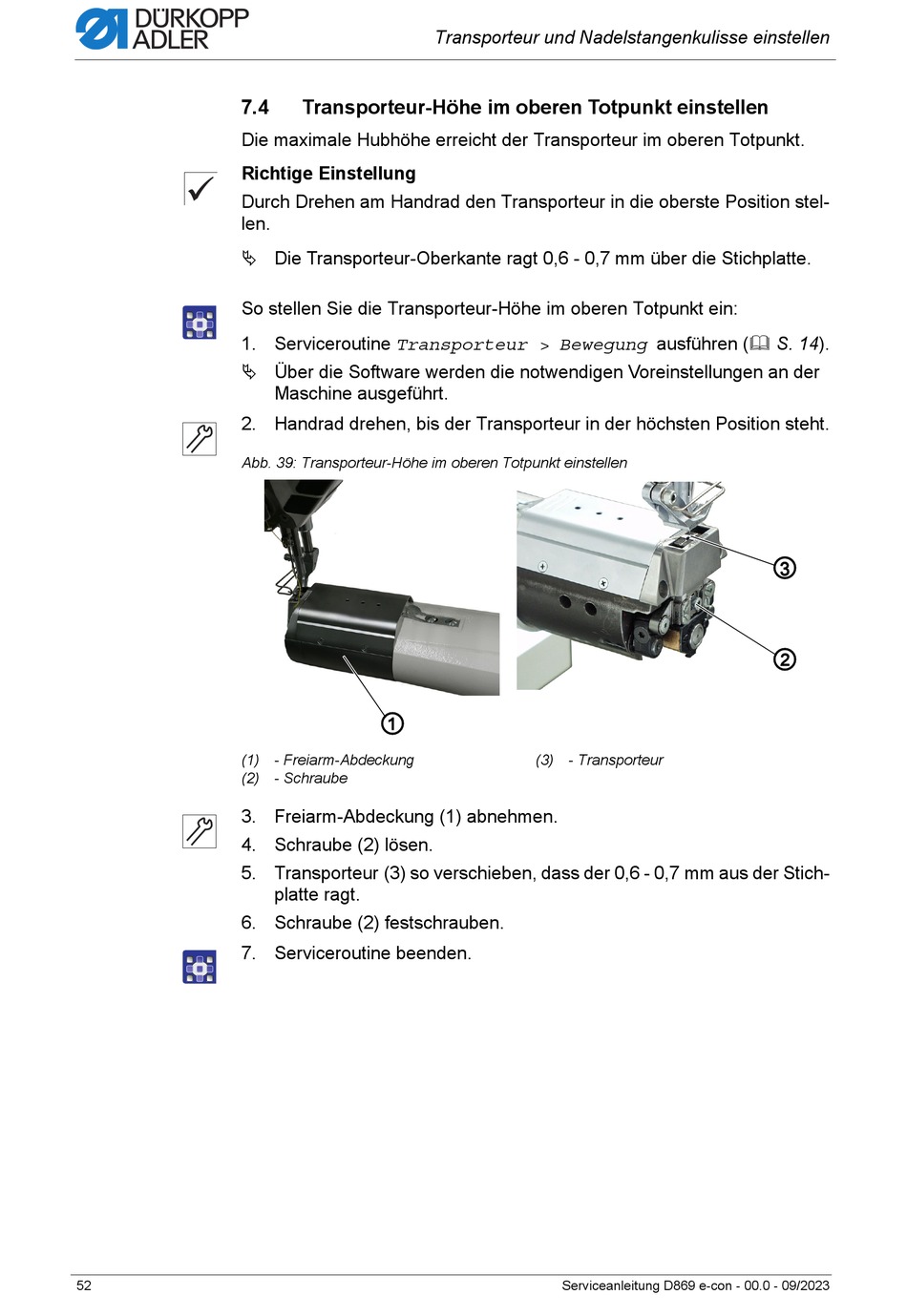

Abb. 39: Transporteur-Höhe im oberen Totpunkt einstellen
(1) - Freiarm-Abdeckung
(2) - Schraube
3. Freiarm-Abdeckung (1) abnehmen.
4. Schraube (2) lösen.
5. Transporteur (3) so verschieben, dass der 0,6 - 0,7 mm aus der Stich-
6. Schraube (2) festschrauben.
7. Serviceroutine beenden.
52
Transporteur und Nadelstangenkulisse einstellen
Transporteur-Höhe im oberen Totpunkt einstellen
Maschine ausgeführt.
①
platte ragt.
(3) - Transporteur
Serviceanleitung D869 e-con - 00.0 - 09/2023
③
②
