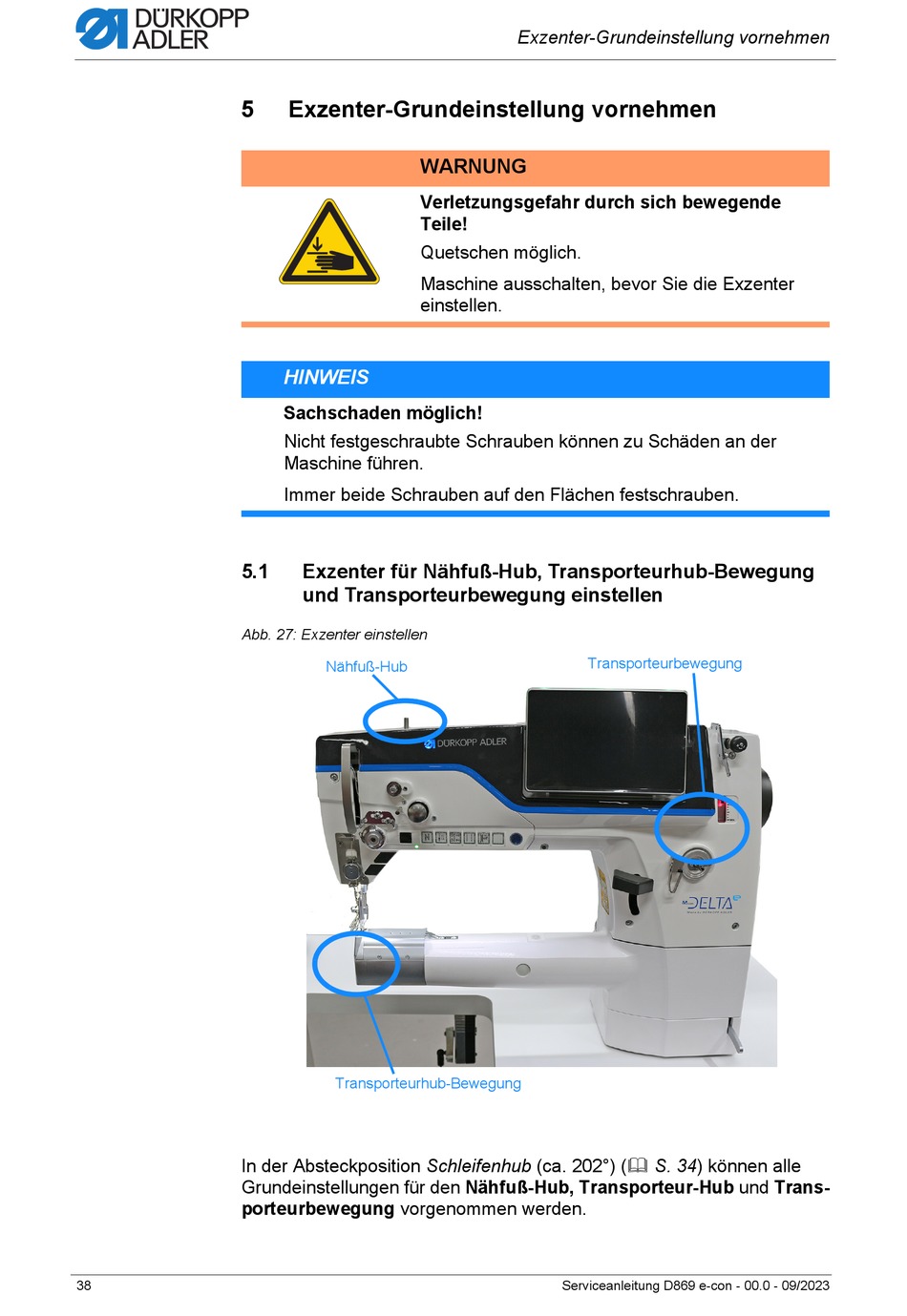

Abb. 27: Exzenter einstellen
In der Absteckposition Schleifenhub (ca. 202°) ( S. 34) können alle
Grundeinstellungen für den Nähfuß-Hub, Transporteur-Hub und Trans-
porteurbewegung vorgenommen werden.
38
Exzenter-Grundeinstellung vornehmen
WARNUNG
Verletzungsgefahr durch sich bewegende
Teile!
Quetschen möglich.
Maschine ausschalten, bevor Sie die Exzenter
einstellen.
HINWEIS
Sachschaden möglich!
Nicht festgeschraubte Schrauben können zu Schäden an der
Maschine führen.
Immer beide Schrauben auf den Flächen festschrauben.
Exzenter für Nähfuß-Hub, Transporteurhub-Bewegung
und Transporteurbewegung einstellen
Nähfuß-Hub
Transporteurhub-Bewegung
Exzenter-Grundeinstellung vornehmen
Transporteurbewegung
