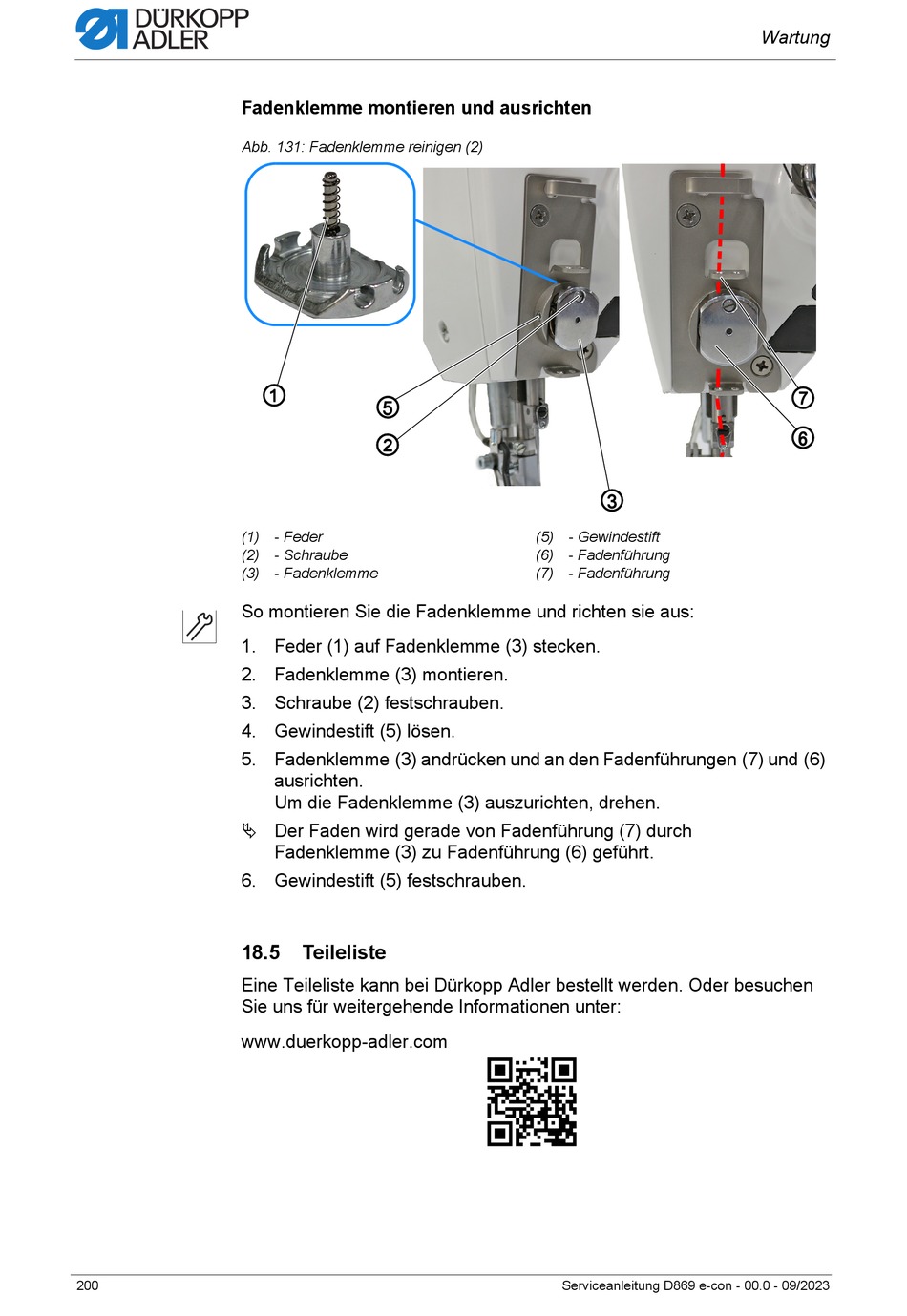

Fadenklemme montieren und ausrichten
Abb. 131: Fadenklemme reinigen (2)
(1) - Feder
(2) - Schraube
(3) - Fadenklemme
So montieren Sie die Fadenklemme und richten sie aus:
1. Feder (1) auf Fadenklemme (3) stecken.
2. Fadenklemme (3) montieren.
3. Schraube (2) festschrauben.
4. Gewindestift (5) lösen.
5. Fadenklemme (3) andrücken und an den Fadenführungen (7) und (6)
Der Faden wird gerade von Fadenführung (7) durch
6. Gewindestift (5) festschrauben.
18.5
Eine Teileliste kann bei Dürkopp Adler bestellt werden. Oder besuchen
Sie uns für weitergehende Informationen unter:
www.duerkopp-adler.com
200
①
⑤
②
ausrichten.
Um die Fadenklemme (3) auszurichten, drehen.
Fadenklemme (3) zu Fadenführung (6) geführt.
Teileliste
③
(5) - Gewindestift
(6) - Fadenführung
(7) - Fadenführung
Serviceanleitung D869 e-con - 00.0 - 09/2023
Wartung
⑦
⑥
