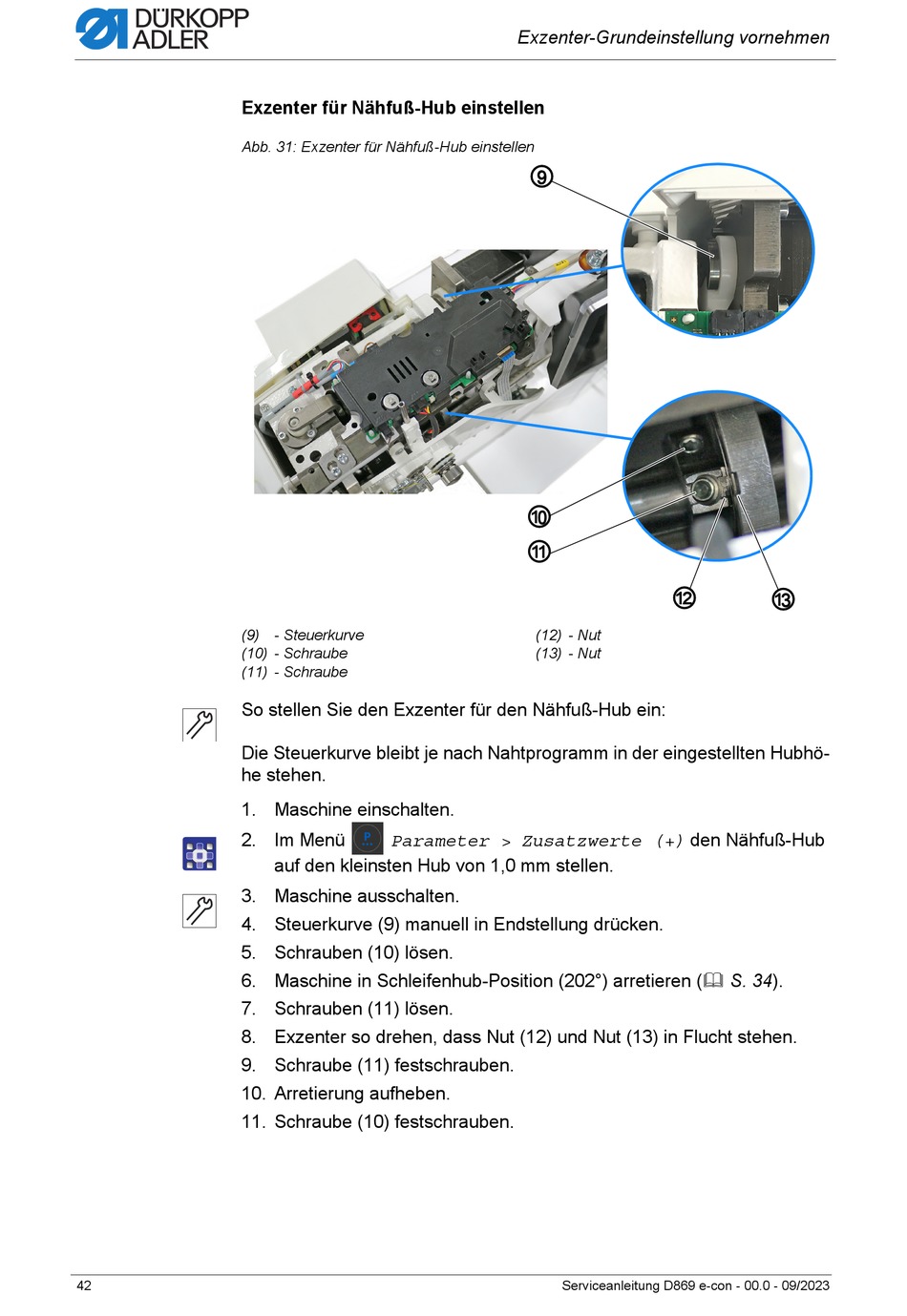

Exzenter für Nähfuß-Hub einstellen
Abb. 31: Exzenter für Nähfuß-Hub einstellen
(9) - Steuerkurve
(10) - Schraube
(11) - Schraube
So stellen Sie den Exzenter für den Nähfuß-Hub ein:
Die Steuerkurve bleibt je nach Nahtprogramm in der eingestellten Hubhö-
he stehen.
1. Maschine einschalten.
2. Im Menü
3. Maschine ausschalten.
4. Steuerkurve (9) manuell in Endstellung drücken.
5. Schrauben (10) lösen.
6. Maschine in Schleifenhub-Position (202°) arretieren ( S. 34).
7. Schrauben (11) lösen.
8. Exzenter so drehen, dass Nut (12) und Nut (13) in Flucht stehen.
9. Schraube (11) festschrauben.
10. Arretierung aufheben.
11. Schraube (10) festschrauben.
42
Parameter > Zusatzwerte (+) den Nähfuß-Hub
auf den kleinsten Hub von 1,0 mm stellen.
Exzenter-Grundeinstellung vornehmen
⑨
⑩
⑪
⑫
(12) - Nut
(13) - Nut
Serviceanleitung D869 e-con - 00.0 - 09/2023
⑬
