3.4.9

Bei 1-Nadel-Maschinen:

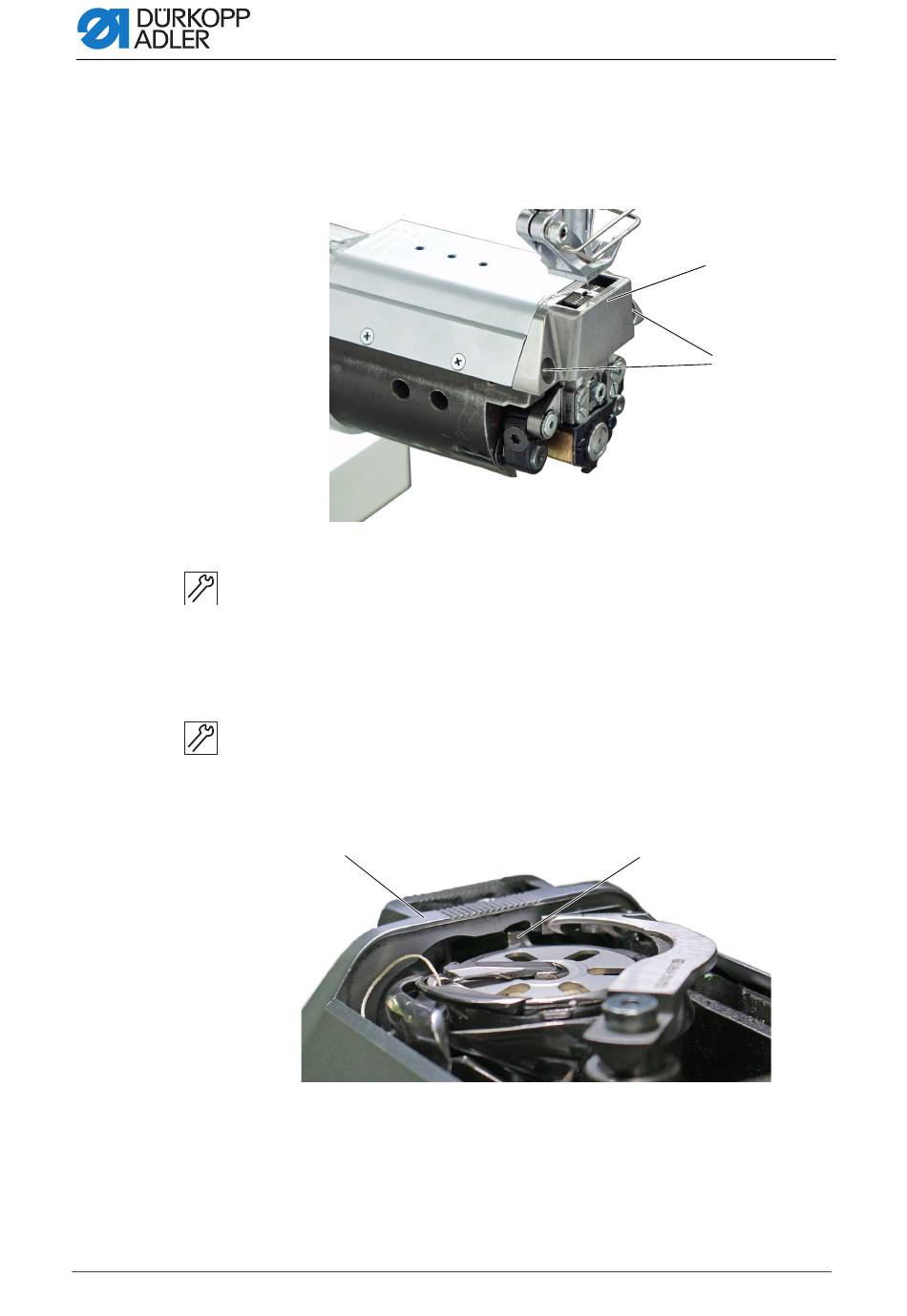

Abb. 17: Stichplatte demontieren und montieren (1)
(1) - Stichplatte
So demontieren Sie die Stichplatte bei 1-Nadel-Maschinen:
1. Taste Service-Stopp drücken.
2. Nähfüße lüften.
3. Schrauben (2) lösen.
4. Stichplatte (1) abnehmen.
So montieren Sie die Stichplatte bei 1-Nadel-Maschinen:
1. Stichplatte (1) aufsetzen.
Abb. 18: Stichplatte demontieren (2)
(1) - Stichplatte
2. Schrauben (2) festschrauben.
28

Stichplatte demontieren und montieren

Darauf achten, dass die Nase (3) in der Aussparung ist.
①
Arbeitsgrundlagen
①
(2) - Schrauben
③
(3) -Nase
Serviceanleitung D869 e-con - 00.0 - 09/2023
②
