7. Den weiteren Schritten folgen:
Bei 1-Nadel-Maschinen:

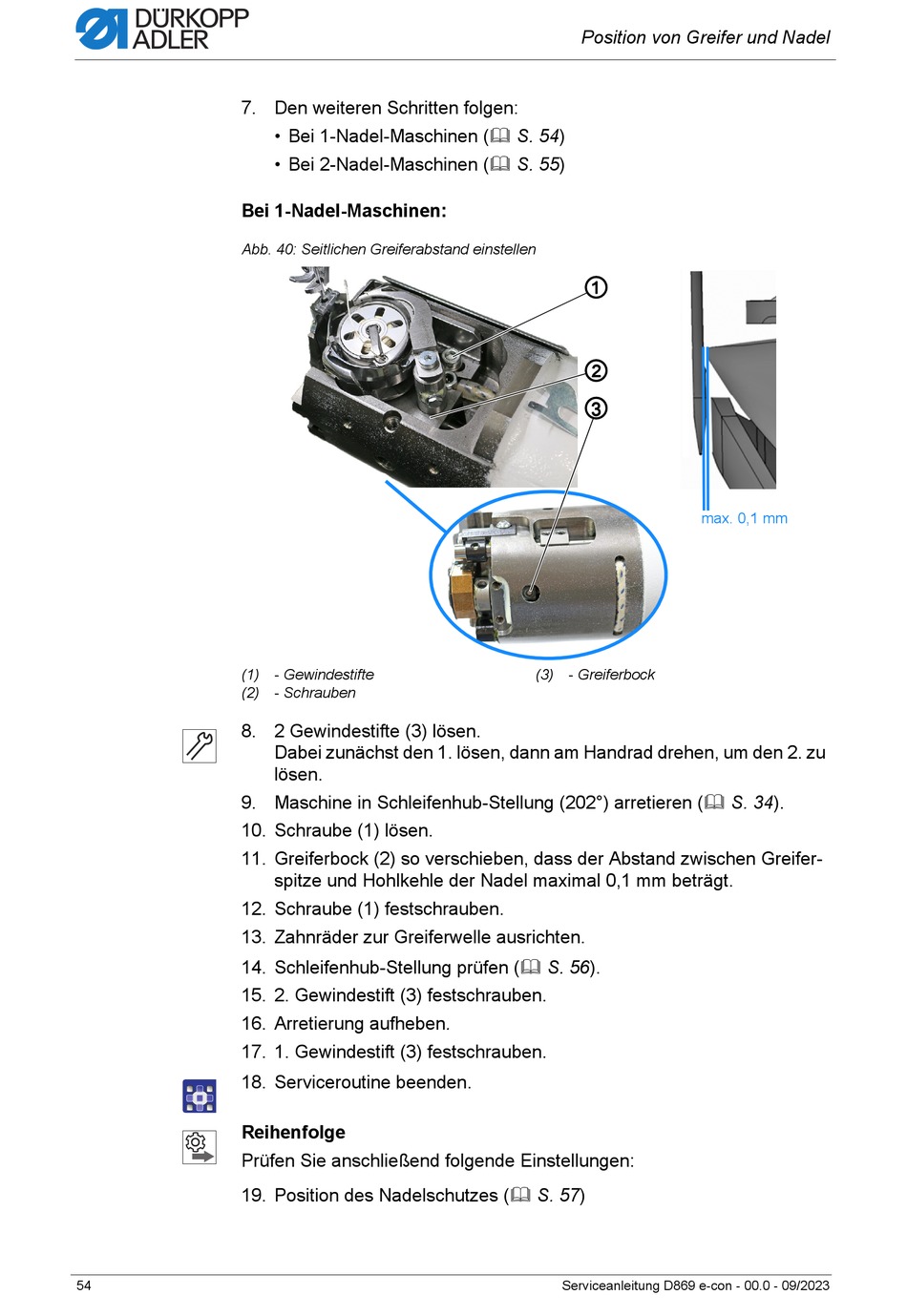

Abb. 40: Seitlichen Greiferabstand einstellen
(1) - Gewindestifte
(2) - Schrauben
8. 2 Gewindestifte (3) lösen.
9. Maschine in Schleifenhub-Stellung (202°) arretieren ( S. 34).
10. Schraube (1) lösen.
11. Greiferbock (2) so verschieben, dass der Abstand zwischen Greifer-
12. Schraube (1) festschrauben.
13. Zahnräder zur Greiferwelle ausrichten.
14. Schleifenhub-Stellung prüfen ( S. 56).
15. 2. Gewindestift (3) festschrauben.
16. Arretierung aufheben.
17. 1. Gewindestift (3) festschrauben.
18. Serviceroutine beenden.
Reihenfolge
Prüfen Sie anschließend folgende Einstellungen:
19. Position des Nadelschutzes ( S. 57)
54
• Bei 1-Nadel-Maschinen ( S. 54)
• Bei 2-Nadel-Maschinen ( S. 55)
Dabei zunächst den 1. lösen, dann am Handrad drehen, um den 2. zu
lösen.
spitze und Hohlkehle der Nadel maximal 0,1 mm beträgt.
Position von Greifer und Nadel
①
②
③
max. 0,1 mm
(3) - Greiferbock
Serviceanleitung D869 e-con - 00.0 - 09/2023
