Armwellenkurbel auf der Armwelle positionieren
4

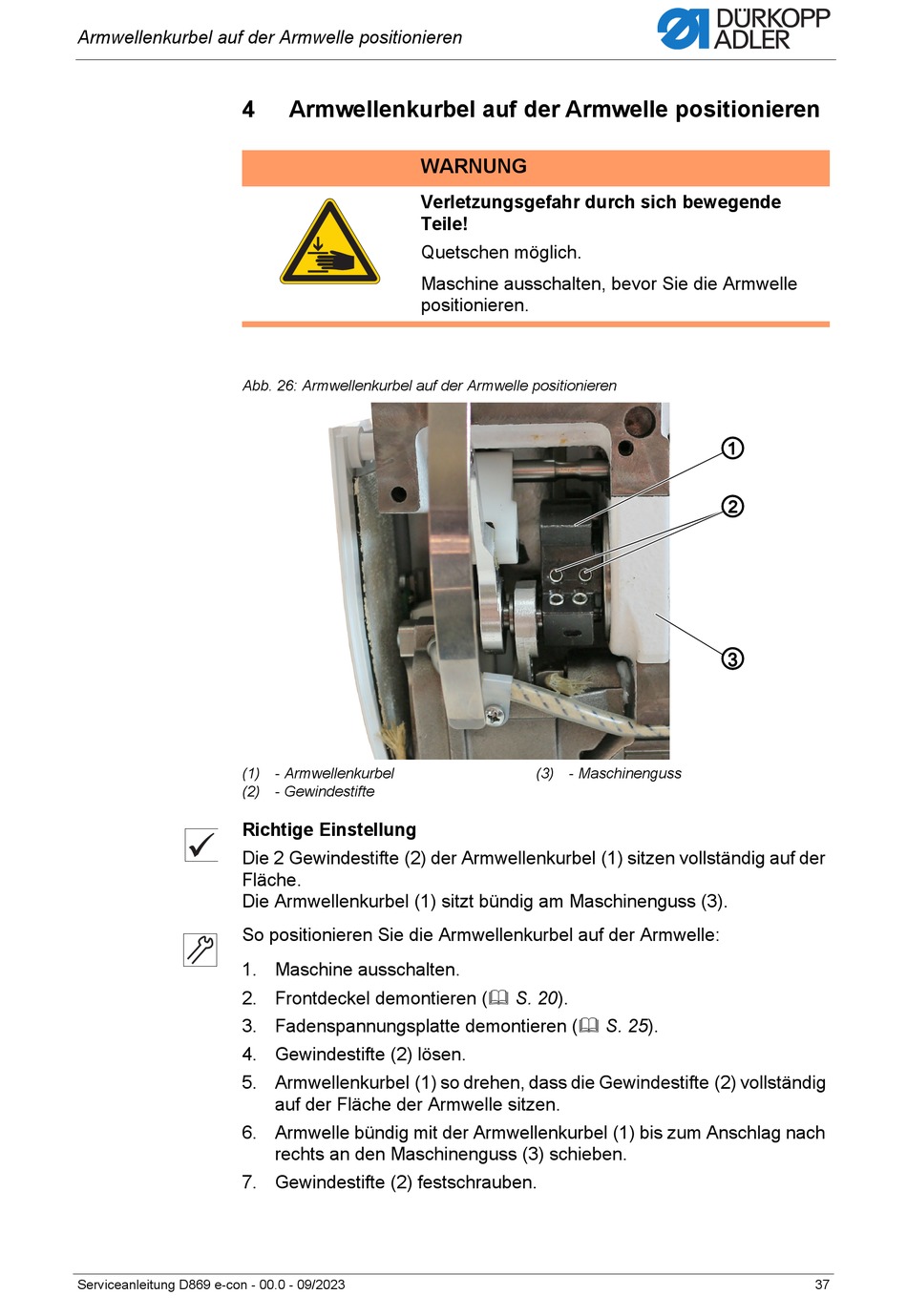

Abb. 26: Armwellenkurbel auf der Armwelle positionieren
(1) - Armwellenkurbel
(2) - Gewindestifte
Richtige Einstellung
Die 2 Gewindestifte (2) der Armwellenkurbel (1) sitzen vollständig auf der
Fläche.
Die Armwellenkurbel (1) sitzt bündig am Maschinenguss (3).
So positionieren Sie die Armwellenkurbel auf der Armwelle:
1. Maschine ausschalten.
2. Frontdeckel demontieren ( S. 20).
3. Fadenspannungsplatte demontieren ( S. 25).
4. Gewindestifte (2) lösen.
5. Armwellenkurbel (1) so drehen, dass die Gewindestifte (2) vollständig
6. Armwelle bündig mit der Armwellenkurbel (1) bis zum Anschlag nach
7. Gewindestifte (2) festschrauben.
Serviceanleitung D869 e-con - 00.0 - 09/2023
Armwellenkurbel auf der Armwelle positionieren
WARNUNG
Verletzungsgefahr durch sich bewegende
Teile!
Quetschen möglich.
Maschine ausschalten, bevor Sie die Armwelle
positionieren.
auf der Fläche der Armwelle sitzen.
rechts an den Maschinenguss (3) schieben.
(3) - Maschinenguss
①
②
③
37
