Nähfüße

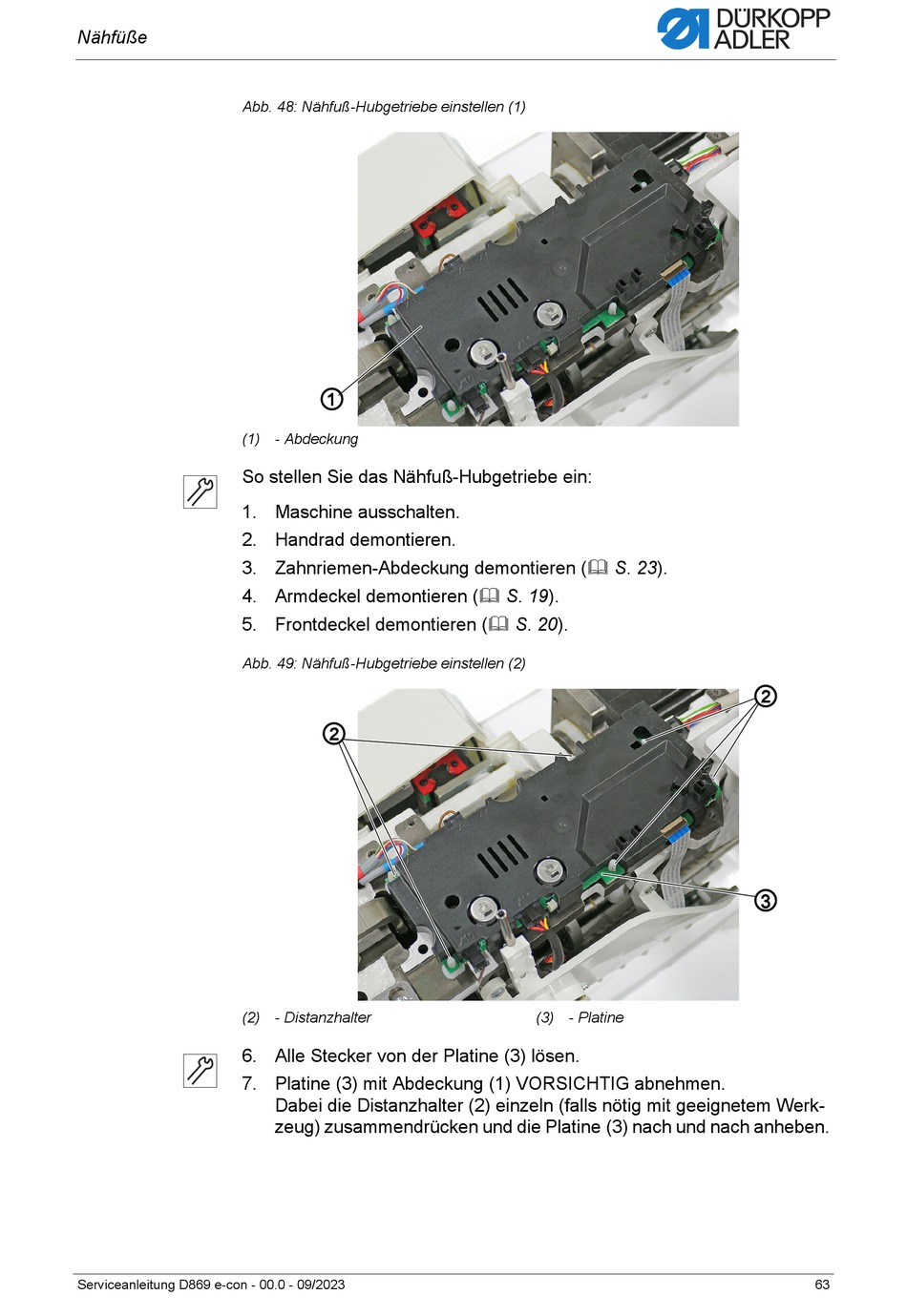

Abb. 48: Nähfuß-Hubgetriebe einstellen (1)
(1) - Abdeckung
So stellen Sie das Nähfuß-Hubgetriebe ein:
1. Maschine ausschalten.
2. Handrad demontieren.
3. Zahnriemen-Abdeckung demontieren ( S. 23).
4. Armdeckel demontieren ( S. 19).
5. Frontdeckel demontieren ( S. 20).
Abb. 49: Nähfuß-Hubgetriebe einstellen (2)
(2) - Distanzhalter
6. Alle Stecker von der Platine (3) lösen.
7. Platine (3) mit Abdeckung (1) VORSICHTIG abnehmen.
Serviceanleitung D869 e-con - 00.0 - 09/2023
①
②
Dabei die Distanzhalter (2) einzeln (falls nötig mit geeignetem Werk-
zeug) zusammendrücken und die Platine (3) nach und nach anheben.
(3) - Platine
②
③
63
