Nähantrieb

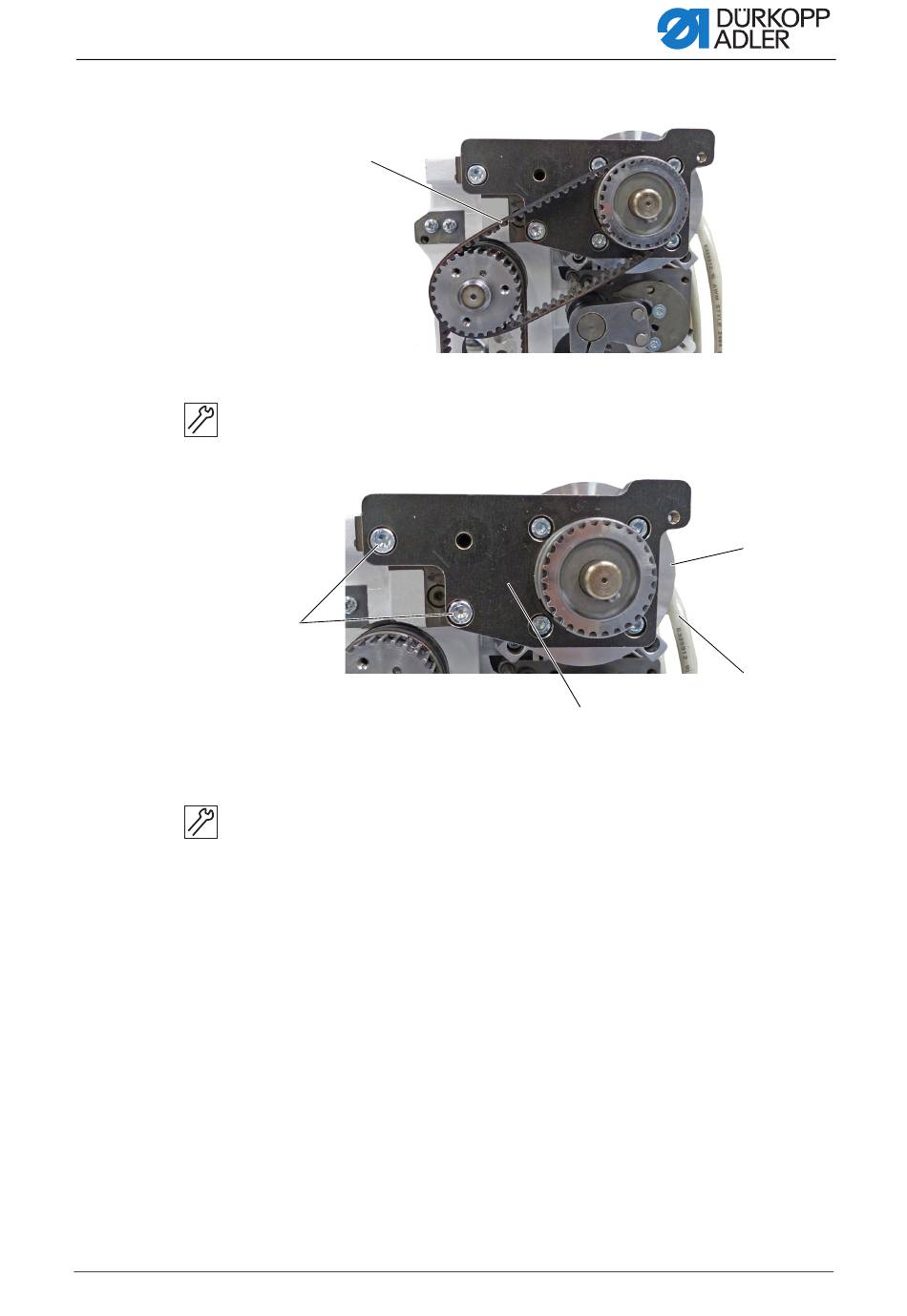

Abb. 81: Nähantrieb ausbauen (2)
(15) - Zahnriemen
14. Zahnriemen (15) abnehmen.
Abb. 82: Nähantrieb ausbauen (3)
(16) - Schrauben
(17) - Halteplatte
15. Leitungen (18) vom Motor (19) zur Steuerung verfolgen und Stecker
16. Schrauben (16) an der Halteplatte (14) lösen.
17. Halteplatte (17) zusammen mit dem Motor abnehmen.
Serviceanleitung D869 e-con - 00.0 - 09/2023
⑮
⑯
aus der Steuerung ziehen.
⑰
(18) - Leitungen
(19) - Motor
⑲
⑱
97
