Arbeitsgrundlagen
3.4.6

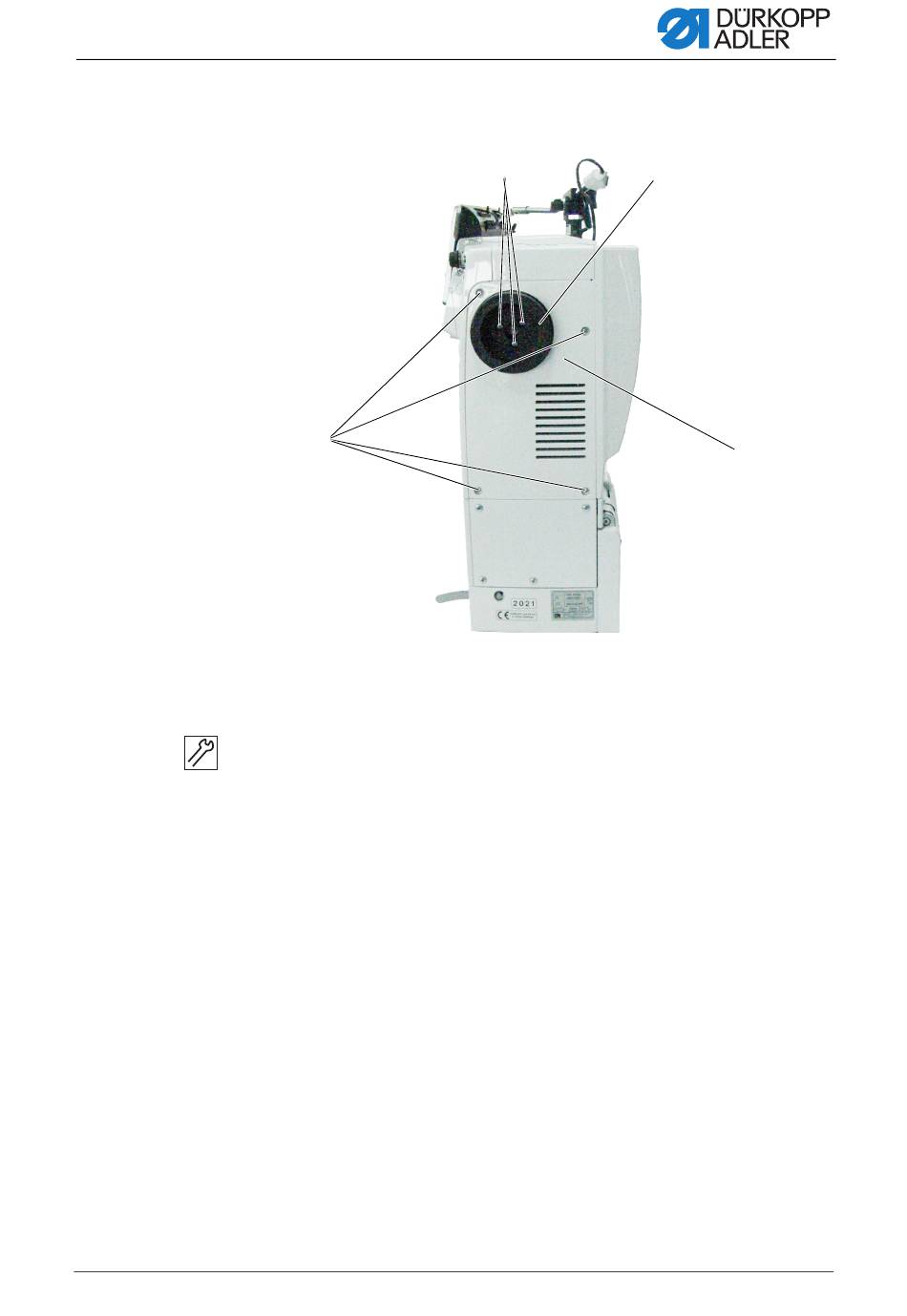

Abb. 11: Zahnriemen-Abdeckung (1)
(1) - Schrauben
(2) - Zahnriemen-Abdeckung

Zahnriemen-Abdeckung demontieren

So demontieren Sie die Zahnriemen-Abdeckung:
1. Schrauben (4) am Handrad (4) lösen.
2. Handrad (3) abnehmen.
3. Schrauben (1) lösen.
4. Zahnriemen-Abdeckung (2) abnehmen, dazu die Abdeckung von
Serviceanleitung D869 e-con - 00.0 - 09/2023

Zahnriemen-Abdeckung demontieren und montieren

①
unten zuerst abnehmen.
④ ③
(3) - Handrad
(4) - Schrauben
②
23
