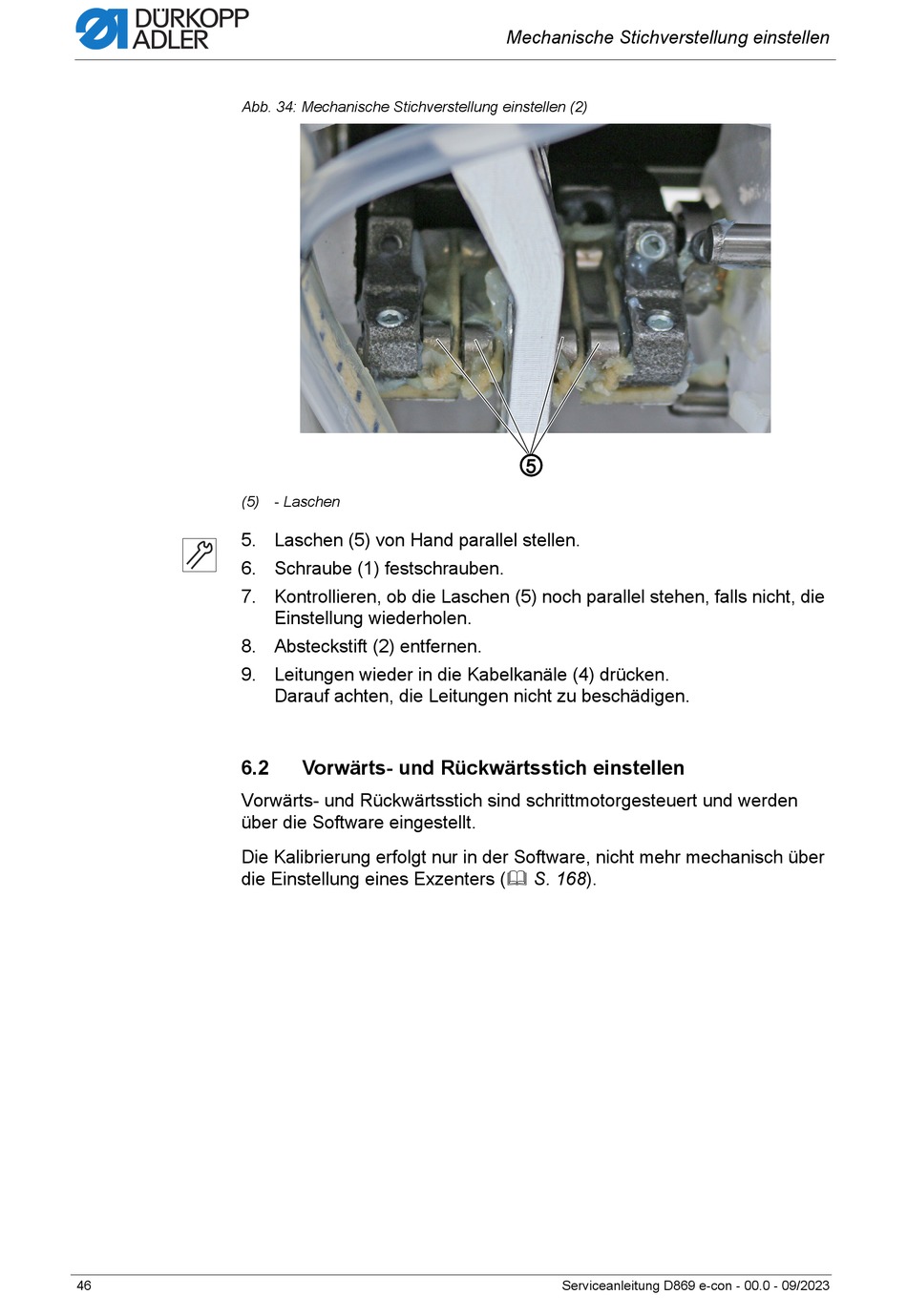

Abb. 34: Mechanische Stichverstellung einstellen (2)
(5) - Laschen
5. Laschen (5) von Hand parallel stellen.
6. Schraube (1) festschrauben.
7. Kontrollieren, ob die Laschen (5) noch parallel stehen, falls nicht, die
8. Absteckstift (2) entfernen.
9. Leitungen wieder in die Kabelkanäle (4) drücken.
6.2
Vorwärts- und Rückwärtsstich sind schrittmotorgesteuert und werden
über die Software eingestellt.
Die Kalibrierung erfolgt nur in der Software, nicht mehr mechanisch über
die Einstellung eines Exzenters ( S. 168).
46
Einstellung wiederholen.
Darauf achten, die Leitungen nicht zu beschädigen.
Vorwärts- und Rückwärtsstich einstellen
Mechanische Stichverstellung einstellen
⑤
Serviceanleitung D869 e-con - 00.0 - 09/2023
