2. Schrauben (3) festschrauben.
3. Nadeln, Transportfuß (1) und Stoffdrücker-Fuß (4) montieren.
3.5
Bei 1-Nadel-Maschinen:

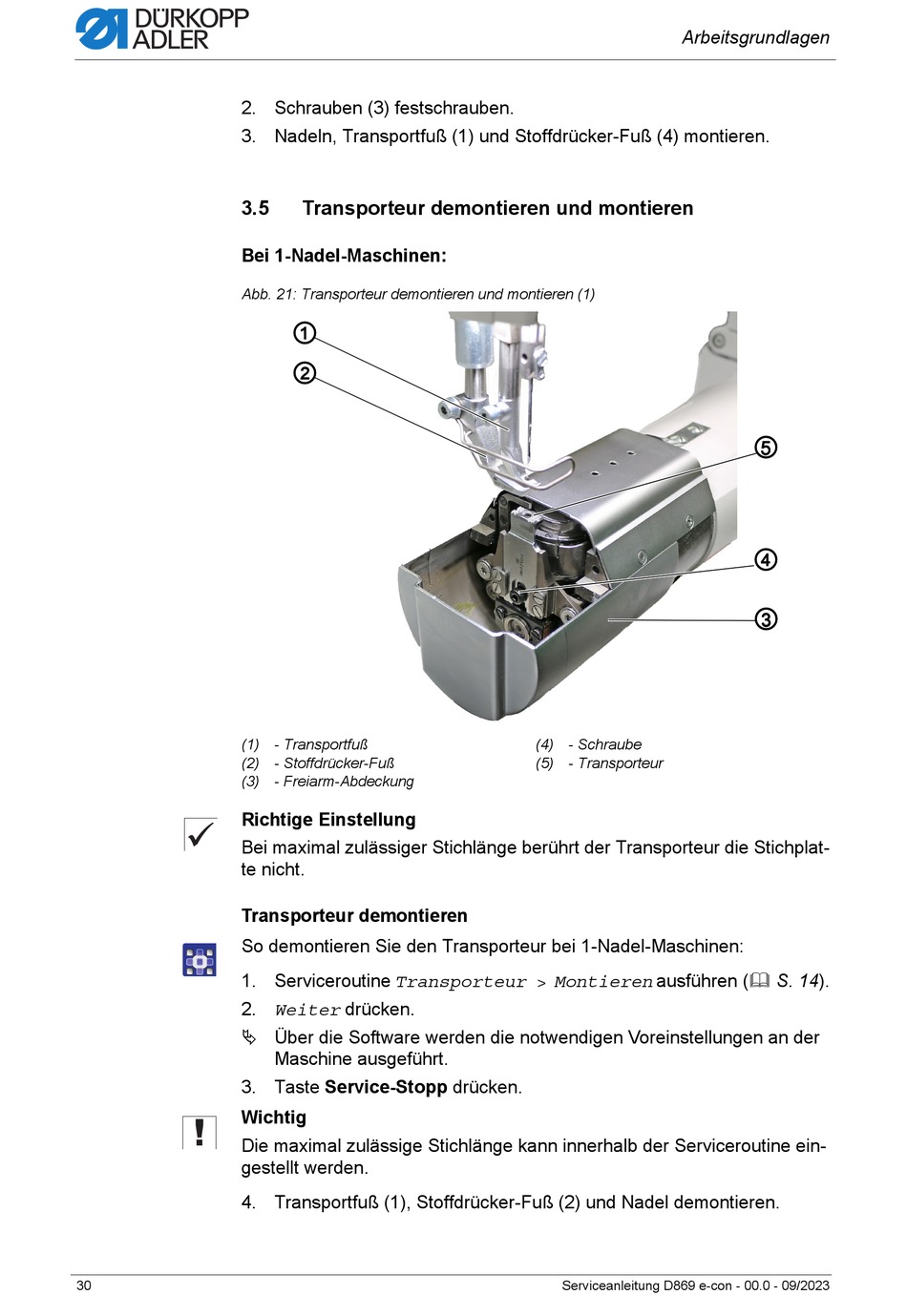

Abb. 21: Transporteur demontieren und montieren (1)
(1) - Transportfuß
(2) - Stoffdrücker-Fuß
(3) - Freiarm-Abdeckung
Richtige Einstellung
Bei maximal zulässiger Stichlänge berührt der Transporteur die Stichplat-
te nicht.
Transporteur demontieren
So demontieren Sie den Transporteur bei 1-Nadel-Maschinen:
1. Serviceroutine Transporteur > Montieren ausführen ( S. 14).
2. Weiter drücken.
Über die Software werden die notwendigen Voreinstellungen an der
3. Taste Service-Stopp drücken.
Wichtig
Die maximal zulässige Stichlänge kann innerhalb der Serviceroutine ein-
gestellt werden.
4. Transportfuß (1), Stoffdrücker-Fuß (2) und Nadel demontieren.
30
Transporteur demontieren und montieren
①
②
Maschine ausgeführt.
Arbeitsgrundlagen
(4) - Schraube
(5) - Transporteur
Serviceanleitung D869 e-con - 00.0 - 09/2023
