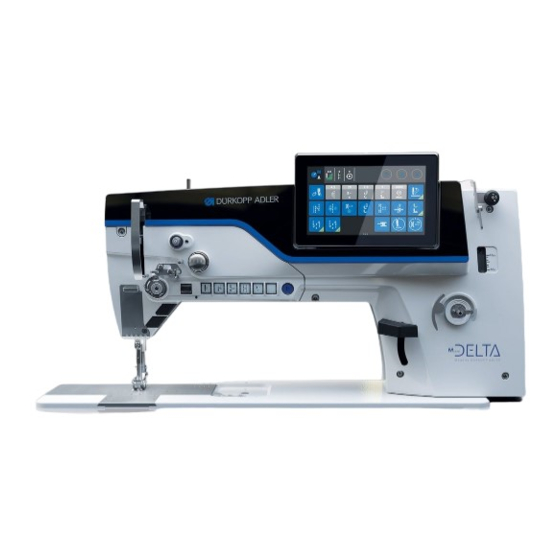

Dürkopp Adler D867 M-TYPE DELTA Zusatzanleitung

Dürkopp Adler D867 M-TYPE DELTA Zusatzanleitung

Vorschau ausblenden Andere Handbücher für D867 M-TYPE DELTA:

Werbung

Quicklinks

Diese Anleitung herunterladen
D867
M-TYPE DELTA
Zusatzanleitung
Nadelfaden-Klemme

Werbung

loading

Verwandte Anleitungen für Dürkopp Adler D867 M-TYPE DELTA

Inhaltszusammenfassung für Dürkopp Adler D867 M-TYPE DELTA

  • Seite 1 D867 M-TYPE DELTA Zusatzanleitung Nadelfaden-Klemme...
  • Seite 2 WICHTIG VOR GEBRAUCH SORGFÄLTIG LESEN AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN Alle Rechte vorbehalten. Eigentum der Dürkopp Adler AG und urheberrechtlich geschützt. Jede Wiederverwendung dieser Inhalte, auch in Form von Auszügen, ist ohne vorheriges schriftliches Einverständnis der Dürkopp Adler AG verboten. Copyright © Dürkopp Adler AG 2019...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Allgemeine Informationen............3 Nadelfaden-Klemme montieren..........4 Abdeckungen demontieren............4 Nadelfaden-Klemme montieren ............ 6 Abdeckungen montieren............... 8 Software-Einstellungen............... 10 Zusatzanleitung M-TYPE DELTA - 00.0 - 10/2019...
  • Seite 4 Inhaltsverzeichnis Zusatzanleitung M-TYPE DELTA - 00.0 - 10/2019...

  • Seite 5: Allgemeine Informationen

    Allgemeine Informationen Allgemeine Informationen Komponenten des Bausatzes Überprüfen Sie vor dem Einbau, ob der Lieferumfang des Bausatzes 0867 594334 korrekt ist. Teilenummer Menge Bezeichnung 0867 114354 Nadelfaden-Klemme 9225 201790 Senkschraube 0791 867732 EN Zusatzanleitung Zusatzanleitung M-TYPE DELTA - 00.0 - 10/2019...

  • Seite 6: Abdeckungen Demontieren

    Nadelfaden-Klemme montieren Nadelfaden-Klemme montieren HINWEIS Sachschäden möglich! Beschädigung der Spulerplatine möglich. Falls die Spulerplatine durch einen Wackelkontakt beschädigt wird, ist kein Aufspulen mehr möglich. Maschine ausschalten, bevor Sie den Frontdeckel demontieren und montieren. 2.1 Abdeckungen demontieren Frontdeckel demontieren Abb. 1: Abdeckungen demontieren (1) ①...
  • Seite 7 Nadelfaden-Klemme montieren Fadenspannungsplatte demontieren Abb. 2: Abdeckungen demontieren (2) ④ ① ① ③ ② (1) - Schrauben (3) - Fadenspannungsplatte (2) - Schraube (4) - Klappe So demontieren Sie die Fadenspannungsplatte: 1. Maschine ausschalten. 2. Frontdeckel demontieren. 3. Stecker von der Platine abziehen: •...

  • Seite 8: Nadelfaden-Klemme Montieren

    Nadelfaden-Klemme montieren Wichtig Abb. 3: Abdeckungen demontieren (3) Bei 2-Nadel-Maschinen muss der Stecker von Anschluss X103 von der Platine hinter der Fadenspannugsplatte gelöst werden. 2.2 Nadelfaden-Klemme montieren Abb. 4: Nadelfaden-Klemme montieren (1) ① ② ③ (1) - Mutter (3) - Fadenführung (2) - Schraube So montieren Sie die Nadelfaden-Klemme: 1.
  • Seite 9 Nadelfaden-Klemme montieren Abb. 5: Nadelfaden-Klemme montieren (2) ④ ⑤ ⑥ ⑦ ⑤ ⑧ (4) - Nut (7) - Magnet (5) - Leitung (8) - Aussparung (6) - Nadelfaden-Klemme 4. Nadelfaden-Klemme (6) auf die Fadenspannungsplatte aufsetzen.  Der Magnet (7) sitzt in der Aussparung (8). Die Leitung (5) liegt in Nut (4).

  • Seite 10: Abdeckungen Montieren

    Nadelfaden-Klemme montieren 5. Schrauben (2) und (9) festschrauben. 6. Mutter (1) auf der Rückseite der Fadenspannungsplatte, hinter Schraube (2), festschrauben. 7. Leitung (5) durch die Führungen (10) legen. 2.3 Abdeckungen montieren Fadenspannungsplatte montieren Abb. 7: Abdeckungen montieren (1) ⑤ ② ①...
  • Seite 11 Nadelfaden-Klemme montieren 4. Stecker auf Platine aufstecken: • Nadelfaden-Klemme: Anschluss X10 • Fadenspannung: Anschluss X11 • Tastenleiste: Anschluss X12 Wichtig Um den Anschluss X12 aufzustecken, die Klappe (5) hochklappen. Darauf achten, die Klappe (5) nicht zu verlieren, sonst kann die Tasten- leiste nicht mehr angeschlossen werden.

  • Seite 12: Software-Einstellungen

    Nadelfaden-Klemme montieren 2.4 Software-Einstellungen So aktivieren Sie die Nadelfaden-Klemme in der Software: 1. Als Techniker anmelden ( Betriebsanleitung). Nutzer: technician Passwort: 25483 Navigation > Einstellungen > 1. Im Menü Maschinenkonfiguration die Nadelfadenklemme (t 01 03) drücken. Schaltfläche 2. Haken setzen, um die Nadelfaden-Klemme zu aktivieren. Option (t 01 20) die gewünschte Option einstel- 3.
  • Seite 14 DÜRKOPP ADLER AG Potsdamer Str. 190 33719 Bielefeld Germany Phone: +49 (0) 521 925 00 E-Mail: service@duerkopp-adler.com www.duerkopp-adler.com...
