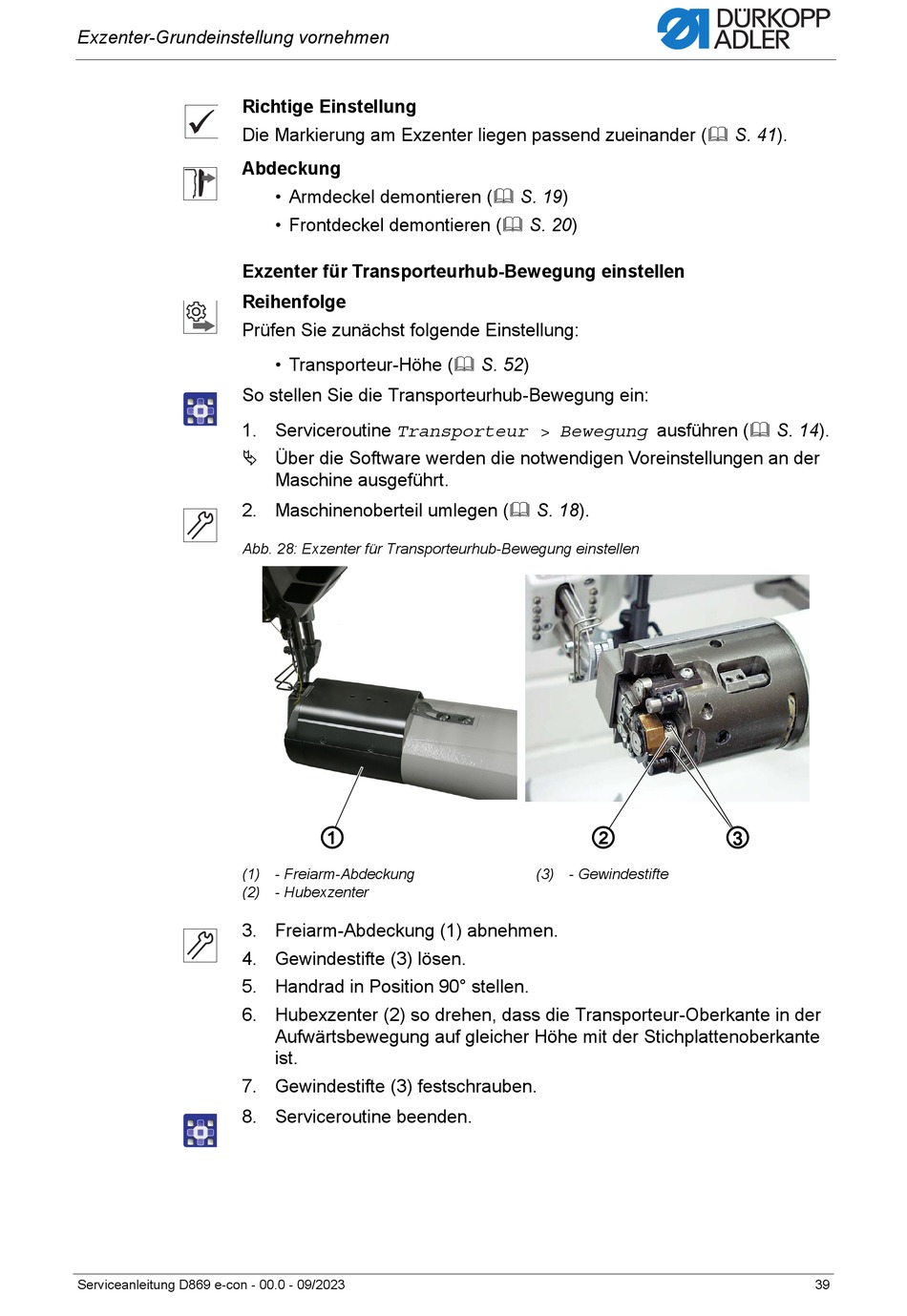

Exzenter-Grundeinstellung vornehmen
Richtige Einstellung
Die Markierung am Exzenter liegen passend zueinander ( S. 41).
Abdeckung
Exzenter für Transporteurhub-Bewegung einstellen
Reihenfolge
Prüfen Sie zunächst folgende Einstellung:
So stellen Sie die Transporteurhub-Bewegung ein:
1. Serviceroutine Transporteur > Bewegung ausführen ( S. 14).
Über die Software werden die notwendigen Voreinstellungen an der
2. Maschinenoberteil umlegen ( S. 18).
Abb. 28: Exzenter für Transporteurhub-Bewegung einstellen
(1) - Freiarm-Abdeckung
(2) - Hubexzenter
3. Freiarm-Abdeckung (1) abnehmen.
4. Gewindestifte (3) lösen.
5. Handrad in Position 90° stellen.
6. Hubexzenter (2) so drehen, dass die Transporteur-Oberkante in der
7. Gewindestifte (3) festschrauben.
8. Serviceroutine beenden.
Serviceanleitung D869 e-con - 00.0 - 09/2023
• Armdeckel demontieren ( S. 19)
• Frontdeckel demontieren ( S. 20)
• Transporteur-Höhe ( S. 52)
Maschine ausgeführt.
①
Aufwärtsbewegung auf gleicher Höhe mit der Stichplattenoberkante
ist.
②
(3) - Gewindestifte
③
39
