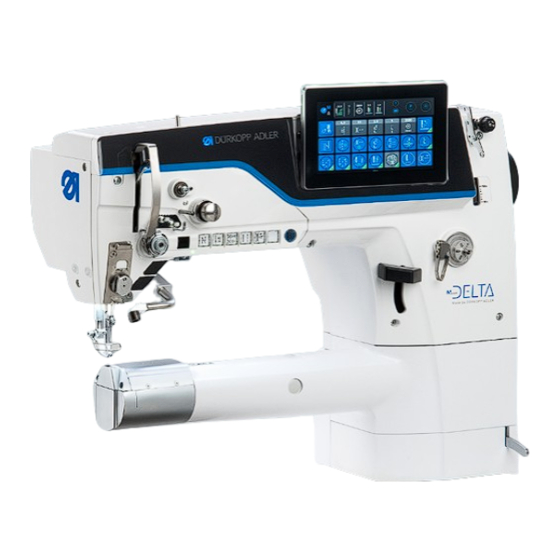

Seite 1 D869 e-con Serviceanleitung...
Seite 2 WICHTIG VOR GEBRAUCH SORGFÄLTIG LESEN AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN Alle Rechte vorbehalten. Eigentum der Dürkopp Adler GmbH und urheberrechtlich geschützt. Jede Wiederverwendung dieser Inhalte, auch in Form von Auszügen, ist ohne vorheriges schriftliches Einverständnis der Dürkopp Adler GmbH verboten. Copyright © Dürkopp Adler GmbH 2023...
Seite 3 Transporteur-Höhe im oberen Totpunkt einstellen ....52 Position von Greifer und Nadel ..........53 Seitlichen Greiferabstand einstellen ......... 53 Schleifenhub-Stellung einstellen..........56 Nadelschutz einstellen.............. 57 Nadelstangenhöhe einstellen ........... 58 Spulengehäuse-Lüfter einstellen .......... 60 Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 4 17.4.4 Parameter Stopp-Positionen einstellen ......122 17.4.5 Parameter Nähfußlüftung einstellen........123 17.4.6 Parameter Nadelfadenspannung einstellen ....... 123 17.4.7 Parameter Nähfußhub einstellen .......... 125 17.4.8 Parameter Stichlänge einstellen ........127 17.4.9 Parameter RFW/SSD einstellen..........129 Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 5 17.8.7 Netzwerk ................184 17.8.8 Meldungsspeicher ............184 17.8.9 Logger-Module................ 185 17.9 Information ............... 187 17.10 Software Update durchführen ........... 189 Wartung ................. 191 18.1 Reinigen.................. 192 18.2 Schmieren................193 18.2.1 Maschinenoberteil schmieren ..........194 Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 6 22.2 Anforderungen für den störungsfreien Betrieb......227 Anhang .................. 229 23.1 Barcode-Beispiele..............229 23.2 Konvertierung für Videos zur Wiedergabe auf dem Bedienfeld................230 23.3 Grundeinstellung der Maschine ..........233 23.4 Bauschaltplan ................. 234 Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 7 Gibt an, wie die richtige Einstellung aussieht. Störungen Gibt Störungen an, die bei falscher Einstellung auftreten können. Abdeckung Gibt an, welche Abdeckungen Sie demontieren müssen, um an die einzu- stellenden Bauteile zu gelangen. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 8 Standpunkt des Bedieners aus zu sehen. Weitere Unterlagen Die Maschine enthält eingebaute Komponenten anderer Hersteller. Für diese Zukaufteile haben die jeweiligen Hersteller eine Risikobeurteilung durchgeführt und die Übereinstimmung der Konstruktion mit den gelten- Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 9 Über diese Anleitung den europäischen und nationalen Vorschriften erklärt. Die bestimmungs- gemäße Verwendung der eingebauten Komponenten ist in den jeweiligen Anleitungen der Hersteller beschrieben. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 10 Lassen Sie Maschinen, Geräte und Verpackungsmaterial in dem Zustand, in dem sie waren, als der Schaden festgestellt wurde. So sichern Sie Ihre Ansprüche gegenüber dem Transportunternehmen. Melden Sie alle anderen Beanstandungen unverzüglich nach dem Erhalt der Lieferung bei Dürkopp Adler. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 11 Personal • die Maschine aufstellen/in Betrieb nehmen • Wartungsarbeiten und Reparaturen durchführen • Arbeiten an elektrischen Ausrüstungen durchführen Nur autorisierte Personen dürfen an der Maschine arbeiten und müssen vorher diese Anleitung verstanden haben. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 12 (mit Gefahrenzeichen) Nichtbeachtung kann zu Umweltschäden führen HINWEIS (ohne Gefahrenzeichen) Nichtbeachtung kann zu Sachschäden führen Bei Gefahren für Personen zeigen diese Symbole die Art der Gefahr an: Symbole Symbol Art der Gefahr Allgemein Stromschlag Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 13 Verletzung führen kann. VORSICHT Art und Quelle der Gefahr! Folgen bei Nichtbeachtung. Maßnahmen zur Abwehr der Gefahr.  So sieht ein Warnhinweis aus, dessen Nichtbeachtung zu mittel- schwerer oder leichter Verletzung führen kann. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 14  So sieht ein Warnhinweis aus, dessen Nichtbeachtung zu Umwelt- schäden führen kann. HINWEIS Art und Quelle der Gefahr! Folgen bei Nichtbeachtung. Maßnahmen zur Abwehr der Gefahr.  So sieht ein Warnhinweis aus, dessen Nichtbeachtung zu Sachschä- den führen kann. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 15 Die Leitungen müssen fest fixiert sein. 3. Überstehenden Kabelbinder abschneiden. HINWEIS Sachschäden möglich! Überschüssige Leitungen können bewegliche Maschinenteile in ihrer Funktion behindern. Dies beeinträchtigt die Nähfunktion und kann Schäden hervorrufen. Überschüssige Leitungen so verlegen, wie oben beschrieben. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 16 Ausrichten (Transporteur einstellen) Bewegung (Transporteur-Vorschubbewegung einstellen) Schleifenhub (Schleifenhub-Stellung einstellen) Greifer-Nadel Nadelstange (Nadelstange einstellen) Gleichmäßiger Nähfuß-Hub (gleichmäßigen Nähfuß-Hub ein- Nähfußhub stellen) Transportbewegung (Transportfuß-Hubbewegung einstellen)  Alle in der gewählten Serviceroutine eingestellten Werte werden angezeigt. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 17 5. Taste Service-Stopp drücken.  Die Maschine fährt in die programmierte Position und wird stromlos geschaltet. Die Taste leuchtet. Im Display erscheint die Information, dass der Service-Stopp aktiv ist: Abb. 3: Serviceroutine aufrufen (3) Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 18 Die Taste leuchtet nicht mehr. Abb. 5: Serviceroutine aufrufen (5) 9. Schaltfläche drücken.  Sie befinden sich wieder im Servicemenü. 10. Schaltfläche drücken.  Die Maschine fährt zurück in die Ausgangsposition und ist nähbereit. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 19 Im Text zu den jeweiligen Einstellarbeiten wird dann nur noch genannt, welche Abdeckung Sie demontieren müssen. Information Schrauben Sie die Schrauben, mit denen die Abdeckungen befestigt wer- den, generell mit einem Anzugsdrehmoment von 1 Nm an. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 20 2. Maschinenoberteil (1) bis zum Anschlag umlegen. Maschinenoberteil aufrichten So richten Sie das Maschinenoberteil auf: 1. Maschinenoberteil (1) aufrichten. Aus Sicherheitsgründen wird das Maschinenoberteil (1) durch den Riegel (2) gestoppt. 2. Hebel (3) anheben und Maschinenoberteil (1) vollständig aufrichten. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 21 (2) - Schrauben Armdeckel demontieren So demontieren Sie den Armdeckel: 1. Schrauben (2) lösen. 2. Armdeckel (1) abnehmen. Armdeckel montieren So montieren Sie den Armdeckel: 1. Armdeckel (1) aufsetzen. 2. Schrauben (2) festschrauben. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 22 2. Schrauben (2) lösen. 3. Frontdeckel (1) abnehmen. Frontdeckel montieren So montieren Sie den Frontdeckel: 1. Maschine ausschalten 2. Frontdeckel (1) aufsetzen. Dabei darauf achten, den Fadenhebel nicht zu beschädigen. 3. Schrauben (2) festschrauben. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 23 So demontieren Sie den Kopfdeckel: 1. Schrauben (2) lösen. Achtung: 2 Schrauben vorne am Kopfdeckel, 2 Schrauben an der Rückseite der Maschine. 2. Kopfdeckel (1) abnehmen. Kopfdeckel montieren So montieren Sie den Kopfdeckel: 1. Kopfdeckel (1) aufsetzen. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 24 1. Hebel (3) senkrecht stellen. 2. Schrauben (1) lösen. 3. Motorabdeckung (2) abnehmen. Motorabdeckung montieren So montieren Sie die Motorabdeckung: 1. Hebel (3) senkrecht stellen. 2. Motorabdeckung (2) aufsetzen. 3. Schrauben (1) festschrauben. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 25 Zahnriemen-Abdeckung demontieren So demontieren Sie die Zahnriemen-Abdeckung: 1. Schrauben (4) am Handrad (4) lösen. 2. Handrad (3) abnehmen. 3. Schrauben (1) lösen. 4. Zahnriemen-Abdeckung (2) abnehmen, dazu die Abdeckung von unten zuerst abnehmen. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 26 Abb. 13: Zahnriemen-Abdeckung (3) ⑥ (6) - Zentrierstift 3. Handrad (3) aufsetzen, dabei darauf achten, dass der Zentrierstift (6) korrekt platziert ist (andernfalls funktioniert die Referenzierung durch den Hall-Sensor nicht korrekt). 4. Schrauben (4) festschrauben. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 27 Um den Anschluss X12 abzuziehen, die Klappe (4) hochklappen. Darauf achten, die Klappe (4) nicht zu verlieren, sonst kann die Tasten- leiste nicht mehr angeschlossen werden. 4. Schrauben (1) und (2) lösen. 5. Fadenspannungsplatte (3) abnehmen. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 28 1. Bei 2-Nadel-Maschinen: Stecker an Anschluss X103 anstecken. 2. Fadenspannungsplatte (3) aufsetzen. 3. Schrauben (1) und (2) festschrauben. 4. Stecker auf Platine aufstecken: • Fadenklemme: Anschluss X10 (optional) • Fadenspannung: Anschluss X11 • Tastenleiste: Anschluss X12 Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 29 So öffnen Sie den Stichplattenschieber: 1. Feder (2) herunterdrücken und Stichplattenschieber (1) abziehen. Stichplattenschieber schließen So schließen Sie den Stichplattenschieber: 1. Stichplattenschieber (1) auf Feder (2) ansetzen und in Richtung der Nadel schieben. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 30 So montieren Sie die Stichplatte bei 1-Nadel-Maschinen: 1. Stichplatte (1) aufsetzen. Darauf achten, dass die Nase (3) in der Aussparung ist. Abb. 18: Stichplatte demontieren (2) ① ③ (1) - Stichplatte -Nase 2. Schrauben (2) festschrauben. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 31 1. Stichplatte (2) entsprechend der Nährichtung aufsetzen. Darauf achten, dass auf beiden Seiten die Nase (5) in der Aussparung ist. Abb. 20: Stichplatte demontieren und montieren (4) ① ⑤ - Stichplatte (5) - Nase Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 32  Über die Software werden die notwendigen Voreinstellungen an der Maschine ausgeführt. 3. Taste Service-Stopp drücken. Wichtig Die maximal zulässige Stichlänge kann innerhalb der Serviceroutine ein- gestellt werden. 4. Transportfuß (1), Stoffdrücker-Fuß (2) und Nadel demontieren. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 33 (2) - Schraube Richtige Einstellung Bei maximal zulässiger Stichlänge berührt der Transporteur die Stichplat- te nicht. Transporteur demontieren So demontieren Sie den Transporteur bei 2-Nadel-Maschinen: 1. Serviceroutine Transporteur > Montieren ausführen ( S. 14). Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 34 Abb. 23: Flächen auf Wellen ① ② (1) - Fläche (2) - Welle Einige Wellen haben ebene Flächen an den Stellen, an denen Bauteile angeschraubt sind. Dadurch wird die Verbindung stabiler und das Einstel- len einfacher. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 35 Arbeitsgrundlagen Wichtig Achten Sie immer darauf, dass die Schrauben vollständig auf der Fläche sitzen. Dabei gilt der Grundsatz, dass immer die 1. Schraube in Dreh- richtung auf die Fläche gesetzt wird. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 36 1. Arretierstift (1) durch die Öffnung im Maschinenarm stecken. 2. Handrad vorsichtig drehen, bis der Arretierstift (1) in die Nut an der Armwellenkurbel gleitet. Arretierung aufheben So heben Sie die Arretierung auf: 1. Arretierstift (1) aus der Öffnung im Maschinenarm ziehen. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 37 1. Handrad drehen, bis die angegebene Zahl auf der Gradskala (1) neben der Markierung (2) steht. Information Wenn die Taste Service-Stopp aktiviert ist, ist das Drehen des Handrads leichtgängiger und die Gradzahl kann zusätzlich am Bedienfeld abgelesen werden. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 38 Arbeitsgrundlagen Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 39 5. Armwellenkurbel (1) so drehen, dass die Gewindestifte (2) vollständig auf der Fläche der Armwelle sitzen. 6. Armwelle bündig mit der Armwellenkurbel (1) bis zum Anschlag nach rechts an den Maschinenguss (3) schieben. 7. Gewindestifte (2) festschrauben. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 40 Exzenter für Nähfuß-Hub, Transporteurhub-Bewegung und Transporteurbewegung einstellen Abb. 27: Exzenter einstellen Transporteurbewegung Nähfuß-Hub Transporteurhub-Bewegung In der Absteckposition Schleifenhub (ca. 202°) ( S. 34) können alle Grundeinstellungen für den Nähfuß-Hub, Transporteur-Hub und Trans- porteurbewegung vorgenommen werden. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 41 4. Gewindestifte (3) lösen. 5. Handrad in Position 90° stellen. 6. Hubexzenter (2) so drehen, dass die Transporteur-Oberkante in der Aufwärtsbewegung auf gleicher Höhe mit der Stichplattenoberkante ist. 7. Gewindestifte (3) festschrauben. 8. Serviceroutine beenden. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 42 (4) - Taste Manueller Riegel 2. Position Nähantrieb auf ca. 187° prüfen. 3. Mit der Taste Manueller Riegel (4) den Stillstand kontrollieren. 4. Bei Bedarf einstellen ( S. 41). 5. Maschinenoberteil umlegen ( S. 18). Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 43 3. Maschine in Schleifenhub-Position (202°) arretieren ( S. 34). 4. Schraube (7) lösen. 5. Exzenter so drehen, dass Nut (5) und Nut (6) in Flucht stehen. 6. Schrauben (7) festschrauben. 7. Arretierung aufheben. 8. Schraube (8) festschrauben. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 44 6. Maschine in Schleifenhub-Position (202°) arretieren ( S. 34). 7. Schrauben (11) lösen. 8. Exzenter so drehen, dass Nut (12) und Nut (13) in Flucht stehen. 9. Schraube (11) festschrauben. 10. Arretierung aufheben. 11. Schraube (10) festschrauben. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 45 1. Schraube (1) lösen. 2. Ausgleichsgewicht (2) so einstellen, dass Schraube (1) und Schraube (4) auf gleicher Höhe stehen. Darauf achten, dass ein Spalt zwischen Ausgleichsgewicht (2) und Übertragungshebel (3) besteht. Schraube (1) festschrauben. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 46 Die Stichlänge ist schrittmotorgesteuert. Der exakte Nullstich (Stichlänge 0 = kein Transport) wird durch die Kalibrierung Nullstich ermittelt ( S. 168). Abdeckung • Zahnriemen-Abdeckung abnehmen ( S. 23) • Motorabdeckung ( S. 22) • Frontdeckel abnehmen ( S. 20) Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 47 1. Maschine ausschalten. 2. Schraube (1) lösen. 3. Leitungen aus den Kabelkanälen (4) herausziehen. Darauf achten, die Leitungen nicht zu beschädigen. 4. Absteckstift (∅ 5 mm) (2) in die Bohrung (3) vom Motorhalter einfüh- ren. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 48 Vorwärts- und Rückwärtsstich einstellen Vorwärts- und Rückwärtsstich sind schrittmotorgesteuert und werden über die Software eingestellt. Die Kalibrierung erfolgt nur in der Software, nicht mehr mechanisch über die Einstellung eines Exzenters ( S. 168). Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 49 Bei Stichlänge 0 sticht die Nadel genau mittig ins Stichloch und der Trans- porteur steht sowohl seitlich als auch in Nährichtung genau mittig im Stich- plattenausschnitt. Information Für minimale Abweichungen den Transporteur auf dem Träger verschie- ben ( S. 48). Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 50 5. Schrauben (1) und (5) lösen. 6. Gewindestifte am Hubexzenter (4) lösen. 7. Transporteur-Träger (3) verschieben. Dabei die ausgebaute Stichplatte als Orientierungshilfe daneben legen, um den Transporteur gerade anzuschrauben. 8. Schrauben (1) und (5) festschrauben. 9. Serviceroutine beenden. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 51 2. Frontdeckel demontieren ( S. 20). 3. Kopfdeckel demontieren ( S. 21). 4. Spannungsplatte demontieren ( S. 25). 5. Laschen (4) vom Stichstellergetriebe bündig stellen. 6. Gewindestifte (1) an den Stellringen (2) lösen. 7. Schraube (3) lösen. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 52 Darauf achten, dass der Fadenhebel (9) in Bewegung nicht mit ande- ren Teilen kollidiert. 14. Gewindestifte (8) festschrauben. Reihenfolge Prüfen Sie anschließend folgende Einstellungen: • Abstand des Greifers zur Nadel ( S. 53) • Schleifenhub-Stellung ( S. 56) Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 53  Über die Software werden die notwendigen Voreinstellungen an der Maschine ausgeführt. 5. Schraube (1) lösen. 6. Nadelstangenkulisse so verschieben, zwischen Stoffdrückerstange und Transportfuß-Stange ein Abstand von 10 mm besteht. 7. Schraube (1) festschrauben. 8. Serviceroutine beenden. 9. Frontdeckel montieren. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 54 (2) - Schraube 3. Freiarm-Abdeckung (1) abnehmen. 4. Schraube (2) lösen. 5. Transporteur (3) so verschieben, dass der 0,6 - 0,7 mm aus der Stich- platte ragt. 6. Schraube (2) festschrauben. 7. Serviceroutine beenden. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 55 ( S. 14).  Über die Software werden die notwendigen Voreinstellungen an der Maschine ausgeführt. 2. Maschinenoberteil umlegen ( S. 18). 3. Freiarm-Abdeckung abnehmen. 4. Stichplattenschieber öffnen. 5. Stichplatte ausbauen. 6. Transporteur ausbauen. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 56 14. Schleifenhub-Stellung prüfen ( S. 56). 15. 2. Gewindestift (3) festschrauben. 16. Arretierung aufheben. 17. 1. Gewindestift (3) festschrauben. 18. Serviceroutine beenden. Reihenfolge Prüfen Sie anschließend folgende Einstellungen: 19. Position des Nadelschutzes ( S. 57) Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 57 26. Zahnräder zur Greiferwelle ausrichten. 27. Schleifenhub-Stellung prüfen ( S. 56). 28. Gewindestifte (1) festschrauben. 29. Arretierung aufheben. 30. Serviceroutine beenden. Reihenfolge Prüfen Sie anschließend folgende Einstellungen: 31. Position des Nadelschutzes ( S. 57) Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 58 Die Greiferspitze (2) zeigt genau auf die vertikale Mittellinie der Nadel (1). So stellen Sie die Schleifenhub-Stellung ein: 1. Arretierung aufheben. 2. Serviceroutine Nadel-Greifer > Schleifenhub ausführen ( S. 14).  Über die Software werden die notwendigen Voreinstellungen an der Maschine ausgeführt. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 59 Der Nadelschutz drängt die Nadel gerade soweit ab, dass sie von der Greiferspitze nicht berührt werden kann. So stellen Sie den Nadelschutz ein: 1. Serviceroutine Nadel-Greifer > Schleifenhub ausführen ( S. 14).  Über die Software werden die notwendigen Voreinstellungen an der Maschine ausgeführt. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 60 • Eine gerade und unbeschädigte Nadel ist eingesetzt ( Betriebsanleitung) Richtige Einstellung Maschine ist in Schleifenhub-Position (202°) arretiert ( S. 34). Die Greiferspitze steht auf der Höhe des unteren Drittels der Hohlkehle der Nadel. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 61 Mitte des unteren Drittels der Hohlkehle der Nadel steht. Dabei die Nadel nicht seitlich verdrehen. Die Hohlkehle (3) muss zum Greifer zeigen. 7. Schraube (2) der Nadelstange (1) festschrauben. 8. Serviceroutine beenden. 9. Arretierung aufheben. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 62 Stelle vorbeigleiten kann. Für einen störungsfreien Durchschlupf müssen die Weite des Lüftungs- spalts und der Öffnungszeitpunkt eingestellt werden. Störung Störungen bei falscher Einstellung des Spulengehäuse-Lüfters: • Fadenreißen • Schlaufenbildung auf der Nahtunterseite • Laute Maschinengeräusche Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 63 (1) und der Aussparung in der Stichplatte (2) gerade groß genug ist, um den Nadelfaden störungsfrei durchschlüpfen zu lassen. Wichtig Sicherstellen, dass der Spalt nicht zu groß ist. Das Greifer-Mittelteil darf nicht an der Aussparung in der Stichplatte (2) hin- und herschlagen. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 64 Das Getriebe hat kein seitliches Spiel. Durch Federdruck liegt das Getriebe immer sicher in Nullstellung an der Steuerkurve an. Reihenfolge Prüfen Sie zunächst folgende Einstellung: • Grundeinstellung des Exzenters für Nähfuß-Hub ( S. 38) Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 65 6. Alle Stecker von der Platine (3) lösen. 7. Platine (3) mit Abdeckung (1) VORSICHTIG abnehmen. Dabei die Distanzhalter (2) einzeln (falls nötig mit geeignetem Werk- zeug) zusammendrücken und die Platine (3) nach und nach anheben. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 66  Die Feder löst sich, die das Getriebe (6) bei ausgeschalteter Maschine in die 0-Stellung zurückdrückt. 9. Gewindestifte (5) lösen. Prüfen, ob die darunterliegenden Gewindestifte fest auf der Fläche sitzten. Falls nicht, Gewindestift festschrauben, damit kein Spiel vorhanden ist. 10. Gewindestifte (5) festschrauben. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 67 Schraube (4) fixieren. 13. Per Hand testen, ob das Getriebe (6) durch die Feder in 0-Stellung gedrückt wird. 14. Platine (3) mit Abdeckung (1) wieder montieren. 15. Stecker an der Platine (3) anstecken. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 68 So stellen Sie den gleichmäßigen Nähfuß-Hub ein: 1. Maschine ausschalten. 2. Armdeckel demontieren ( S. 19). 3. Transporteur auf Stichplattenniveau stellen. 4. Schraube (3) lösen. 5. Stoffdrücker-Fuß (1) und Transportfuß (2) auf Stichplattenniveau absenken. 6. Schraube (3) wieder festschrauben. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 69 3. In Nähfuß-Hochstellung mit einem 3 mm-Innensechskant-Schlüssel prüfen, ob der Hub gleich ist. 4. Falls nötig nachjustieren. 10.3 Nähfuß-Lüftung und Nähfuß-Druck einstellen Abb. 55: Nähfuß-Druck und Nähfuß-Lüftung einstellen (1) ① (1) - Absteckstift Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 70 7. Kurve (7) so einstellen, dass die Rolle (8) satt in der Kurve (7) liegt. 8. Hebel (5) seitlich ausrichten: Die Rolle (8) muss bündig zur Kurve (7) stehen. 9. Schraube (6) festschrauben. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 71 Mit halb rückwärts getretenem Pedal werden die Nähfüße während des Nähens gelüftet, z. B. um das Nähgut zu verschieben. Bei ganz rückwärts getretenem Pedal werden die Nähfüße nach dem Fa- denschneiden gelüftet, damit das Nähgut entnommen werden kann. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 72 • geringere Nadelfaden-Spannung: dünnes Nähgut, kleine Faden- stärken • höhere Nadelfaden-Spannung: dickes Nähgut, große Fadenstärken Richtige Einstellung Die Schlinge des Nadelfadens gleitet mit geringer Spannung über die dickste Stelle des Greifers, ohne Schlaufen zu bilden oder zu haken. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 73 • Um den hinteren Nadelfaden-Regulator einzustellen, Schraube (2) lösen. 5. Nadelfaden-Regulator (3) verschieben • Nadelfaden-Spannung verringern: Nadelfaden-Regulator (3) nach links schieben. • Nadelfaden-Spannung erhöhen: Nadelfaden-Regulator (3) nach rechts schieben. 6. Schraube (1) und (2) festschrauben. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 74 So stellen Sie den Federweg bei 1-Nadel-Maschinen ein: 1. Schraube (3) lösen. 2. Anschlag (2) schieben, um den Federweg einzustellen. • längerer Federweg: Anschlag (2) nach unten schieben. • kürzerer Federweg: Anschlag (2) nach oben schieben. 3. Schraube (3) festschrauben. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 75 4. Um den Federweg der vorderen Fadenanzugsfeder (2) einzustellen, Schraube (6) lösen und verschieben. • längerer Federweg: Schraube (6) zur Fadenanzugsfeder hin schieben. • kürzerer Federweg: Schraube (6) von der Fadenanzugsfeder weg schieben. 5. Schraube (6) festschrauben. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 76 So stellen Sie die Federspannung ein: 1. Federwaage (1) in die Fadenanzugsfeder einhängen. 2. An der Federwaage (1) ziehen, bis sich die Fadenanzugsfeder bewegt. 3. Rändelmutter (3) lösen. 4. Schraube (4) verdrehen, um die Federspannung einzustellen: Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 77 • größere Federspannung: Schraube (4) gegen den Uhrzeigersinn drehen. • geringere Federspannung: Schraube (4) im Uhrzeigersinn drehen.  An der Skala (2) der Federwaage (1) wird der Federspannungswert abgelesen. 5. Rändelmutter (3) festschrauben. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 78 1. Federwaage (1) in die vordere Fadenanzugsfeder (3) einhängen. 2. An der Federwaage (1) ziehen, bis sich die Fadenanzugsfeder bewegt. 3. Gewindestift (8) lösen. 4. Ring mit Schlitz (5) verdrehen, um die Federspannung einzustellen: Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 79 • größere Federspannung: Schraube (6) gegen den Uhrzeigersinn drehen • geringere Federspannung: Schraube (6) im Uhrzeigersinn dre-  An der Skala (2) der Federwaage (1) wird der Federspannungswert abgelesen. 9. Rändelmutter (7) festschrauben. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 80 Dazu den Gewindestift (1) heraus- oder her- eindrehen. 2. Um die Feineinstellung vorzunehmen, eine komplett gefüllte Spule auf den Spuler stecken. 3. Spulerhebel (2) durch Drehen des Gewindestifts (2) bis zum Anschlag an den Faden drücken. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 81 Um das Überlaufen des Fadens auf der Spule zu verhindern, beachten Sie folgende Einstelltoleranzen: • Spule Ø 32 mm: Ø 31 ± 0,5 mm • Spule Ø 28 mm: Ø 27 ± 0,5 mm Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 82 1. Schraube (1) lösen. 2. Spulenfaden-Führung (2) drehen: • Spulenfaden wird weiter vorne aufspulen: Spulenfaden- Führung (2) nach vorne drehen • Spulenfaden wird weiter hinten aufspulen: Spulenfaden- Führung (2) nach hinten drehen 3. Schraube (1) festschrauben. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 83 So stellen Sie die Höhe des Fadenzieh-Messers ein: 1. Stichplattenschieber öffnen. 2. Schraube (3) lösen. 3. Fadenzieh-Messer (2) so verschieben, dass der Abstand zwischen Fadenzieh-Messer (2) und dem Greifer-Mittelteil 0,3 mm beträgt. 4. Schraube (3) festschrauben. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 84 7. Rolle (4) so verschieben, dass der Abstand zwischen Rolle (4) und der breitesten Ausdehnung der Steuerkurve (3) maximal 0,1 mm beträgt. Darauf achten, dass der obere Teil der Rolle (4) nicht mit der Steuerkurve (3) kollidiert. 8. Schraube (1) festschrauben. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 85 9. Fadenzieh-Messer (6) und Gegenmesser (7) mit den Gewindestiften (5) so einstellen, dass die Spitze des Fadenziehmessers (6) bündig mit der Spitze des Gegenmessers (7) steht. 10. Gewindestifte (5) lösen und Messer verschieben. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 86 Schraube (1) im Freiarm mit leichtem Druck am Gegenmesserträger an- liegt und das Gegenmesser nicht abgedrückt werden kann. Störung Störungen bei falscher Einstellung: • Erhöhter Messerverschleiß bei zu großem Druck • Probleme beim Annähen bei zu hoher Klemmkraft • Probleme beim Fadenschneiden Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 87 6. Steuerkurve (2) so drehen, dass die Rolle (1) an der Kontur der Steuerkurve (2) hochläuft und die breiteste Ausdehnung der Steuer- kurve (2) bei Handradposition 60° auf dem höchsten Punkt steht. 7. Gewindestifte an der Steuerkurve (2) festschrauben. 8. Einstellung kontrollieren: Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 88 • Faden in das Fadenzieh-Messer (4) einlegen und langsam am Handrad drehen. • Prüfen, bei welcher Handradposition der Faden geschnitten wird. 9. Falls nötig die Einstellschritte 1 – 7 so lange wiederholen, bis der Schnitt bei 60° stattfindet. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 89 Gewindestift (1) in Drehrichtung im rechten Winkel zur Welle. So rasten Sie die Rastkupplung ein: 1. Maschinenoberteil umlegen ( S. 18). 2. Maschine arretieren ( S. 34). 3. Handrad mit einer Hand festhalten. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 90 (1) - Schlitz (3) - Schraube (2) - Markierungspunkt Richtige Einstellung Die Maschine ist werkseitig so eingestellt, dass das Drehmoment 8 Nm beträgt, wenn der Markierungspunkt (2) genau über dem Schlitz (1) der Scheibe steht. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 91 So wechseln Sie den oberen Zahnriemen: 1. Maschine ausschalten. 2. Frontdeckel demontieren ( S. 20). 3. Armdeckel demontieren ( S. 19). 4. Handrad und Zahnriemen-Abdeckung demontieren ( S. 23). 5. Motorabdeckung demontieren ( S. 22). Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 92 • CAN-Leitung (2) • Leitung Beleuchtung Ölstand-Anzeige (3) • Leitung Fadenabschneider (4) • Leitung Fadenabschneider (5) (optional) • CAN-Leitung (7) • Referenz-Leitung (8) • ENG-ON-Leitung (Laufsperre) (9) 7. Leitung (11) aus den Klemmen ziehen. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 93 13. Zahnriemen (14) abnehmen. 14. Neuen Zahnriemen aufsetzen. 15. Spannungsrolle (12) aufstecken. 16. Spannungsrolle (12) mit einem Maulschlüssel spannen.  Der Zahnriemen sollte sich nicht mehr als 45° verdrehen lassen. 17. Schraube (13) festschrauben. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 94 (8) - Referenz-Leitung (4) - Leitung Fadenabschneider (9) - ENG-ON-Leitung (Laufsperre) (5) - Leitung Fadenabschneider (optional, (10) - Halter nur bei 2-Nadel-Maschinen) (11) - Leitung 18. Halter (10) mit Platine aufsetzen. 19. Schrauben (1) festschrauben. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 95 • Leitung Fadenabschneider (5) (optional), Steckplatz X12 • CAN-Leitung (7), Steckplatz X1 • Referenz-Leitung (8), Steckplatz X4 • ENG-ON-Leitung (Laufsperre) (9), Steckplatz X5 21. Leitung (11) in die Klemmen klemmen. 22. Abdeckungen montieren. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 96 ④ ② ③ (1) - Halteplatte (4) - Zahnriemen (2) - Motor (5) - Handrad (3) - Zahnriemen-Rad (6) - Spannungsrolle 16.2 Nähantrieb ausbauen So bauen Sie den Nähantrieb aus: 1. Maschine ausschalten. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 97 (3) - Leitung Beleuchtung Ölstand-Anzeige (9) - Referenz-Leitung (4) - Leitung Fadenabschneider (10) - ENG-ON-Leitung (Laufsperre) (5) - Leitung Fadenabschneider (optional, (11) - Halter nur bei 2-Nadel-Maschinen) (12) - Leitung (6) - Mutter Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 98 11. Darauf achten, die Mutter (6) nicht zu verlieren. Abb. 80: Nähantrieb ausbauen (2) ⑬ ⑭ (13) - Spannungsrolle (14) - Schraube 12. Schraube (14) an der Spannungsrolle (13) lösen  Die Zahnriemen-Spannung ist gelöst. 13. Spannungsrolle (13) abnehmen. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 99 (19) - Motor 15. Leitungen (18) vom Motor (19) zur Steuerung verfolgen und Stecker aus der Steuerung ziehen. 16. Schrauben (16) an der Halteplatte (14) lösen. 17. Halteplatte (17) zusammen mit dem Motor abnehmen. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 100 (20) - Zahnriemen-Rad (19) - Motor (22) - Schrauben 19. Zahnriemen-Rad (20) abziehen. 20. Schrauben (22) an der Halteplatte (17) lösen. 21. Motor (19) abziehen und gegen neuen Motor austauschen ( S. 99). Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 101 (3) - Zahnriemen-Rad So bauen Sie den Nähantrieb ein: 1. Motor (4) mit 4 Schrauben (2) an der Halteplatte (1) fixieren. Darauf achten, dass sich die Leitungen (5) außen befinden. 2. Zahnriemen-Rad (3) aufstecken. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 102 Abb. 87: Nähantrieb einbauen (3) ⑦ ① (7) - Schraube (1) - Halteplatte 5. Halteplatte (1) zusammen mit dem Motor (4) durch die beiden linken Schrauben (7) fixieren. Abb. 88: Nähantrieb einbauen (4) ⑧ (8) - Zahnriemen Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 103 ⑩ (9) - Spannungsrolle (10) - Schraube 7. Spannungsrolle (9) aufstecken. 8. Spannungsrolle (9) mit einem Maulschlüssel spannen.  Der Zahnriemen sollte sich nicht mehr als 45° verdrehen lassen. 9. Schraube (10) festschrauben. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 104 (14) - Leitung Fadenabschneider (20) - ENG-ON-Leitung (Laufsperre) (15) - Leitung Fadenabschneider (optional, (21) - Halter nur bei 2-Nadel-Maschinen) (22) - Leitung (16) - Mutter 10. Halter (21) mit Platine aufsetzen. 11. Schrauben (11) festschrauben. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 105 ( S. 235). 16. Zahnriemen Abdeckung mit großem Handrad montieren ( S. 23). Dabei auf den korrekten Sitz des Zentrierstifts am Handrad achten, sonst kann die Referenzierung durch den Hall-Sensor nicht korrekt erfolgen. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 106 Nähantrieb Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 107  Es öffnet sich die Oberfläche zum Navigieren. Abb. 91: Techniker anmelden (1) ① (1) - Ausloggen 2. Auf Ausloggen (1) drücken.  Die Oberfläche zum Anmelden öffnet sich. Abb. 92: Techniker anmelden (2) Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 108  Die Oberfläche zum Anmelden öffnet sich. Abb. 94: Benutzer anmelden (2) Es gibt drei Varianten, um sich anzumelden. Im Folgenden werden diese beschrieben - inklusive der dafür notwendigen Einstellungen in der Soft- ware. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 109 Abb. 95: Mit NFC Tag anmelden ① ② (1) - NFC-Chip (2) - Armdeckel NFC Tag einem Benutzer zuweisen So weisen Sie einem Benutzer einen NFC Tag zu: 1. In der Benutzerverwaltung einen Benutzer auswählen oder neu anlegen. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 110  Das Fenster verschwindet und die Funktion Anmelden mit USB- Stick ist aktiv. Anmelden mit USB-Stick So loggen Sie sich mit einem USB-Stick ein: 1. Zugewiesenen USB-Stick in das Bedienfeld stecken.  Bei korrekt zugewiesenem USB-Stick, wird der Benutzer eingeloggt. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 111 Datei auf USB-Stick ist aktiv. Information Wenn der Benutzer mit der zugewiesenen Datei auf einem USB-Stick an jeder Maschine angelegt ist, ist die Anmeldung mit einer Kopie der Datei auf einem beliebigen USB-Stick möglich. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 112 So melden Sie sich mit einer Datei auf einem USB-Stick an: 1. USB-Stick mit Datei in das Bedienfeld stecken. 2. Benutzername und Passwort eingeben.  Bei korrekt zugewiesener Datei auf dem USB-Stick wird der Benutzer eingeloggt. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 113  Es öffnet sich die Oberfläche zum Navigieren. Abb. 96: Allgemeine Einstellungen vornehmen (1) ① (1) - Einstellungen 2. Auf Einstellungen (1) drücken.  Die Oberfläche der Einstellungen öffnet sich. Abb. 97: Einstellungen Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 114 Untermenü Verweis  S. 113 Maschinen-Konfiguration  S. 150 Programm Default-Werte  S. 151 Bediener-Konfiguration  S. 161 Manueller Data Transfer  S. 166 Service  S. 187 Information  S. 189 Software-Update Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 115 Nähfußlüftung  S. 123 Nadelfadenspannung  S. 125 Nähfußhub  S. 127 Stichlänge  S. 129 RFW/SSD  S. 130 Nadelfadensensor  S. 132 Nadelfaden-Spannungssensor  S. 132 Haltekraft  S. 133 Pedal Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 116  S. 141 Nahtsegment Modus  S. 141 Einfädelmodus  S. 141 Laufsperre  S. 142 Manueller Riegel  S. 142 Elektronisches Handrad  S. 142 Referenzieren  S. 143 Funktionsmodule  S. 143 Handscanner Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 117 Untere Nadelposition Nadelposition bei Nähstopp während der 000 - 359 [°] Naht, Angabe in Grad • Wertebereich Position der Nadel nach Fadenab- 000 - 359 [°] schneider Nadelposition nach dem Fadenschneiden, vor dem Rückdrehen. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 118 Nahtan- fang • Wertebereich 00 - 99 [Stiche] Anzahl Kurzsti- che am Nahtende • Wertebereich 00 - 99 [Stiche] Stichlänge • Wertebereich -9,0 - 9,0 [mm] empfohlener Werte- bereich: 0,1 - 1,5 [mm] Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 119 Position der Nadel, wann die Stichlängen- veränderung aktiviert wird. • Wertebereich 000 - 359 [°] Position der Nadel, wann die Stichlängen- veränderung deakti- viert wird. • Wertebereich 000-359 [°] • Wertebereich Fadenabschneiden Rückwärtsstich An/Aus Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 120 000 - 100 [%] Zeit t2 Aktivierungsdauer des Fadenabschneiders in Zeitraum t2. • Wertebereich 000 - 600 [s] Einschaltzyklus Tastverhältnis in Zeit- raum t2. • Wertebereich 000 - 100 [%] Spannungsüberhö- hung • Wertebereich An/Aus Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 121 Modus der Fadenklemme 0, 1, 2, 3 0 = nur am Nahtanfang 1 = Nahtanfang + während Rückdrehen 2 = Nahtanfang + während Nähfuß- Lüftung 3 = Nahtanfang + während Rückdrehen + Nähfuß-Lüftung Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 122 Messer Aus • Wertebereich 000 - 359 [°] Klemme für Messer Aus • Wertebereich 000 - 359 [°] Absaugung An • Wertebereich 000 - 359 [°] Absaugung Aus • Wertebereich 00000 - 99999 [ms] Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 123 150-9999 [1/min] DB3000 Reduzierung der Drehzahl in Verbindung mit einem aktivierten Eingangssignal auf 3000 (1/min) • Wertebereich Geschwindigkeitsbegrenzung 150-9999 [1/min] DB2000 Reduzierung der Drehzahl in Verbindung mit einem aktivierten Eingangssignal auf 2000 (1/min) Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 124 000 - 359 [°] • Wertebereich Länge Len. - Signal 000 - 359 [°] • Wertebereich Änderung der Geschwindigkeit an An/Aus Position • Wertebereich Position an der die Geschwin- 000 - 330 [°] digkeit geändert wird Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 125 Lüften der Nähfüße während des Nähens wird die Nadelfaden-Spannung gelüftet Modus 2 nach dem Fadenschneiden wird die Nadel- faden-Spannung gelüftet Modus 3 beim Lüften der Nähfüße während des Nähens und nach dem Fadenschneiden wird die Nadelfaden-Spannung gelüftet Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 126 Jog-Dial oder über Ein- zelstichtaste die Nadel- faden-Spannung aktiviert. • Wertebereich An/Aus 2. Nadel-Fadenspannung Zustand nach dem Fadenabschneiden • Wertebereich Unverändert/Aus/An Zustand nach dem Einschalten • Wertebereich Unverändert/Aus/An • Wertebereich Fadenspannung bei Service-Stopp Aus/An öffnen Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 127 Drehzahl, bis zu der die 2. Nähfußhubhöhe auto- matisch aktiviert wird. • Wertebereich 0000 - 2800 [1/min], je nach Unterklasse Hubschnellverstel- lung im Riegel Einstellung ab einem Schwellenwert Näh- geschwindigkeit von 10 [1/min] sichtbar. • Wertebereich An/Aus Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 128 Unterklasse Min. Nähfuß-Hub Nähfuß-Hub, bei dem die Drehzahlreduzie- rung einsetzt. • Wertebereich 00.0 - 09.0 [mm] Max. Nähfuß-Hub Nähfuß-Hub, bei dem die reduzierte Drehzahl erreicht ist. • Wertebereich 00.0 - 09.0 [mm] Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 129 Näheineinrichtung je nach Unterklasse unterschiedlich und MUSS beim Wechsel der Näheinrichtung angepasst werden. • Wertebereich Manuelle Stichverstellung Stichstellerhebel für die manuelle Stichlän- An/Aus gen-Anpassung aktiv oder inaktiv, optio- nale Ausstattung. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 130 Wert der Stichlänge wird die Drehzahl beim Nähen begrenzt. Wertebereich 1.0 - 9.0 [mm], je nach Unterklasse 2. Stichlänge Zustand nach dem Fadenabschneiden • Wertebereich Unverändert/Aus/An Zustand nach dem Einschalten • Wertebereich Unverändert/Aus/An Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 131 Restfadenwächter (RFW) Gren- faden-Wächter, nicht für zwert SSD. • Wertbereich 0.0 - 4.0 Werte nur für den Rest- Restfadenwächter (RFW) Intensi- faden-Wächter, nicht für tät SSD. • Wertbereich 0.0 - 4.0 • Wertebereich Nähstopp An/Aus Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 132 000 - 255 [mm] 17.4.10Parameter Nadelfadensensor einstellen Icon Menüpunkte Wertebereich An/Aus Rechte Seite Geschwindigkeit • Wertebereich 0050 - 1000 [1/min] Stichverzögerung • Wertebereich 000 - 255 [Stiche] Entprellung • Wertbereich 0000 - 5000 [ms] Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 133 Programmierung Icon Menüpunkte Wertebereich Spule Aktiv • Wertbereich An/Aus Verzögerung • Wertbereich 0.00 - 2.55 [s] Entprellung • Wertbereich 0.00 - 2.55 [s] • Wertbereich Nähstopp An/Aus Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 134 Parameter ist nicht mög- lich. Nur sichtbar bei Modus Max. Bestromung Haltestrom des Motors • Wertebereich 00 - 50 Nur sichtbar bei Modus Reaktion Reaktionszeit für den Dauerstrom • Wertebereich 000 - 100 Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 135 Position 0 Entprellung von Position 0 000 - 255 [ms] 17.4.14Parameter Pedal 2 einstellen Wird das zweite Pedal aktiviert, erscheinen die gleichen Einstellmöglich- keiten wie unter Parameter Pedal einstellen ( S. 133). Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 136 Kan- tenschneider • Wertebereich 00,0 - 10,0 [s] Nur sichtbar bei Modus Drehzahl Nadelkühlung Drehzahl, bei der die Nadelkühlung akti- Abhängig von der viert wird. Nähgeschwindigkeit • Wertebereich 0000 - 6000 [1/min] Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 137 Verzögerung beim Anheben der Walze nach Anheben der Fußlüftung. Modus Oben Einstellung, welche Walze mitlaufen soll. Die obere Walze läuft aktiv angetrieben mit. Oben + Unten Beide Walzen laufen aktiv angetrieben mit. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 138 • Wertebereich 0,0 - 5,0 [A] Durchmesser • Wertebereich 0000 - 9999 [mm] Drehrichtung 0 (X) = rechts  ) = links Ansteuerung Motor 0 (X) = ungeregelt  ) = geregelt Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 139 • Wertebereich 0,0 - 5,0 [A] Durchmesser • Wertebereich 0000 - 9999 [mm] Drehrichtung 0 (X) = rechts  ) = links Ansteuerung Motor 0 (X) = ungeregelt  ) = geregelt Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 140 05000 - 60000 [Hz] schlags • Wertebereich Min. Abstand Kleinstmöglicher Abstand zwischen Näh- 00,1 - 36,0 [mm] fuß und Kantenanschlag. Der kleinstmögliche Abstand ist abhängig von der Näheinrichtung und MUSS beim Wechsel der Näheinrichtung angepasst werden. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 141 Maschine den Einfluss von dickem Mate- rial auf den Fußdruck selber ausgleichen. Nur sichtbar bei Mate- Materialstärkenkompensation im Riegel rialstärken-Erken- nung aktiv • Wertebereich An/Aus • Wertebereich Perfect Quality Sensor (PGS) An/Aus aktiv Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 142 • Wertebereich Automatik An/Aus An: Über das Pedal wird eine Naht gestartet und läuft anschließend mit einer definierten Nähge- schwindigkeit automa- tisch bis zur Enderkennung ab • Wertebereich Entprellung 0,00 - 2,55 [s] Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 143 Pedal gelüftet werden (An). • Wertebereich Stichlänge Manuelle Stichlängenverstellung bei akti- An/Aus vierter Laufsperre • Wertebereich Alle Eingänge Alle Eingänge sind aktiv wenn sich die An/Aus Maschine in Laufsperre befindet. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 144 Nach dem Einschalten der Maschine, müssen sich die Schrittmotoren referenzieren. Das Referenzieren kann, je nach Einstellung, automatisch erfolgen, oder durch vollständiges Zurücktreten des Pedals. Icon Menüpunkte Wertebereich • Wertebereich Benutzer startet das Referen- An/Aus zieren manuell Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 145 An/Aus Textstring • Wertebereich Fädenidentifikation aktiv An/Aus Folgende Barcodetypen können von dem Handscanner gelesen werden: • Code 128 • UCC EAN 128 • Code 39 Die Barcodetypen können mit Freeware-Software selbst erstellt werden. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 146 Hindernis, muss der Abstand zwischen dem Hindernis und dem Boden angege- ben werden. Nur sichtbar bei Höhenverstellung des Gestells aktiv • Wertebereich Tischhöhe Nur sichtbar bei Höhenverstellung 000.0 - 140.0 des Gestells aktiv Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 147 1 und 2 kann die Konfiguration und Zuordnung der Ein- und Aus- gänge vorgenommen werden. Wenn weitere Module oder Platinen, wie z. B. das Schrittmotormodul, kor- rekt angeschlossen sind, erscheinen diese zur Überprüfung im Modul- Management. Abb. 98: Modul-Management Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 148  S. 141 geschlossen Laufsperre in der Naht  S. 141 Programmauswahl aktivieren Betriebsanleitung Programmauswahl Bit B0 - B9 Programmauswahl durch ein externes Gerät Kurzstich  S. 115 Kantenanschlag 2. Höhe  S. 138 Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 149 löst Abfrage für die Spulen-Identifikation aus Abbruch Nahtsegment Unterfadenwächter  S. 129 Kantenanschlag Überwachung Betriebsanleitung oben/unten Linke Nadelstange Rechte Nadelstange Automatische Stichlängenanpas- sung Poka yoke 1-4 result Kurzstich Jeder Eingang kann rastend oder tastend geschaltet werden. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 150 Verriegelung im Prozess Ausgang aktiv wenn Verriegelung aktiviert ist In der Naht Ausgang aktiv während die Maschine sich in der Naht befindet Segment Ausgang 01 - 16 Manuelle Verriegelung Tastersignal Stich im Prozess Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 151 Poka yoke 1-4 17.4.33Parameter Authentifizierungsmethoden einstellen Icon Menüpunkte Wertebereich • Wertebereich Anmelden mit Datei auf USB- An/Aus Stick erlauben 17.4.34Parameter Energie Sparmodus einstellen Icon Menüpunkte Wertebereich • Wertebereich Energie Sparmodus Verzögerung 0000 - 2400 [s] Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 152 • Wertebereich Aus/Abwärts/Aufwärts Rücksetzen Den Wert eingeben, auf den der Tages-Stück- zähler bei einem Reset zurückgesetzt wird. • Wertebereich -999 - 999 Stichfunktionen • Wertebereich Stiche zählen An/Aus • Wertebereich Korrektur An/Aus Rückwärtsstiche Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 153 Pedalabbruch Abbruch nicht erlaubt/ Abbruch im Repara- turmodus/ Sofortiger Abbruch 17.6 Bediener-Konfiguration einstellen Hier können Einstellungen vorgenommen werden, die dem Bediener das Arbeiten an der Maschine bei unterschiedlichen äußeren Bedingungen er- leichtern sollen. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 154 LED-Nähleuchte)  S. 158 Schnelltastenkonfiguration  Betriebsanleitung Tischhöhenverstellung Bildschirmkonfiguration  Betriebsanleitung Manueller Modus Konfiguration Hauptbildschirm  Betriebsanleitung Manueller Modus Konfiguration Statusleiste Rolle Konfiguration Hauptbildschirm  S. 159 Rolle Konfiguration Statusleiste  S. 160 Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 155 Wird z. B. eine Rolle vom Technician (Default-Rolle) abgeleitet, hat die neue Rolle zunächst alle Berechtigungen, die die ursprüngliche Rolle auch hat. Anschließend können die Berechtigungen für die neue Rolle über das Dropdown-Menü angepasst werden. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 156 Zugriff auf die Funktion Rolle Hauptbildschirm aktivieren/ deaktivieren Zugriff Zugriff auf die Funktion Rolle Statusleiste aktivieren/deakti- vieren Zugriff Zugriff auf die Funktion Schalte zum Automatik-Modus aktivie- ren/deaktivieren Zugriff Zugriff auf die Funktion Parameter anzeigen aktivieren/deakti- vieren Zugriff Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 157 Editieren der Nadelfadenspannung aktivieren/deaktivieren Editieren Editieren der Funktion Umschalten der Nadelfadenspannung aktivieren/deaktivieren Editieren Editieren der Funktion Nähfuß-Druck aktivieren/deaktivieren Editieren Editieren der Funktion Nähfußhub aktivieren/deaktivieren Editieren Editieren der Funktion Umschalten der Nähfußhubhöhe akti- vieren/deaktivieren Editieren Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 158 Editieren Editieren der Funktion Nadelfadenspannungs-Korrekturfak- tor aktivieren/deaktivieren Editieren Editieren der Funktion Kacheln aktivieren aktivieren/deakti- vieren Editieren Nähen Editieren der Funktion Multifunktionskacheln aktivieren aktivieren/deaktivieren Editieren Benutzerverwaltung Editieren der Rolle Aktueller Benutzer aktivieren/deaktivieren Editieren Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 159 3. Gewünschte Werte eingeben, um den neuen Benutzer zu personali- sieren: Wert Beschreibung Allgemein Aktiv Haken setzen, um den Benutzer zu aktivieren Haken nicht setzen, um den Benutzer zu deaktivieren Vorname Vornamen über die Touch-Tastatur eingeben Nachname Nachnamen über die Touch-Tastatur eingeben Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 160 Wenn dem Benutzer mehrere Rollen zugewiesen werden, muss eine Rolle als Primär- rolle definiert werden. Die Primärrolle wird in blauer Schrift dargestellt. 17.6.2 Schnelltasten-Konfiguration Im Bereich Schnelltasten-Konfiguration können Sie alle Tasten am Ma- schinenarm mit einer Funktion belegen. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 161  Schaltfläche Rolle: Änderungen beziehen sich nur auf die Rolle. Schalfläche Nutzer + Rolle: die Änderungen beziehen sich auf die Rolle und alle Nutzer, die dieser Rolle zugewiesen sind. 3. Die gewünschte Kachel aus der Leiste (2) in das Raster einfügen. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 162  Schaltfläche Rolle: Änderungen beziehen sich nur auf die Rolle. Schalfläche Nutzer + Rolle: die Änderungen beziehen sich auf die Rolle und alle Nutzer, die dieser Rolle zugewiesen sind. 3. Die gewünschte Kachel aus der Leiste (2) in das Raster einfügen. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 163 USB-Stick ausgetauscht werden. Beim Datentransfer können ver- schiedene Optionen gewählt werden, die in den Unterkapiteln erläutert werden. 17.7.1 Daten exportieren So exportieren Sie Daten: 1. USB-Stick am Bedienfeld anschließen. 2. Schaltfläche Exportieren drücken. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 164 Abbild aller Einstellungen der Systemabbild Maschine Benutzer exportieren Maschinenkonfiguration: Nur Parameter • Default Programme • Maschinendaten • Daten Nähantrieb • Programmbibliothek • Nähdaten Programm • Nähdaten Manueller Modus • Globale Steuerung-Benutzer- daten • Benutzereinstellungen Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 165 • 110 ZIERNAHT Eigene PDFs und Videos Multimedia Kunde PDFs und Videos von Dürkopp Multimedia Hersteller Adler Abb. 108: Daten exportieren (3) 6. Auswahl bestätigen. Abb. 109: Daten exportieren (4)  Die Daten werden exportiert. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 166 So importieren Sie Dateien: 1. USB-Stick am Bedienfeld anschließen. 2. Schaltfläche Importieren drücken. Abb. 110: Daten importieren (1) 3. Importquelle wählen. Z. B.: Rechter USB-Port. Abb. 111: Daten importieren (2) 4. Gewünschten Ordner wählen. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 167 • ACHTUNG: Videos müssen das Format webm mit VP8- Kodierung haben. Eine Anlei- tung zur Konvertierung finden Sie im Anhang ( S. 230) PDFs und Videos von Dürkopp Multimedia Hersteller Adler Wartungsmaßnahmen importie- Wartungsmanagement Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 168  Die Daten werden importiert. Die Maschine wird ggf. neu gestartet. 17.8 Service Hier können Einstellungen technischer Art vorgenommen werden, damit die Maschine störungsfrei läuft. Die Parameter werden in den Unterkapi- teln genauer erläutert. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 169 Kalibrierung  S. 174 Einstellungen  S. 175 Multitest  S. 179 Wartungsmanagement  S. 182 QONDAC  S. 183 Reset  S. 184 Netzwerk  S. 184 Meldungsspeicher  S. 185 Logger-Module Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 170  S. 171 Höhe Kantenanschlag Nur sichtbar, wenn der 2-achsige Kanten- anschlag aktiviert ist ( S. 138)  S. 171 Pedal  S. 172 Nadelfadenspannung Übersetzungsverhältnis anlernen  S. 174  S. 174 Referenzposition Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 171 Teststrecke soll bei nahezu 0 mm liegen, das Ein- stichloch ist rund, nicht oval. Teststrecke muss 60 mm betragen. 5. Wenn die Teststrecke nicht die korrekte Länge aufweist, müssen die Werte entsprechend mit angepasst werden: Abb. 114: Kalibrierung der Stichlängen-Verstellung Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 172  Der Kantenanschlag verfährt in die Referenzposition. 4. Kantenanschlag herunterklappen. 5. Abstand von der Nadel bis zum Kantenanschlag messen. 6. Den Wert mit den Tasten -/+ eingeben. 7. Eingabe mit Weiter bestätigen.  Die Kalibrierung ist abgeschlossen. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 173 4. Auf Weiter drücken. 5. Pedal entlasten (Position 0). 6. Auf Weiter drücken. 7. Pedal in die Position +1 nach vorne treten. 8. Auf Weiter drücken.  Kalibrierung abgeschlossen. 9. Auf Schließen drücken. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 174 4. Menü Service > Kalibrierung > Nadelfadenspannung auf- rufen. 5. Nadelfadenspannung auf 200 cN / 500 cN / 800 cN justieren.  Die Fadenspannung wird aktiviert und eine Schrittangabe eingeblen- det (z. B. 95 Schritte): Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 175 6. Faden mit Fadenwaage abziehen. Abb. 117: Kalibrierung der Nadelfaden-Spannung 7. Schritte verändern ( oder ) bis 200 cN / 500 cN / 800 cN an der Waage angezeigt werden. 8. Wert speichern und Menü verlassen. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 176 Bereich der Mechanik verknüpft ist. Erläute- rungen dazu befinden sich im Kapitel Serviceroutine ( S. 14) . Icon Menüpunkt Wertebereich Transporteur Montieren Ausrichten Bewegung Greifer-Nadel Schleifenhub Nadelstange Nähfußhub Gleichmäßiger Nähfußhub Transportbewegung Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 177 Prüfung der Eingänge gemäß Bauschaltplan. So prüfen Sie die Eingänge: 1. Eingang betätigen.  Die Anzeige springt automatisch auf den entsprechenden Eingang in der Auswahllist am Bedienfeld. Der Zustand (an/aus) wird farblich dargestellt. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 178 So testen Sie das Pedal: 1. Pedal treten.  Die entsprechenden Stellungen oder Stufen werden im Menü ange- zeigt. Je nach Ausführung (analog oder digital) werden die Werte direkt oder als Zustandsanzeige (0/1) dargestellt. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 179 1. Das Menü Service > Multitest > Test Sensor Material- stärke öffnen. 2. Nähfüße lüften. 3. Nähgut unter die Nähfüße legen. 4. Nähfüße lüften.  Die Signalqualität (1) muss den Wert 1 anzeigen. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 180 Stichzähler Fehlstich Zählt die Fehlstiche, bei denen der Sensor keine Umschlin- gung erkannt hat Wert des Fehlstichzählers Gesamtzahl der Fehlstiche Verschmutzungsgrad Zeigt den Grad der Verschmutzung an. Bei Auslieferung muss der Wert 0 betragen. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 181 Bei Aktivierung werden Wartungsmeldungen im Dialogfens- ter angezeigt. Wartungsmeldungen erscheinen bei deakti- vierter Funktion weiterhin im Meldungsspeicher und im Verlauf, wo sie später eingesehen werden können. Abb. 120: Wartungsmanagement (2) ① ② (1) - Richtlinien (2) - Verlauf Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 182 Liste der bestellbaren Ersatzteile, die für die Wartungsmaß- nahme benötigt werden So erstellen Sie eine Wartungsaktivität: 1. Im Bereich Richtlinien (1) auf drücken.  Eine neue Aktivität mit dem Namen New Measure wird anlegt. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 183 3. Im Bereich Intervall das gewünschte Wartungsintervall in Betriebsstunden oder Stichen eingeben. 4. Um eine Beschreibung hinzuzufügen, im Bereich Beschreibung auf das Icon Editieren (3) drücken und den gewünschten Text über die Touch-Tastatur eingeben. 5. Beschreibung über die Schaltfläche hinzufügen. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 184 Icon Menüpunkt Wertebereich Kommunikation Commander/Ausgeschaltet Kunden-ID über die Touch-Tastatur Kunden-ID eingeben Server-Adresse über die Touch- Server-Adresse Tastatur eingeben Information Detaillierte Erläuterungen zum Vernetzen von Maschinen sind in der Dokumentation der QONDAC aufgeführt. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 185 Reset alle Daten (außer Kalibrierung) Alle Parameter, Programme und Werte der Kalibrierungen werden auf den Auslieferungszustand zurückgesetzt. Löschen bedienerspezifischer Tutorials Löschen ausrüsterspezifischer Tutorials Löschen von Log-Daten Löschen von Backup-Daten Lösche alle Logdateien von Bedienfeld und Steue- rung Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 186 • Assert Daten (3) • Alle Daten • Heute • Gestern • Die letzten zwei Tage • Letzte Woche Exportieren (4) Meldungsspeicher exportieren Reset (5) Meldungsspeicher löschen Lupe (6) nach bestimmten Meldungen suchen Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 187 Icon Menüpunkt Auf USB sichern Lade letzte Logdatei von der Steuerung Lade alle Logdateien von der Steuerung Hardware drivers Operation panel Data configuration Startup measures Thread rimmer Sewing motor Pedal Machine process Backtack Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 188 Programmierung Icon Menüpunkt Edge trimmer Stitch length Thread tension Foot lift Foot pressure Foot stroke Fabric sensor Speed manager Light barrier Function I/Os File Operations Remote Smart bobbin winder Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 189 Informationen zu Maschinenkomponenten aufrufen. Menüpunkte in der Information Icon Menüpunkt Erläuterung Datum und Uhrzeit einstellen Datum und Uhrzeit Zeitzone auswählen Copyright Software Version Anwendung Software-Version der Anwen- dung Anwendungsmarkierung Maschine Software-Version der verbunde- nen Maschine Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 190 Tägliche Betriebsstunden Steuerung Steuerung Art der verbunden Steuerung Seriennummer Seriennummer der verbundenen Steuerung Art des verbundenen Bedien- Bedienfeld felds Maschine Maschinenklasse gewählte Maschinenklasse Maschinen-Unterklasse gewählte Maschinenunterklasse Seriennummer Seriennummer der Maschine Produktionsdatum Produktionsdatum der Maschine Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 191 • Schieberegler links: USB • Schriebregler rechts: QONDAC 6. Gewünschte Aktualisierungsdatei wählen.  Das Software-Update wird durchgeführt. 7. Am Ende des Software-Updates den USB-Stick entfernen.  Die Maschine startet neu und ist nähbereit. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 192 Programmierung Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 193 Nähstaub und Fadenreste entfernen  Schmieren Maschinenoberteil schmieren  Greifer schmieren  Pneumatisches System warten (optional) Betriebsdruck einstellen  Wasser-Öl-Gemisch ablassen  Filtereinsatz reinigen  Spezifische Komponenten warten Fadenklemme reinigen  Zahnriemen prüfen  Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 194 Nur lösungsmittelfreie Substanzen beim Reinigen benutzen. Abb. 124: Reinigen ④ ① ③ ② (1) - Bereich um die Nadel (3) - Bereich unter der Stichplatte (2) - Greifer (4) - Messer am Spuler Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 195 Nur Öl benutzen, das den Angaben der Anleitung entspricht. ACHTUNG Umweltschäden durch Öl! Öl ist ein Schadstoff und darf nicht in die Kanalisation oder den Erdboden gelangen. Altöl sorgfältig sammeln. Altöl sowie ölbehaftete Maschinenteile den nationalen Vorschriften entsprechend entsorgen. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 196 2. Wenn das Schauglas rot leuchtet, ist die Maschine nicht mit ausrei- chend Öl versorgt. 3. Falls der Ölstand unter der Minimalstand-Markierung (3) ist: Öl durch die Nachfüll-Öffnung (1) bis höchstens zur Maximalstand- Markierung (2) eingießen. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 197 Nähen Sie einige Minuten, bevor Sie die Einstellung erneut prüfen. 18.3 Pneumatisches System warten (optional) 18.3.1 Betriebsdruck einstellen HINWEIS Sachschäden durch falsche Einstellung! Falscher Betriebsdruck kann Schäden an der Maschine hervorrufen. Sicherstellen, dass die Maschine nur bei richtig eingestelltem Betriebsdruck benutzt wird. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 198 Bei Bedarf Flüssigkeit ablassen. Im Auffangbehälter (2) des Druckreglers sammelt sich ein Wasser-Öl-Ge- misch. Richtige Einstellung Das Wasser-Öl-Gemisch darf nicht bis zum Filtereinsatz (1) ansteigen. Prüfen Sie täglich den Stand des Wasser-Öl-Gemischs im Auffangbehälter (2). Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 199 5. Ablass-Schraube (3) festschrauben. 6. Maschine an das Druckluft-Netz anschließen. 18.3.3 Filtereinsatz reinigen HINWEIS Beschädigung der Lackierung durch lösungsmittelhaltige Reiniger! Lösungsmittelhaltige Reiniger beschädigen den Filter. Nur lösungsmittelfreie Substanzen zum Auswaschen der Filterschale benutzen. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 200 4. Filtereinsatz (1) abschrauben. 5. Filtereinsatz (1) mit der Druckluft-Pistole ausblasen. 6. Filterschale mit Waschbenzin auswaschen. 7. Filtereinsatz (1) festschrauben. 8. Auffangbehälter (2) festschrauben. 9. Ablass-Schraube (3) festschrauben. 10. Maschine an das Druckluft-Netz anschließen. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 201 Darauf achten, die Feder (1) nicht zu verlieren. 3. Magnet (4) mit Druckluft-Pistole reinigen. 4. Fadenklemme (3) auf Scharfkantigkeit prüfen. Falls die Fadenklemme (3) scharfkantig ist: 5. Fadenklemme (3) polieren oder wechseln. 6. Fadenklemme montieren und ausrichten ( S. 200). Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 202  Der Faden wird gerade von Fadenführung (7) durch Fadenklemme (3) zu Fadenführung (6) geführt. 6. Gewindestift (5) festschrauben. 18.5 Teileliste Eine Teileliste kann bei Dürkopp Adler bestellt werden. Oder besuchen Sie uns für weitergehende Informationen unter: www.duerkopp-adler.com Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 203 5. Bedienfeld abdecken, um es vor Verschmutzungen zu schützen. 6. Steuerung abdecken, um sie vor Verschmutzungen zu schützen. 7. Je nach Möglichkeit die ganze Maschine abdecken, um sie vor Ver- schmutzungen und Beschädigungen zu schützen. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 204 Außerbetriebnahme Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 205 Die Maschine muss den nationalen Vorschriften entsprechend angemes- sen entsorgt werden. Bedenken Sie bei der Entsorgung, dass die Maschine aus unterschiedli- chen Materialien (Stahl, Kunststoff, Elektronikteile …) besteht. Befolgen Sie für deren Entsorgung die nationalen Vorschriften. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 206 Entsorgung Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 207 ändern • Verdrahtung im Maschinenverteiler prüfen und falls nötig ändern • Motorphasen durchmessen und auf Wert prüfen 1005 Fehler Motor blockiert • Schwergang in der Maschine beheben • Encoder tauschen • Nähmotor tauschen Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 208 • Position Fadenhebel oberer Tot- punkt prüfen 1205 Information Position nicht erreicht (während des • Regler-Einstellungen prüfen und Riegels) falls nötig verändern (z. B. Faden- abschneider-Einstellung, Rie- menspannung usw.) • Position Fadenhebel oberer Tot- punkt prüfen Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 209 2175 Fehler Schrittmotor Karte X30 Init Position • Schwergang in der Maschine nicht gefunden (Stichlänge) beheben • Encoder tauschen • Motor tauschen 2176 Fehler Schrittmotor Karte X30 nicht aktiv • Steuerung tauschen (Stichlänge) Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 210 Schrittmotor Karte X40 Watchdog • Software-Update durchführen (Nähfußlüftung) • Auswahl der Maschinenklasse kontrollieren 2272 Fehler Schrittmotor Karte X40 Schrittmotor • Auswahl der Maschinenklasse Überlast/Überstrom/Überspannung kontrollieren (Nähfuß-Lüftung) • Steuerung tauschen • Encoder tauschen • Schrittmotor tauschen Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 211 • Schrittmotor 1 auf Schwergängig- nicht gefunden keit prüfen 2330 Fehler Schrittmotor Karte X50 antwortet • Software-Update durchführen nicht • Steuerung tauschen 2331 Fehler Schrittmotor Karte X50 Init Fehler • Software-Update durchführen • Auswahl der Maschinenklasse kontrollieren Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 212 • Encoder tauschen • Motor tauschen 2401 Fehler Schrittmotor Karte X60 Referenzfahrt • Referenzsensor prüfen Timeout (Kantenanschlag) 2405 Fehler Schrittmotor Karte X60 Schrittmotor • Schwergang in der Maschine blockiert (motorischer Kantenan- beheben schlag) Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 213 • Motorphase und PE auf niederoh- ler (motorischer Kantenanschlag) mige Verbindung prüfen • Encoder tauschen • Nähmotor tauschen 2487 Fehler Schrittmotor Karte X60 Transport • Software-Update durchführen Intervall fehlgeschlagen (Mot.Kanten- • Auswahl der Maschinenklasse anschlag) kontrollieren Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 214 2581 Fehler Schrittmotor Karte X70 Referenzfahrt • Schwergang in der Maschine fehlgeschlagen (obere Pullerwalze) beheben • Encoder tauschen • Motor tauschen 2583 Fehler Schrittmotor Karte X70 Überstrom • Steuerung tauschen (obere Pullerwalze) Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 215 (untere Pullerwalze) beheben • Encoder tauschen • Motor tauschen 2678 Fehler Schrittmotor Karte X80 Encoder • Encoder tauschen defekt (untere Pullerwalze) 2679 Fehler Schrittmotor Karte X80 Stromsensor • Steuerung tauschen defekt (untere Pullerwalze) Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 216 • beim Einschalten der Steuerung Fuß vom Pedal nehmen 3109 Warnung Laufsperre • Kippsensor an der Maschine prü- 3110 Information Magnet für Fadenspannung rechts ist • Verbindung Magnet für nicht verbunden Fadenspannung rechts prüfen Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 217 Fehler bei der Referenzfahrt des • Motor prüfen Motors • Software-Update durchführen 4201 Warnung Fehler SD-Karte • SD-Karte einstecken • Steuerung tauschen 4430 Warnung OP3000: Verbindung verloren • Verbindung OP3000 prüfen • OP3000 tauschen • Steuerung tauschen Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 218 • Verbindung Masch-ID prüfen Eeprom und externes Eeprom nicht • Steuerung ausschalten, warten bis angeschlossen (die internen Datens- LEDs erloschen sind, Steuerung trukturen sind nicht kompatibel mit wieder einschalten dem externen Datenspeiche) • Software aktualisieren Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 219 • Encoder tauschen • Motor tauschen 8127 Fehler Schrittmotorkarte Puller oben • Encoderleitung an die Steuerung Encoder defekt stecken • Auf richtige Schnittstelle achten 8128 Fehler Schrittmotorkarte Puller oben Strom- • Steuerung tauschen sensor defekt Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 220 • Encoder tauschen • Schrittmotor tauschen 8172 Fehler Schrittmotorkarte Puller unten • Steuerung tauschen Nähmotor Encoder nicht angeschlos- 8173 Fehler Schrittmotorkarte Puller unten • Software-Update durchführen Nähmotor Encoder nicht initialisiert • Auswahl der Maschinenklasse kontrollieren Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 221 Externer Motorischer Kantenan- sierung (Mot. Kantenanschlag) schlag X Achse • Software-Update durchführen • Auswahl der Maschinenklasse kontrollieren 8251 Fehler Schrittmotor Referenzfahrt Timeout Externer Motorischer Kantenan- (Mot. Kantenanschlag) schlag Y Achse • Referenzsensor prüfen Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 222 • Nadelfadenspannungssensor tau- schen 9354 Fehler Nadeltransport Platine nicht verbun- • Verbindungsleitungen prüfen • Software-Update durchführen • Nadeltransport Platine tauschen 9360 Fehler Kantenanschlag nicht verbunden • Leitung prüfen • Software-Update durchführen • Platine tauschen Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 223 Reset • Reset erfolgreich 9928 Warnung Referenzieren? • Pedal zurücktreten (Pedalstellung- 9929 Warnung Greiferfaden-Menge nicht ausrei- • Bitte eine volle Spule einlegen chend 9930 Warnung Leere Spule • Bitte eine volle Spule einlegen Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 224 Bitte kalibrieren Sie die Nadelfa- werden denspannung neu: • Kalibrieren Sie die Nadelfa- denspannung neu mit Parameter T 62 05 • Kalibrieren Sie zusätzlich bei 2- Nadelmaschinen die linke Nadelfa- denspannung mit Parameter T 62 Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 225 DA Service an 9969 Warnung Fadenspannung zu hoch • Fadenspannung zu hoch 9970 Warnung Die Grenzwerte der Fadenspannung • Die Grenzwerte der Fadenspan- wurden zu oft überschritten! nung wurden zu oft überschritten! Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 226 Das System wartet auf eine Frei- gabe von der Poka Yoke Funktion 3. 9981 Information • Poka Yoke Funktion 4 Das System wartet auf eine Frei- gabe von der Poka Yoke Funktion 4. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 227 Stichplatte, Greifer oder Teile durch qualifiziertes Fachper- Spreizer wurden durch die sonal nachbearbeiten lassen Nadel beschädigt Abstand von Greifer zu Abstand korrekt einstellen Nadel ist nicht korrekt ein- ( S. 53) gestellt Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 228 Nähgut, der Nähgutdicke oder dem ver- wendeten Faden ange- passt Nadelfaden und Greiferfa- Einfädelweg prüfen den sind nicht korrekt ein- gefädelt Nadelbruch Nadelstärke ist für das Empfohlene Nadelstärke benutzen Nähgut oder den Faden ungeeignet Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 229 (Druckluft nur in Verbindung mit optiona- len Zusatzausstattungen erforderlich) Länge [mm] Breite [mm] Höhe [mm] Gewicht [kg] 22.2 Anforderungen für den störungsfreien Betrieb Die Druckluftqualität muss gemäß ISO 8573-1: 2010 [7:4:4] sichergestellt sein. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 230 Technische Daten Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 231 Anhang 23 Anhang 23.1 Barcode-Beispiele Abb. 132: Barcode-Beispiele Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 232 Abb. 133: Konvertierung von Videos (1) So konvertieren Sie Videos zur Wiedergabe auf dem Bedienfeld: 1. Laden Sie das Programm HandBrake von der Internetseite handbrake.fr und installieren es auf Ihrem Computer. Abb. 134: Konvertierung von Videos (2) Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 233 5. Klicken Sie auf Optionen > Import from file. Abb. 136: Konvertierung von Videos (4) 6. Wählen Sie die Dürkopp Adler-Vorgabedatei DA_WebM_Handbrake_Preset.json zu importieren. Die Vorgabedatei erhalten Sie auf der Dürkopp Adler Homepage oder vom Kundenservice. 7. Klicken Sie auf Öffnen. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 234 9. Geben Sie den Namen des Videos ein und fügen Sie die Dateiendung .webm hinzu. 10. Klicken Sie auf Start Encode um die Konvertierung zu starten. Abb. 138: Konvertierung von Videos (6)  Der Konvertierungsprozess wird durch einen Fortschrittsbalken angezeigt. Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 235 Kalibrierung im Werk immer mit Serafil schwarz 30 Nm Vorspannung muss zuerst mechanisch eingestellt sein! gemessen ohne Nadelfaden-Regulator und Fadenanzugsfeder benötigte Werkzeuge: • Absteckstift (im Lieferumfang enthalten, Teilenummer 0867 104950) • Federwaage 600 gr. (Teilenummer 0APP 001503) Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 236 Anhang 23.4 Bauschaltplan Abb. 139: Bauschaltplan (1) Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 237 Anhang Abb. 140: Bauschaltplan (2) Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 238 Anhang Abb. 141: Bauschaltplan (3) Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 239 Anhang Abb. 142: Bauschaltplan (4) Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 240 Anhang Abb. 143: Bauschaltplan (5) Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 241 Anhang Abb. 144: Bauschaltplan (6) Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 242 Anhang Abb. 145: Bauschaltplan (7) Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 243 Anhang Abb. 146: Bauschaltplan (8) Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 244 Anhang Abb. 147: Bauschaltplan (9) Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 245 Anhang Abb. 148: Bauschaltplan (10) Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 246 Anhang Abb. 149: Bauschaltplan (11) Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 247 Anhang Abb. 150: Bauschaltplan (12) " Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 248 Anhang Abb. 151: Bauschaltplan (13) Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 249 Anhang Abb. 152: Bauschaltplan (14) Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 250 Anhang Abb. 153: Bauschaltplan (15) Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 251 Anhang Abb. 154: Bauschaltplan (16) Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 252 Anhang Abb. 155: Bauschaltplan (17) Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 253 Anhang Abb. 156: Bauschaltplan (18) Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 254 Anhang Abb. 157: Bauschaltplan (19) Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 255 Anhang Abb. 158: Bauschaltplan (20) Abb. 159: Bauschaltplan (21) Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 256 Anhang Abb. 160: Bauschaltplan (21) Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 257 Anhang Abb. 161: Bauschaltplan (22) Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 258 Anhang Abb. 162: Bauschaltplan (23) Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 259 Anhang Abb. 163: Bauschaltplan (24) Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 260 Anhang Abb. 164: Bauschaltplan (25) Serviceanleitung D869 e-con - 00.0 - 09/2023...
Seite 262 DÜRKOPP ADLER GmbH Potsdamer Str. 190 33719 Bielefeld Germany Phone: +49 (0) 521 925 00 E-Mail: service@duerkopp-adler.com www.duerkopp-adler.com...
