Position von Greifer und Nadel
Bei 2-Nadel-Maschinen:

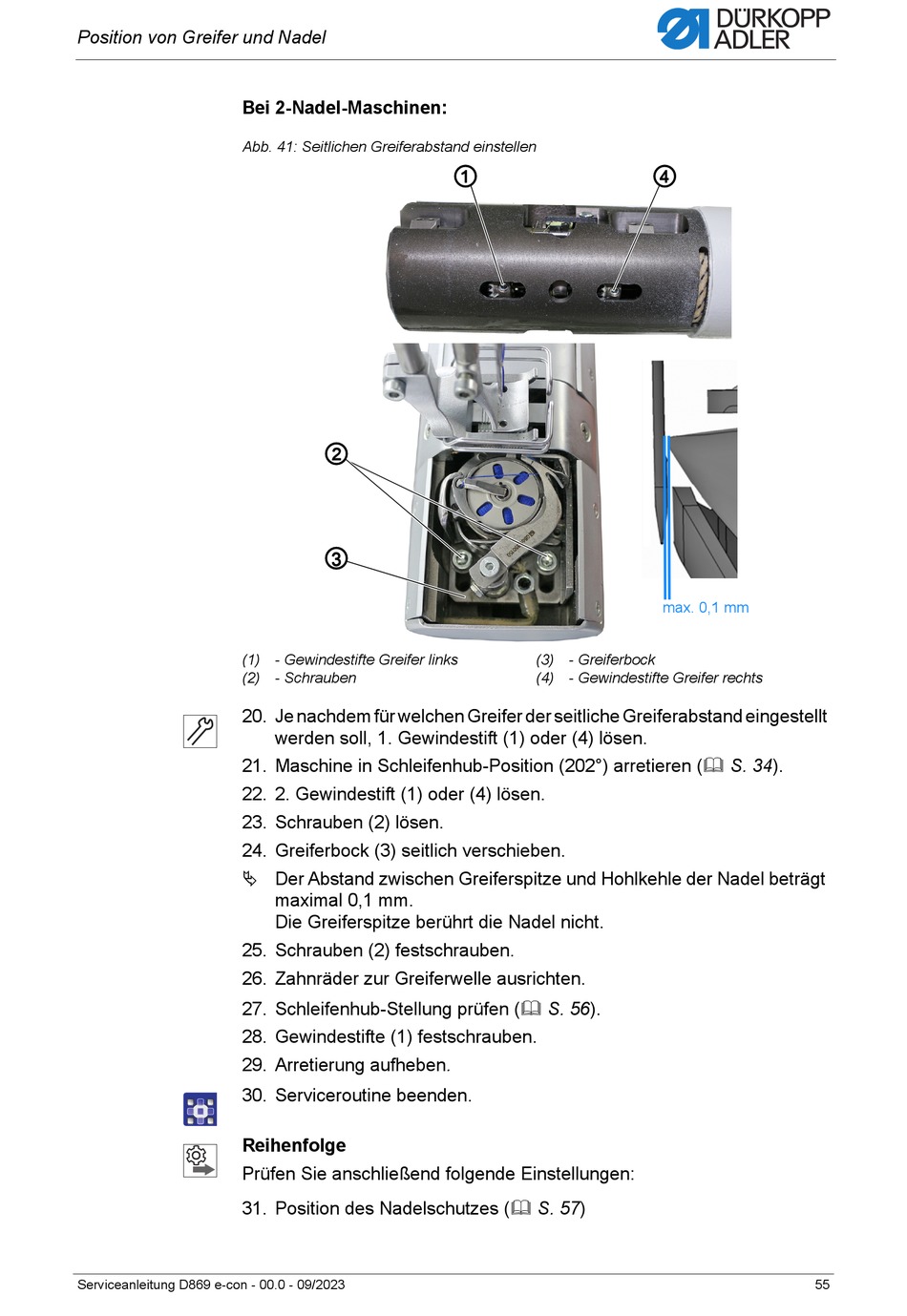

Abb. 41: Seitlichen Greiferabstand einstellen
(1) - Gewindestifte Greifer links
(2) - Schrauben
20. Je nachdem für welchen Greifer der seitliche Greiferabstand eingestellt
21. Maschine in Schleifenhub-Position (202°) arretieren ( S. 34).
22. 2. Gewindestift (1) oder (4) lösen.
23. Schrauben (2) lösen.
24. Greiferbock (3) seitlich verschieben.
Der Abstand zwischen Greiferspitze und Hohlkehle der Nadel beträgt
25. Schrauben (2) festschrauben.
26. Zahnräder zur Greiferwelle ausrichten.
27. Schleifenhub-Stellung prüfen ( S. 56).
28. Gewindestifte (1) festschrauben.
29. Arretierung aufheben.
30. Serviceroutine beenden.
Reihenfolge
Prüfen Sie anschließend folgende Einstellungen:
31. Position des Nadelschutzes ( S. 57)
Serviceanleitung D869 e-con - 00.0 - 09/2023
②
③
werden soll, 1. Gewindestift (1) oder (4) lösen.
maximal 0,1 mm.
Die Greiferspitze berührt die Nadel nicht.
①
(3) - Greiferbock
(4) - Gewindestifte Greifer rechts
④
max. 0,1 mm
55
