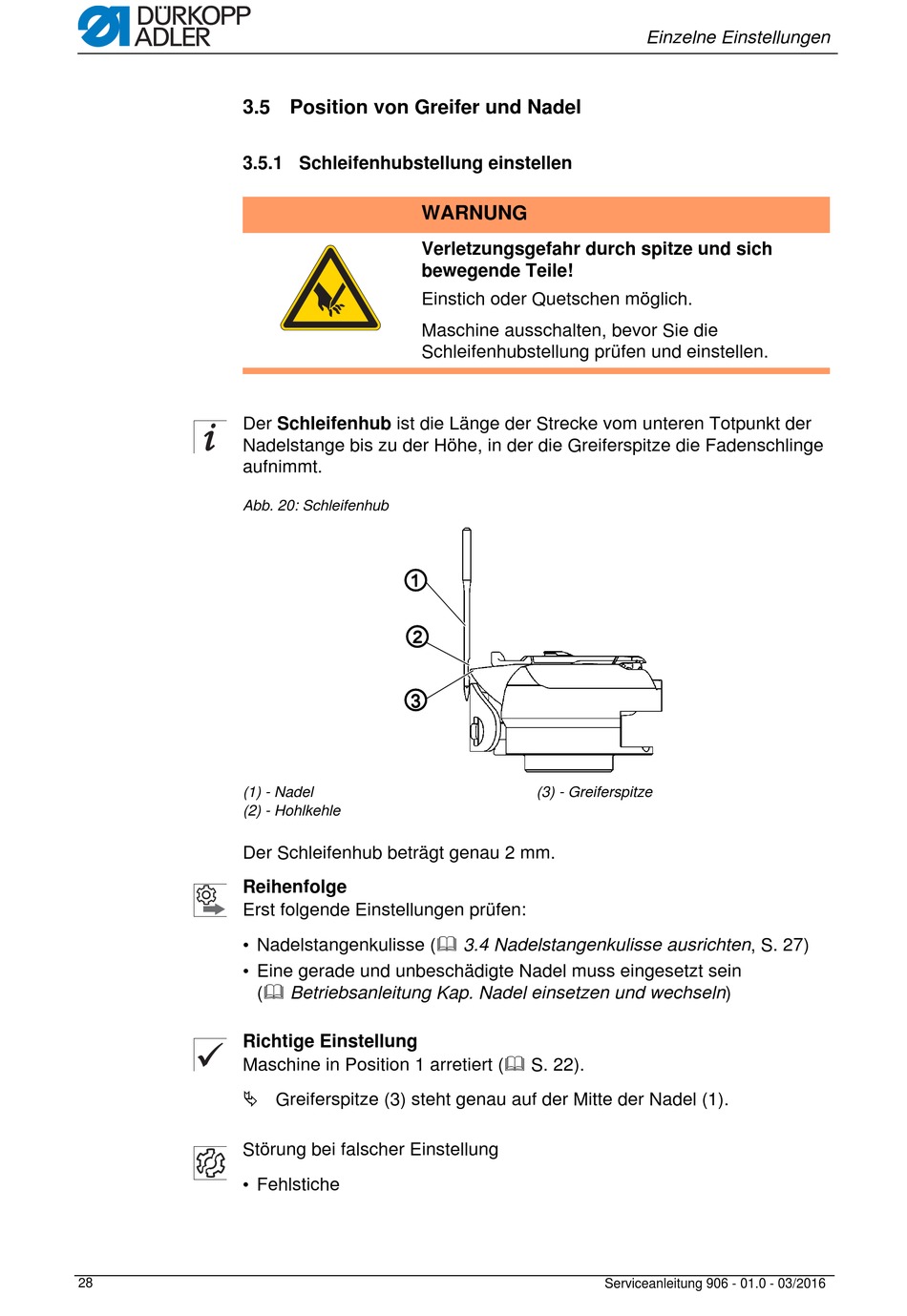

3.5 Position von Greifer und Nadel

3.5.1 Schleifenhubstellung einstellen

Der Schleifenhub ist die Länge der Strecke vom unteren Totpunkt der
Nadelstange bis zu der Höhe, in der die Greiferspitze die Fadenschlinge
aufnimmt.
Abb. 20: Schleifenhub
(1) - Nadel
(2) - Hohlkehle
Der Schleifenhub beträgt genau 2 mm.
Reihenfolge
Erst folgende Einstellungen prüfen:
• Nadelstangenkulisse ( 3.4 Nadelstangenkulisse ausrichten, S. 27)
• Eine gerade und unbeschädigte Nadel muss eingesetzt sein
Richtige Einstellung
Maschine in Position 1 arretiert ( S. 22).
 Greiferspitze (3) steht genau auf der Mitte der Nadel (1).
Störung bei falscher Einstellung
• Fehlstiche
28
WARNUNG
Verletzungsgefahr durch spitze und sich
bewegende Teile!
Einstich oder Quetschen möglich.
Maschine ausschalten, bevor Sie die
Schleifenhubstellung prüfen und einstellen.
①
②
③
( Betriebsanleitung Kap. Nadel einsetzen und wechseln)
Einzelne Einstellungen
(3) - Greiferspitze
