Wichtig

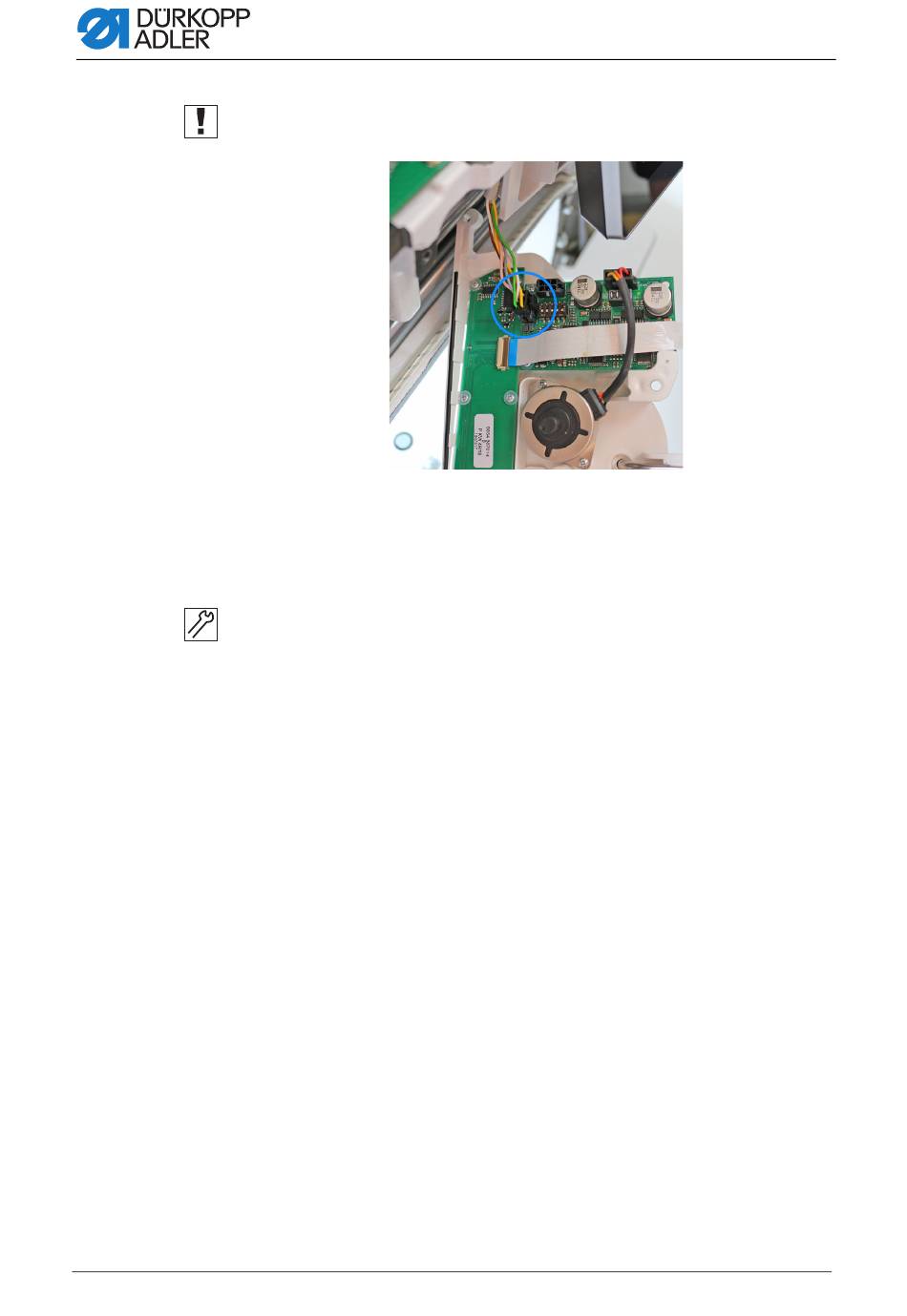

Abb. 15: Fadenspannungsplatte demontieren (2)
Bei 2-Nadel-Maschinen muss der Stecker von Anschluss X103 von der
Platine hinter der Fadenspannungsplatte gelöst werden.
Fadenspannungsplatte montieren
So montieren Sie die Fadenspannungsplatte:
1. Bei 2-Nadel-Maschinen: Stecker an Anschluss X103 anstecken.
2. Fadenspannungsplatte (3) aufsetzen.
3. Schrauben (1) und (2) festschrauben.
4. Stecker auf Platine aufstecken:
26
• Fadenklemme: Anschluss X10 (optional)
• Fadenspannung: Anschluss X11
• Tastenleiste: Anschluss X12
Arbeitsgrundlagen
Serviceanleitung D869 e-con - 00.0 - 09/2023
