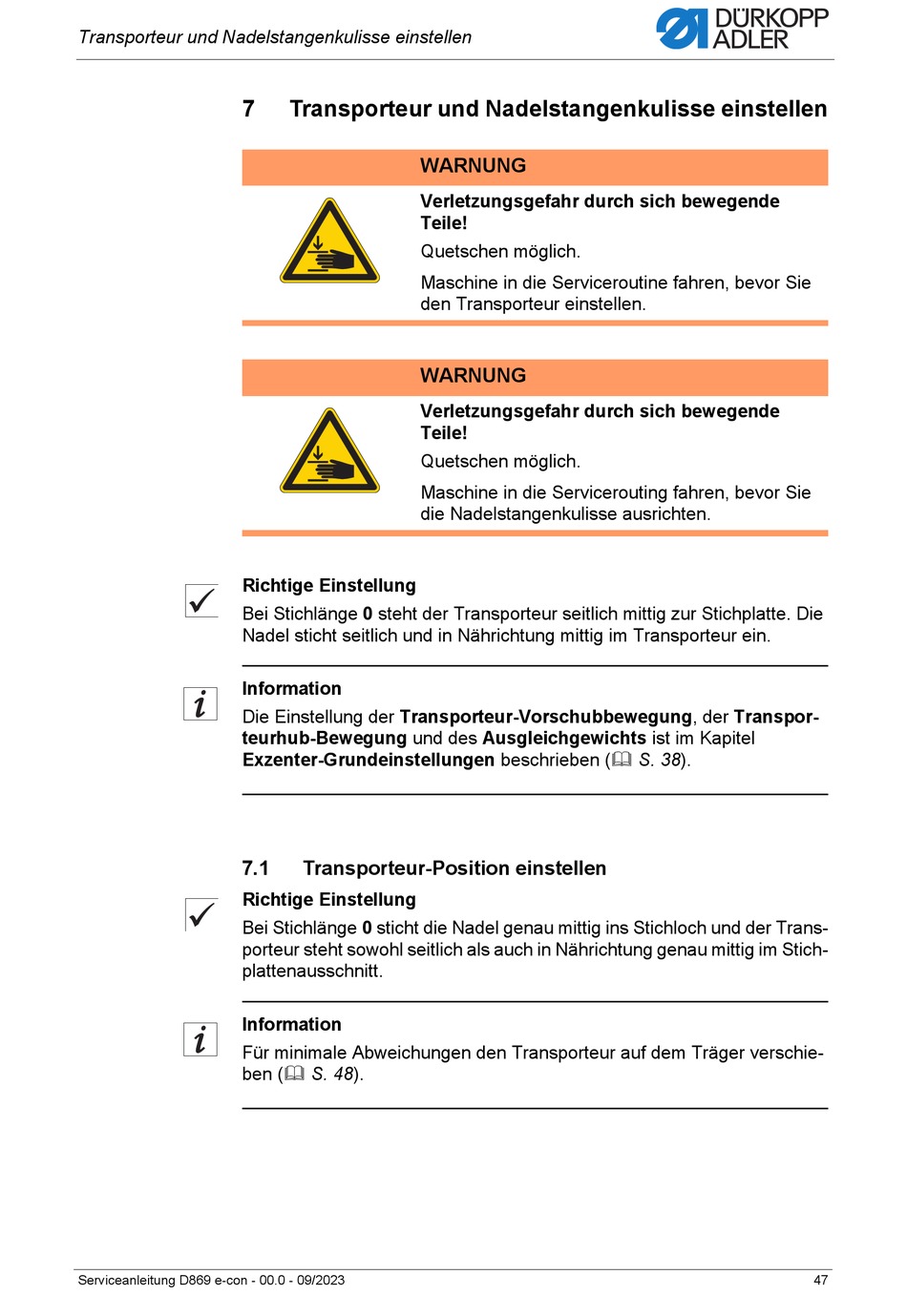

Transporteur und Nadelstangenkulisse einstellen
7
Richtige Einstellung
Bei Stichlänge 0 steht der Transporteur seitlich mittig zur Stichplatte. Die
Nadel sticht seitlich und in Nährichtung mittig im Transporteur ein.
Information
Die Einstellung der Transporteur-Vorschubbewegung, der Transpor-
teurhub-Bewegung und des Ausgleichgewichts ist im Kapitel
Exzenter-Grundeinstellungen beschrieben ( S. 38).
7.1
Richtige Einstellung
Bei Stichlänge 0 sticht die Nadel genau mittig ins Stichloch und der Trans-
porteur steht sowohl seitlich als auch in Nährichtung genau mittig im Stich-
plattenausschnitt.
Information
Für minimale Abweichungen den Transporteur auf dem Träger verschie-
ben ( S. 48).
Serviceanleitung D869 e-con - 00.0 - 09/2023
Transporteur und Nadelstangenkulisse einstellen
WARNUNG
Verletzungsgefahr durch sich bewegende
Teile!
Quetschen möglich.
Maschine in die Serviceroutine fahren, bevor Sie
den Transporteur einstellen.
WARNUNG
Verletzungsgefahr durch sich bewegende
Teile!
Quetschen möglich.
Maschine in die Servicerouting fahren, bevor Sie
die Nadelstangenkulisse ausrichten.
Transporteur-Position einstellen
47
