Zahnriemen-Abdeckung montieren
So montieren Sie die Zahnriemen-Abdeckung:

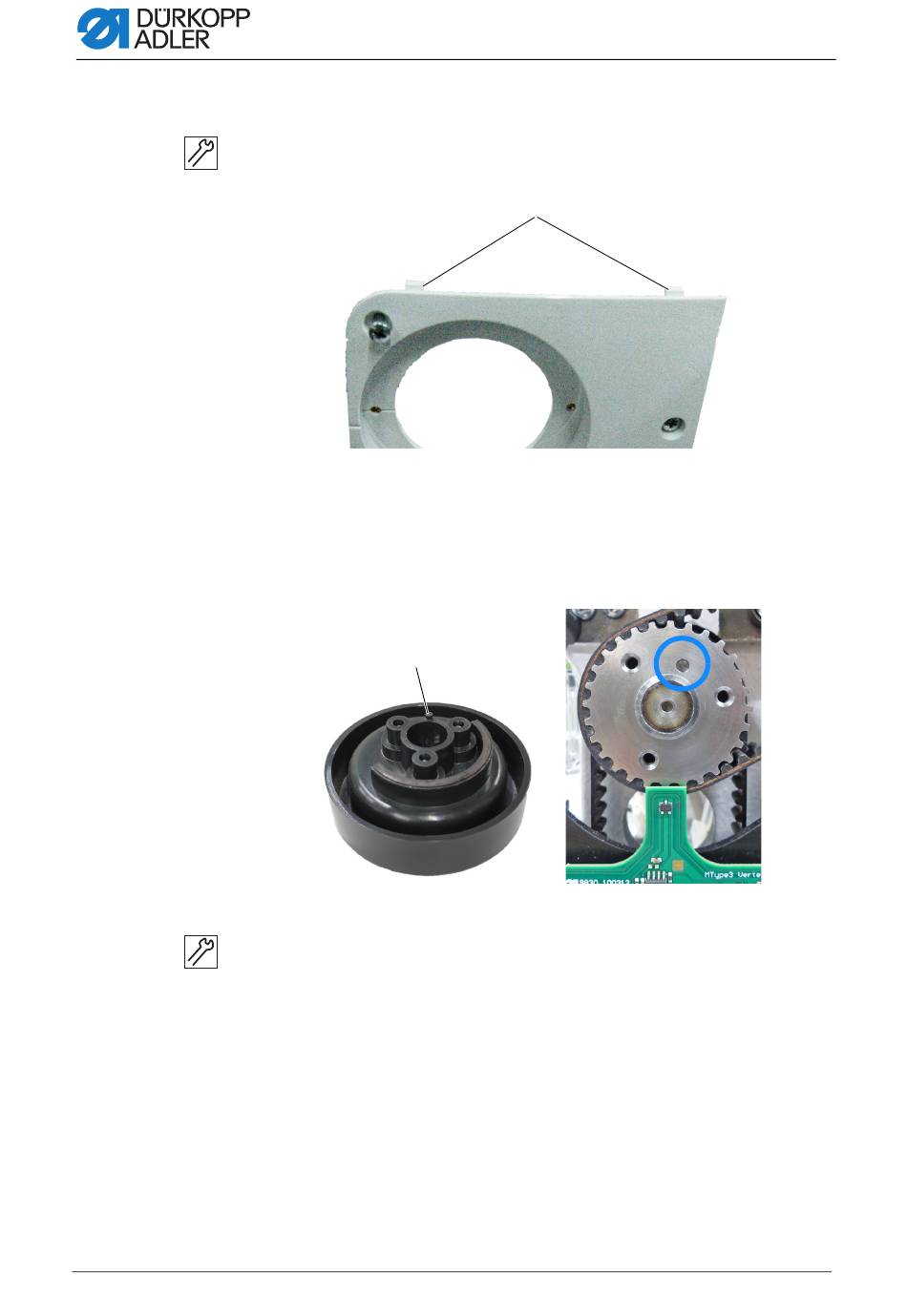

Abb. 12: Zahnriemen-Abdeckung (2)
(5) - Laschen
1. Zahnriemen-Abdeckung (2) aufsetzen, dabei die Laschen (5) zuerst
2. Schrauben (1) festschrauben.
Abb. 13: Zahnriemen-Abdeckung (3)
(6) - Zentrierstift
3. Handrad (3) aufsetzen, dabei darauf achten, dass der Zentrierstift (6)
4. Schrauben (4) festschrauben.
24
ansetzen.
⑥
korrekt platziert ist (andernfalls funktioniert die Referenzierung durch
den Hall-Sensor nicht korrekt).
Arbeitsgrundlagen
⑤
Serviceanleitung D869 e-con - 00.0 - 09/2023
