8.2

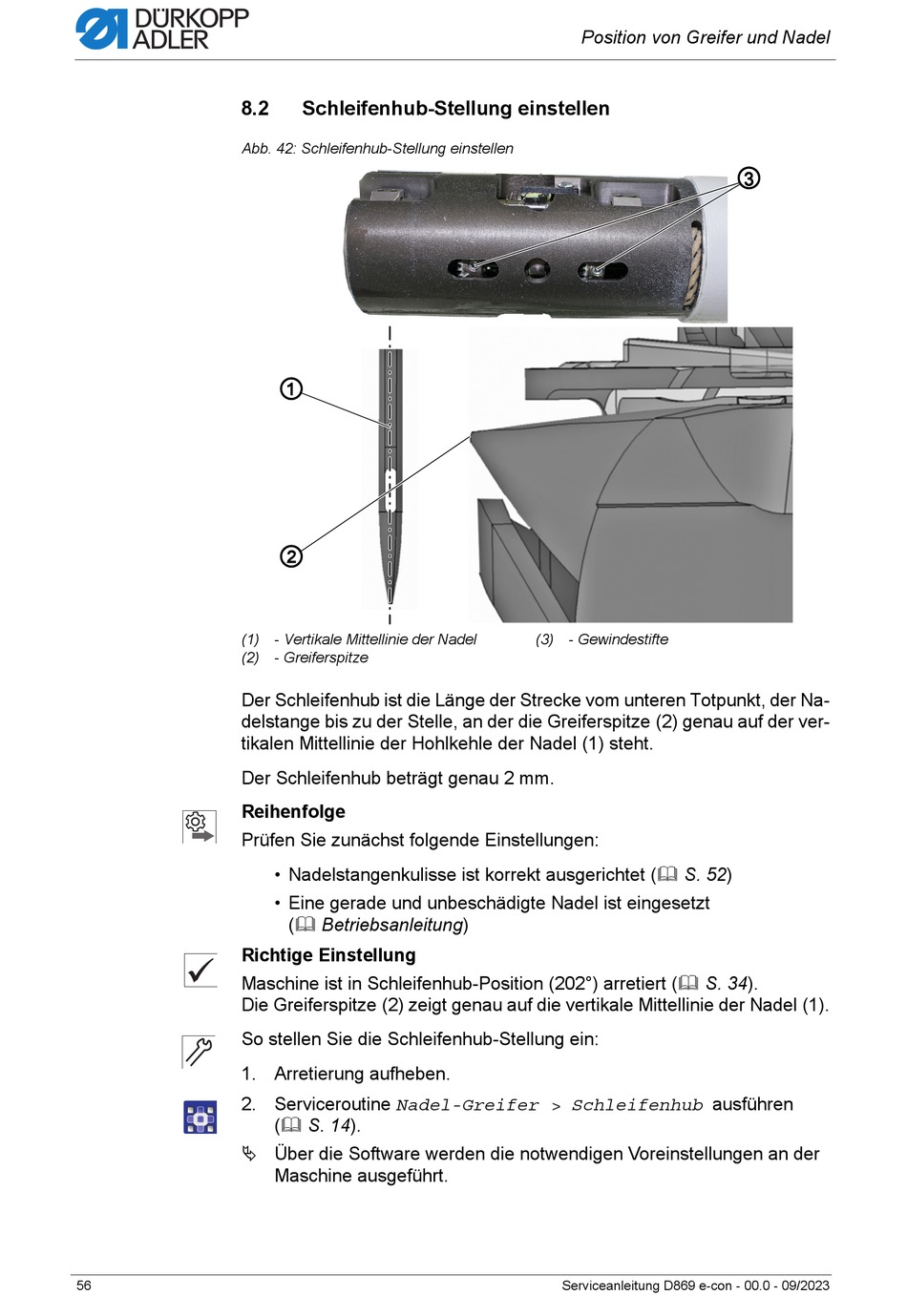

Abb. 42: Schleifenhub-Stellung einstellen
(1) - Vertikale Mittellinie der Nadel
(2) - Greiferspitze
Der Schleifenhub ist die Länge der Strecke vom unteren Totpunkt, der Na-
delstange bis zu der Stelle, an der die Greiferspitze (2) genau auf der ver-
tikalen Mittellinie der Hohlkehle der Nadel (1) steht.
Der Schleifenhub beträgt genau 2 mm.
Reihenfolge
Prüfen Sie zunächst folgende Einstellungen:
Richtige Einstellung
Maschine ist in Schleifenhub-Position (202°) arretiert ( S. 34).
Die Greiferspitze (2) zeigt genau auf die vertikale Mittellinie der Nadel (1).
So stellen Sie die Schleifenhub-Stellung ein:
1. Arretierung aufheben.
2. Serviceroutine Nadel-Greifer > Schleifenhub ausführen
Über die Software werden die notwendigen Voreinstellungen an der
56
Schleifenhub-Stellung einstellen
①
②
• Nadelstangenkulisse ist korrekt ausgerichtet ( S. 52)
• Eine gerade und unbeschädigte Nadel ist eingesetzt
( Betriebsanleitung)
( S. 14).
Maschine ausgeführt.
Position von Greifer und Nadel
(3) - Gewindestifte
Serviceanleitung D869 e-con - 00.0 - 09/2023
③
