Spulengehäuse-Lüfter einstellen
Lüftungsspalt einstellen

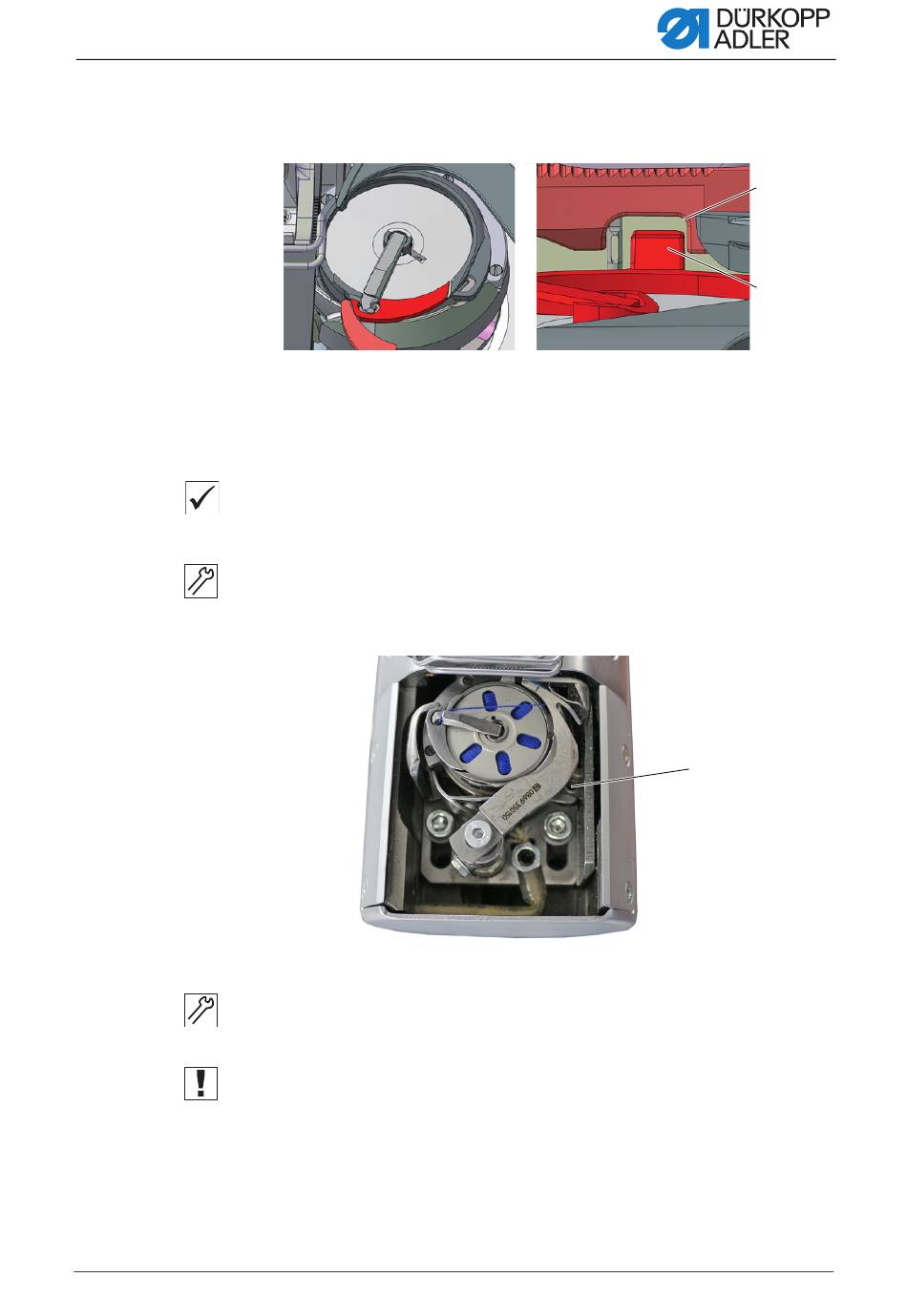

Abb. 46: Lüftungsspalt einstellen (1)
(1) - Spulengehäuse-Nase
Die Weite des Lüftungsspalts immer nach Änderungen der Nadelfaden-
Stärke prüfen. Die richtige Weite des Lüftungsspalts hängt von der Stärke
des Nadelfadens ab.
Richtige Einstellung
Der Nadelfaden gleitet ungehindert zwischen der Spulengehäuse-
Nase (1) und der Aussparung in der Stichplatte (2) hindurch.
So stellen Sie den Lüftungsspalt ein:
1. Stichplattenschieber öffnen.
Abb. 47: Lüftungsspalt einstellen (2)
(3) - Schraube
2. Schraube (3) so verdrehen, dass der Spalt zwischen der Spulenge-
Wichtig
Sicherstellen, dass der Spalt nicht zu groß ist. Das Greifer-Mittelteil darf
nicht an der Aussparung in der Stichplatte (2) hin- und herschlagen.
Serviceanleitung D869 e-con - 00.0 - 09/2023
häuse-Nase (1) und der Aussparung in der Stichplatte (2) gerade groß
genug ist, um den Nadelfaden störungsfrei durchschlüpfen zu lassen.
(2) - Aussparung in der Stichplatte
③
②
①
61
