Die Maschine ist mit einer zentralen Öldocht-Schmierung ausgestattet.
Die Lagerstellen werden aus dem Ölbehälter versorgt.
Zum Nachfüllen des Ölbehälters ausschließlich das Schmieröl DA 10
oder ein gleichwertiges Öl mit folgender Spezifikation benutzen:
• Viskosität bei 40 °C: 10 mm²/s
• Flammpunkt: 150 °C
Das Schmieröl können Sie von unseren Verkaufsstellen unter folgenden
Teilenummern beziehen:
Behälter
250 ml
1 l
2 l
5 l
18.2.1 Maschinenoberteil schmieren

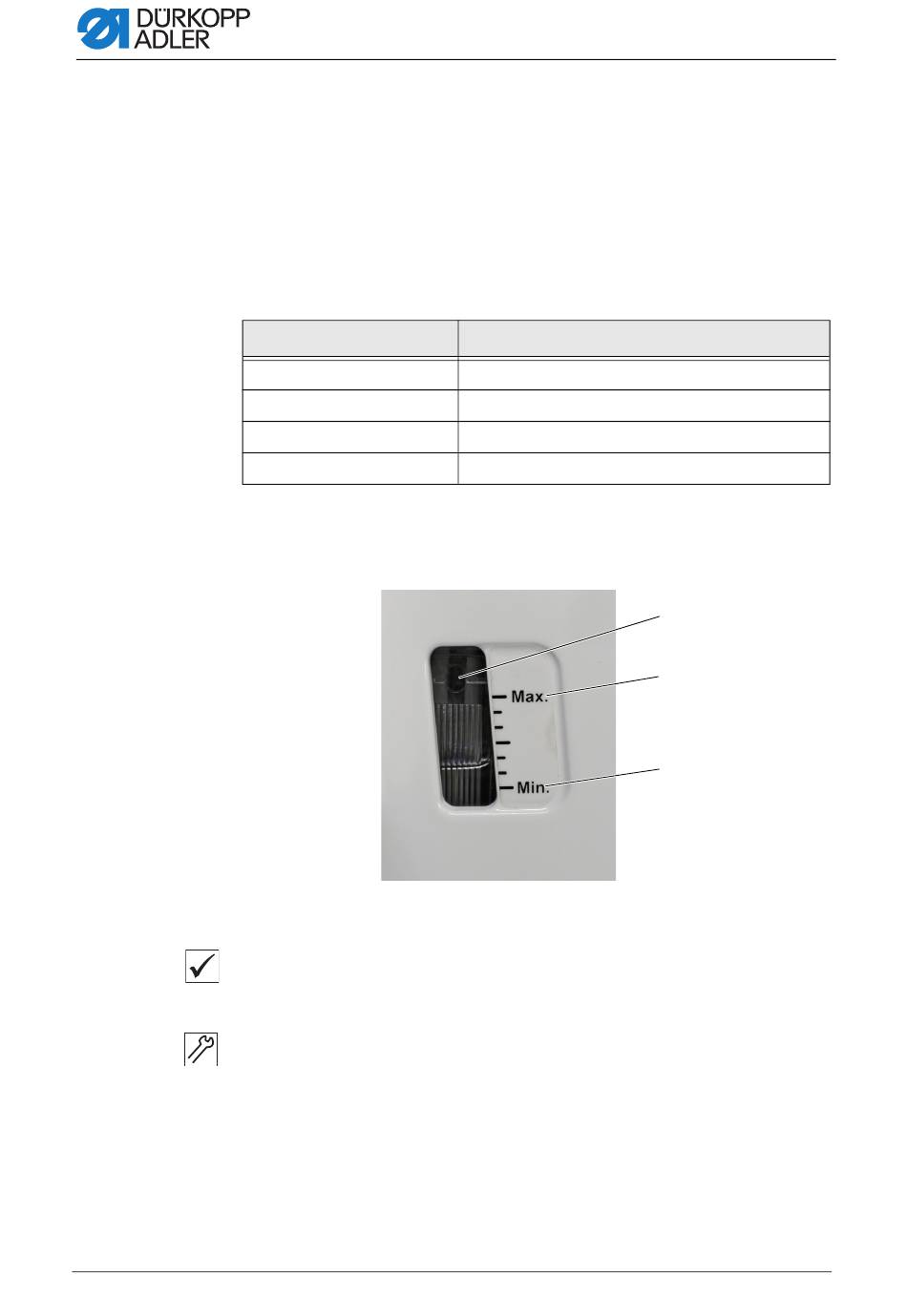

Abb. 125: Maschinenoberteil schmieren
(1) - Nachfüll-Öffnung
(2) - Maximalstand-Markierung
Richtige Einstellung
Der Ölstand liegt zwischen der Minimalstand-Markierung (3) und der
Maximalstand-Markierung (2).
So schmieren Sie das Maschinenoberteil:
1. Täglich die Ölstand-Anzeige am Schauglas kontrollieren.
2. Wenn das Schauglas rot leuchtet, ist die Maschine nicht mit ausrei-
3. Falls der Ölstand unter der Minimalstand-Markierung (3) ist: Öl durch
194
chend Öl versorgt.
die Nachfüll-Öffnung (1) bis höchstens zur Maximalstand-
Markierung (2) eingießen.
Teile-Nr.
9047 000011
9047 000012
9047 000013
9047 000014
(3) - Minimalstand-Markierung
Serviceanleitung D869 e-con - 00.0 - 09/2023
Wartung
①
②
③
