Exzenter-Grundeinstellung vornehmen
5.2
Richtige Einstellung
Die Schraube des Ausgleichsgewichts steht auf gleicher Höhe mit der
1. Schraube in Drehrichtung des Exzenters für die Transporteurbewe-
gung.
Das Ausgleichsgewicht kollidiert seitlich nicht mit dem Übertragungshe-
bel.

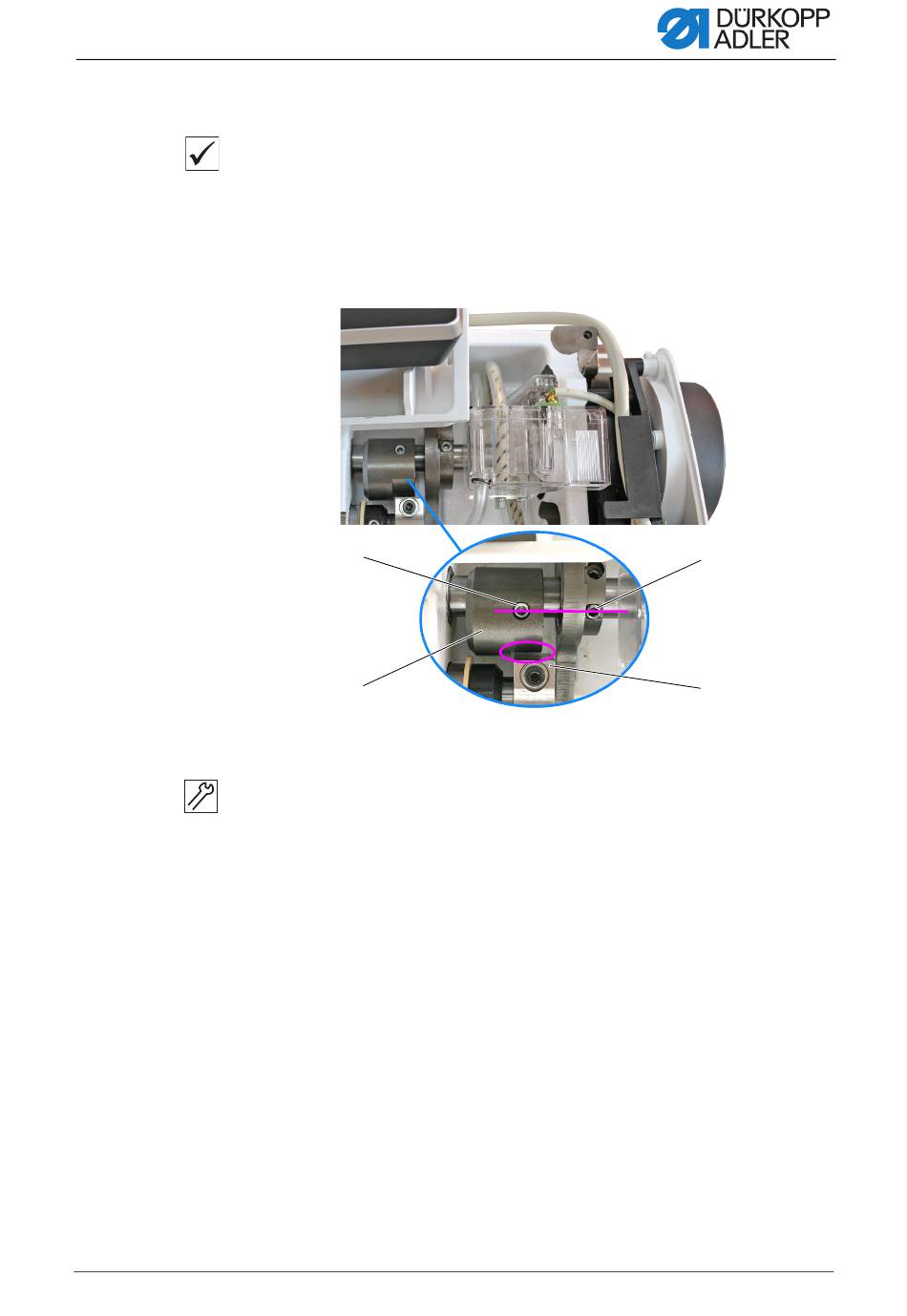

Abb. 32: Ausgleichsgewicht einstellen
(1) - Schraube
(2) - Ausgleichsgewicht
So stellen Sie das Ausgleichsgewicht ein:
1. Schraube (1) lösen.
2. Ausgleichsgewicht (2) so einstellen, dass Schraube (1) und
Schraube (1) festschrauben.
Serviceanleitung D869 e-con - 00.0 - 09/2023
Ausgleichsgewicht einstellen
①
②
Schraube (4) auf gleicher Höhe stehen.
Darauf achten, dass ein Spalt zwischen Ausgleichsgewicht (2) und
Übertragungshebel (3) besteht.
④
③
(3) - Übertragungshebel
(4) - Schraube
43
