Dürkopp Adler D869 e-con Serviceanleitung Seite 75

Nadelfaden-Spannung einstellen
Bei 2-Nadel-Maschinen:

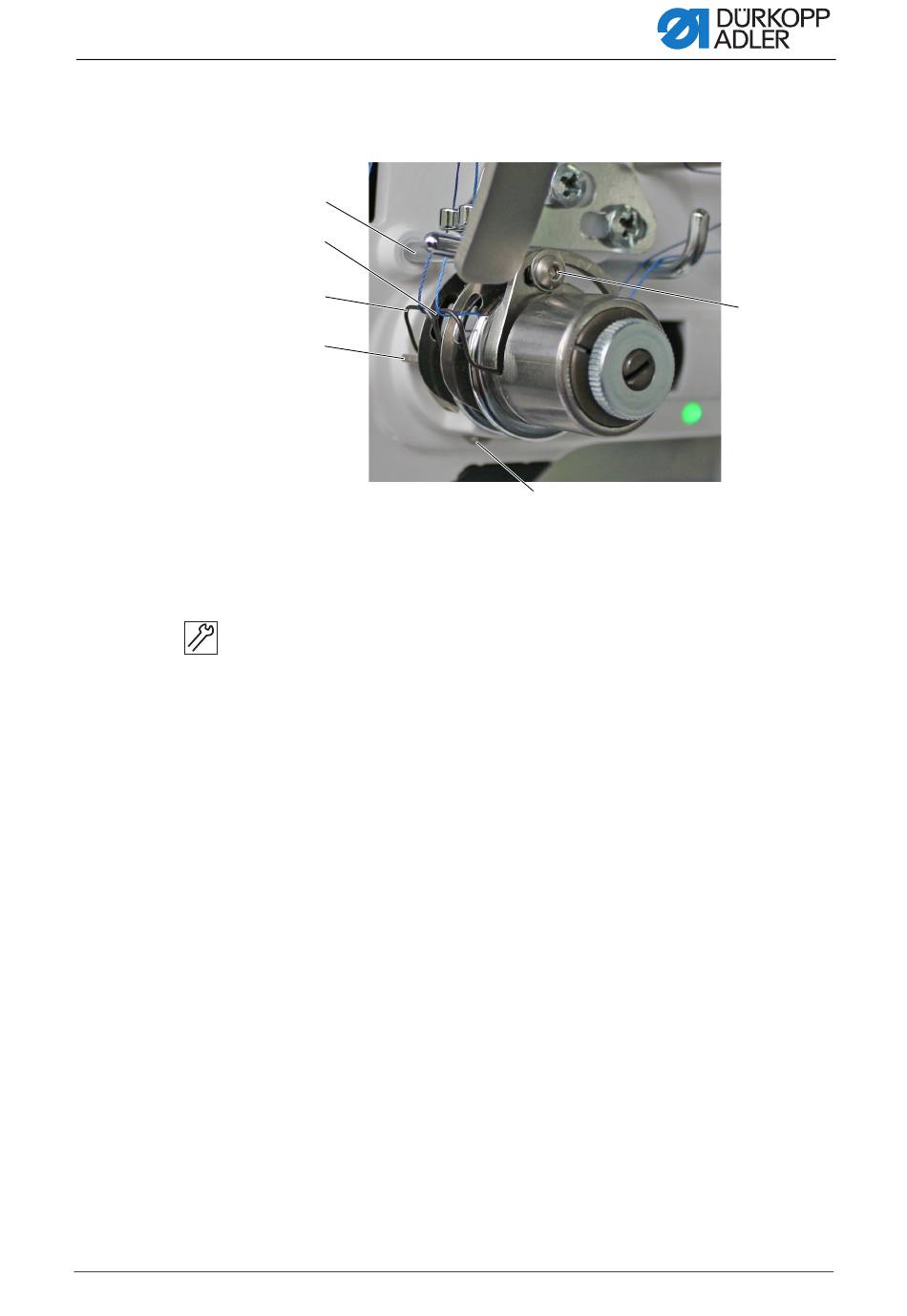

Abb. 61: Federweg einstellen (2)
(1) - Fadenführung
(2) - Vordere Fadenanzugsfeder
(3) - Hintere Fadenanzugsfeder
So stellen Sie den Federweg bei 2-Nadel-Maschinen ein:
1. Um den Federweg der hinteren Fadenanzugsfeder (3) einzustellen,
2. Anschlag (4) schieben, um den Federweg einzustellen.
3. Schraube (5) festschrauben.
4. Um den Federweg der vorderen Fadenanzugsfeder (2) einzustellen,
5. Schraube (6) festschrauben.
Serviceanleitung D869 e-con - 00.0 - 09/2023
①
②
③
④
Schraube (5) lösen.
• längerer Federweg: Anschlag (4) nach unten schieben.
• kürzerer Federweg: Anschlag (4) nach oben schieben.
Schraube (6) lösen und verschieben.
• längerer Federweg: Schraube (6) zur Fadenanzugsfeder hin
schieben.
• kürzerer Federweg: Schraube (6) von der Fadenanzugsfeder weg
schieben.
⑤
(4) - Anschlag
(5) - Schraube
(6) - Schraube
⑥
73
