Transporteur und Nadelstangenkulisse einstellen
7.2

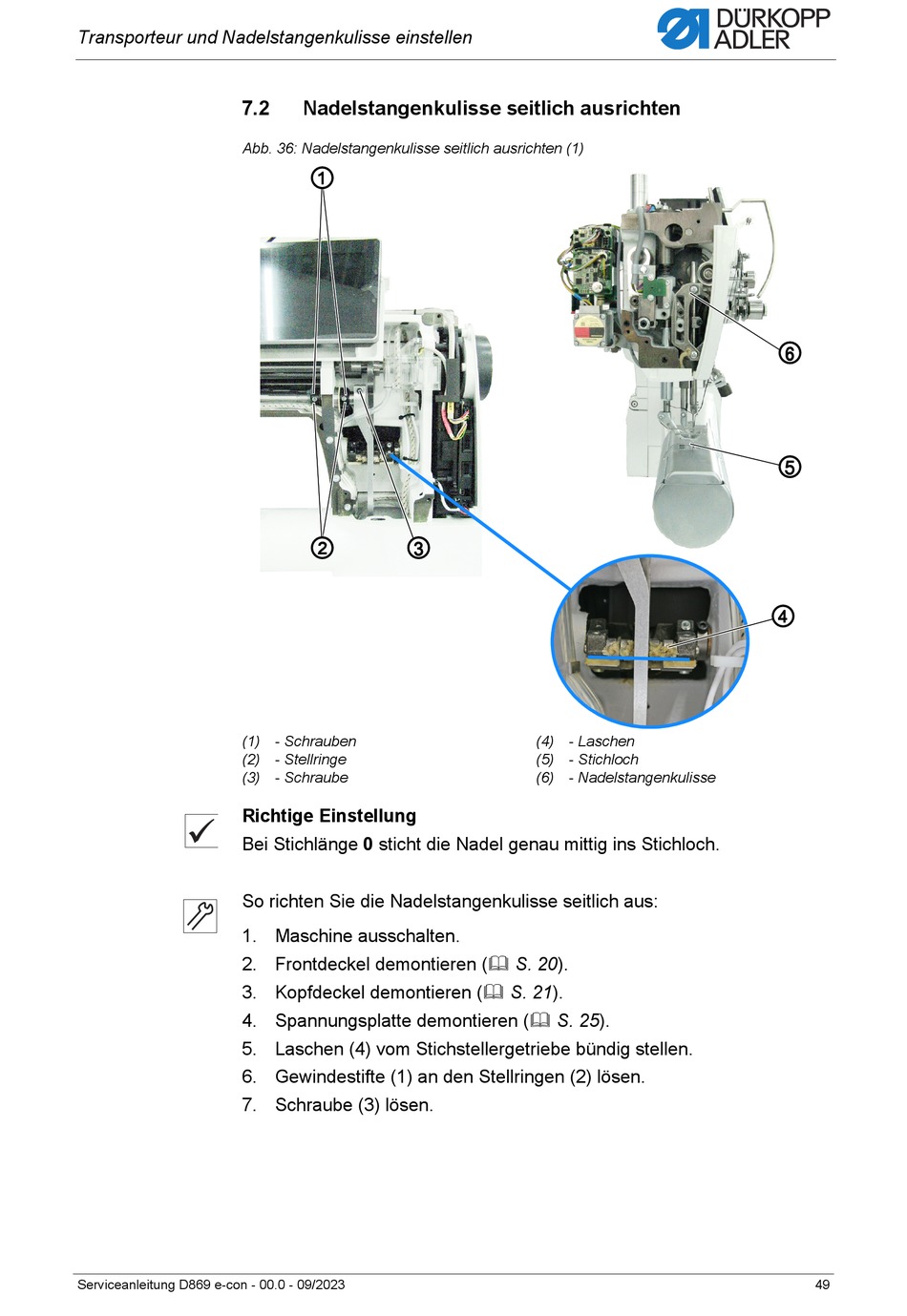

Abb. 36: Nadelstangenkulisse seitlich ausrichten (1)
(1) - Schrauben
(2) - Stellringe
(3) - Schraube
Richtige Einstellung
Bei Stichlänge 0 sticht die Nadel genau mittig ins Stichloch.
So richten Sie die Nadelstangenkulisse seitlich aus:
1. Maschine ausschalten.
2. Frontdeckel demontieren ( S. 20).
3. Kopfdeckel demontieren ( S. 21).
4. Spannungsplatte demontieren ( S. 25).
5. Laschen (4) vom Stichstellergetriebe bündig stellen.
6. Gewindestifte (1) an den Stellringen (2) lösen.
7. Schraube (3) lösen.
Serviceanleitung D869 e-con - 00.0 - 09/2023

Nadelstangenkulisse seitlich ausrichten

①
② ③
(4) - Laschen
(5) - Stichloch
(6) - Nadelstangenkulisse
⑥
⑤
④
