Arbeitsgrundlagen
2. Schrauben (2) festschrauben.
3.4.5 Motorabdeckung demontieren und montieren

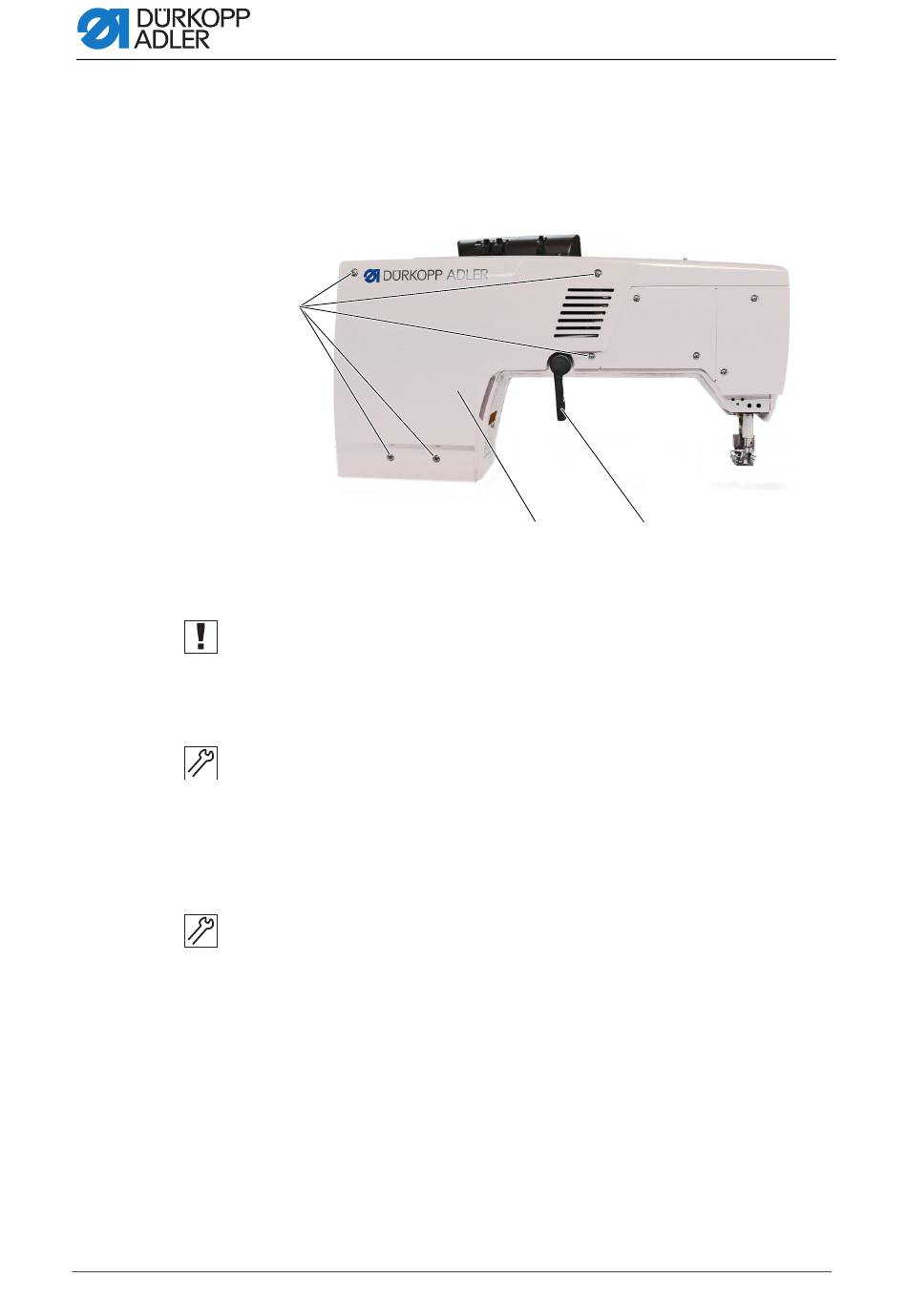

Abb. 10: Motorabdeckung demontieren und montieren
①
② ③
(1) - Schrauben (3) - Hebel
(2) - Motorabdeckung
Wichtig
Achten Sie beim Demontieren und Montieren der Motorabdeckung darauf,
keine Leitungen abzureißen.
Motorabdeckung demontieren
So demontieren Sie die Motorabdeckung:
1. Hebel (3) senkrecht stellen.
2. Schrauben (1) lösen.
3. Motorabdeckung (2) abnehmen.
Motorabdeckung montieren
So montieren Sie die Motorabdeckung:
1. Hebel (3) senkrecht stellen.
2. Motorabdeckung (2) aufsetzen.
3. Schrauben (1) festschrauben.
