Transporteur verschieben

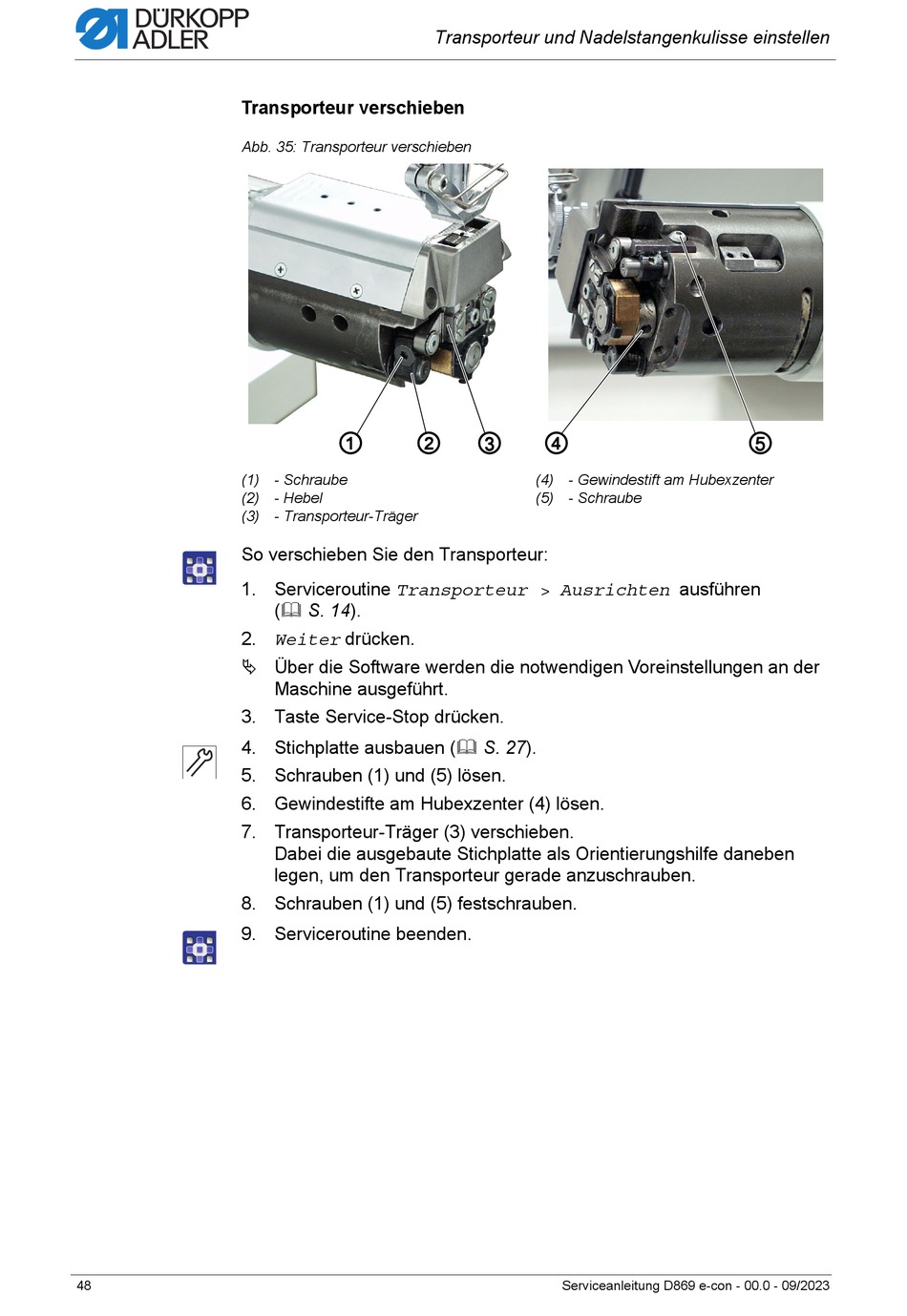

Abb. 35: Transporteur verschieben
(1) - Schraube
(2) - Hebel
(3) - Transporteur-Träger
So verschieben Sie den Transporteur:
1. Serviceroutine Transporteur > Ausrichten ausführen
2. Weiter drücken.
Über die Software werden die notwendigen Voreinstellungen an der
3. Taste Service-Stop drücken.
4. Stichplatte ausbauen ( S. 27).
5. Schrauben (1) und (5) lösen.
6. Gewindestifte am Hubexzenter (4) lösen.
7. Transporteur-Träger (3) verschieben.
8. Schrauben (1) und (5) festschrauben.
9. Serviceroutine beenden.
48
Transporteur und Nadelstangenkulisse einstellen
①
②
( S. 14).
Maschine ausgeführt.
Dabei die ausgebaute Stichplatte als Orientierungshilfe daneben
legen, um den Transporteur gerade anzuschrauben.
③
④
(4) - Gewindestift am Hubexzenter
(5) - Schraube
Serviceanleitung D869 e-con - 00.0 - 09/2023
