Zahnriemen
8. Schrauben (1) lösen.
9. Halter (10) mit Platine abnehmen.
Wichtig
10. Darauf achten, die Mutter (6) nicht zu verlieren.

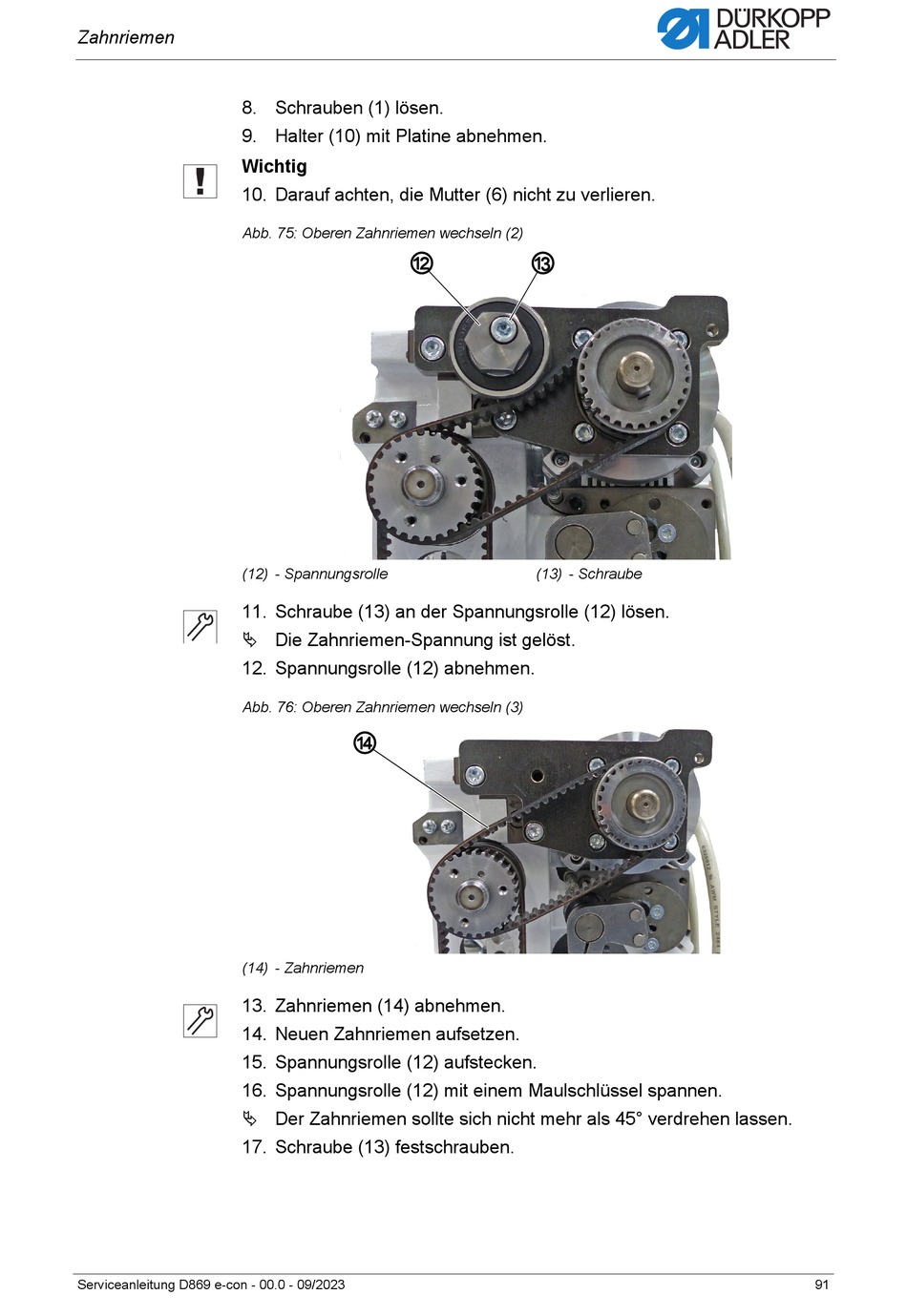

Abb. 75: Oberen Zahnriemen wechseln (2)
(12) - Spannungsrolle
11. Schraube (13) an der Spannungsrolle (12) lösen.
Die Zahnriemen-Spannung ist gelöst.
12. Spannungsrolle (12) abnehmen.
Abb. 76: Oberen Zahnriemen wechseln (3)
(14) - Zahnriemen
13. Zahnriemen (14) abnehmen.
14. Neuen Zahnriemen aufsetzen.
15. Spannungsrolle (12) aufstecken.
16. Spannungsrolle (12) mit einem Maulschlüssel spannen.
Der Zahnriemen sollte sich nicht mehr als 45° verdrehen lassen.
17. Schraube (13) festschrauben.
Serviceanleitung D869 e-con - 00.0 - 09/2023
⑫
⑭
⑬
(13) - Schraube
91
