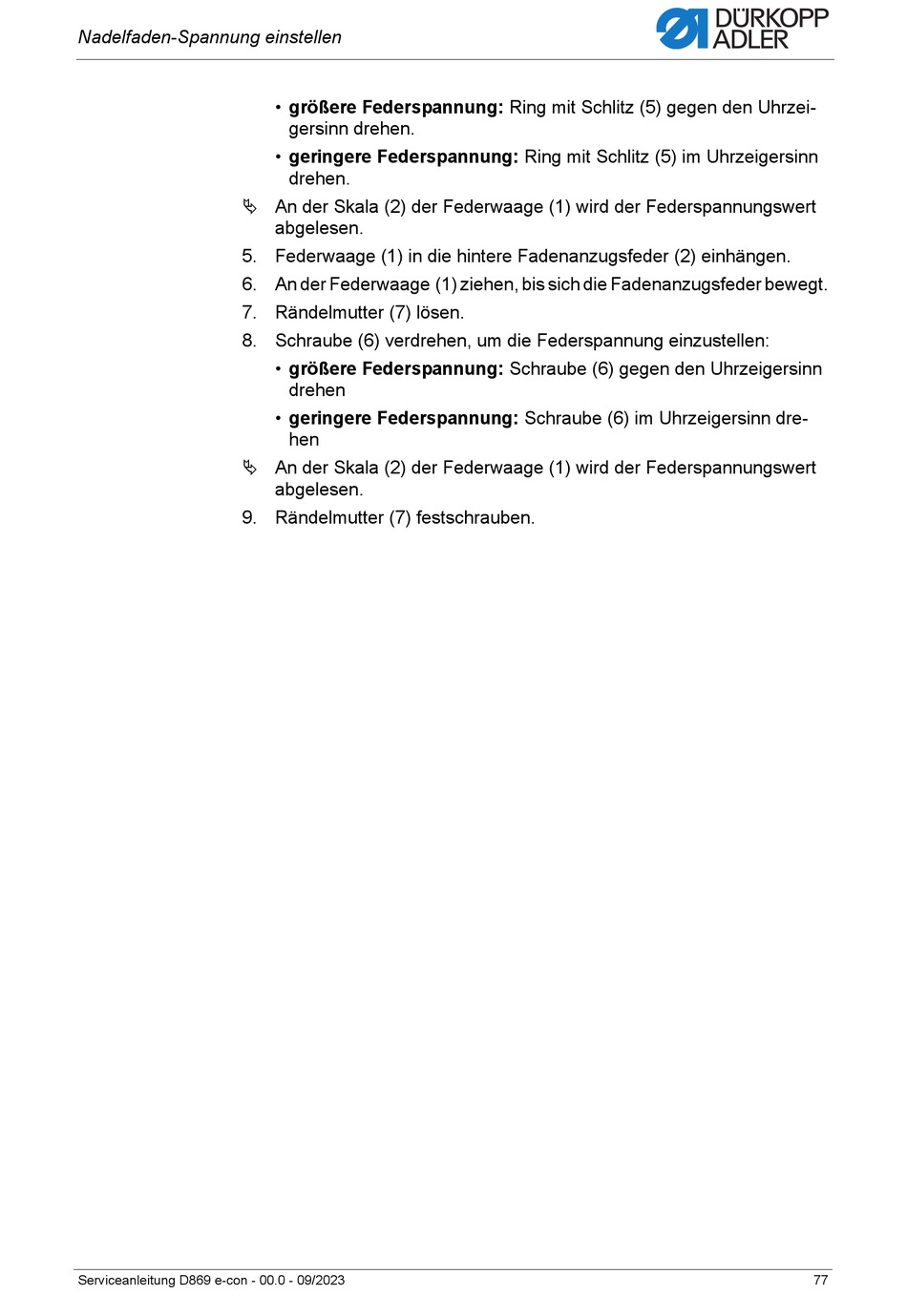

Nadelfaden-Spannung einstellen
An der Skala (2) der Federwaage (1) wird der Federspannungswert
5. Federwaage (1) in die hintere Fadenanzugsfeder (2) einhängen.
6. An der Federwaage (1) ziehen, bis sich die Fadenanzugsfeder bewegt.
7. Rändelmutter (7) lösen.
8. Schraube (6) verdrehen, um die Federspannung einzustellen:
An der Skala (2) der Federwaage (1) wird der Federspannungswert
9. Rändelmutter (7) festschrauben.
Serviceanleitung D869 e-con - 00.0 - 09/2023
• größere Federspannung: Ring mit Schlitz (5) gegen den Uhrzei-
gersinn drehen.
• geringere Federspannung: Ring mit Schlitz (5) im Uhrzeigersinn
drehen.
abgelesen.
• größere Federspannung: Schraube (6) gegen den Uhrzeigersinn
drehen
• geringere Federspannung: Schraube (6) im Uhrzeigersinn dre-
hen
abgelesen.
77
