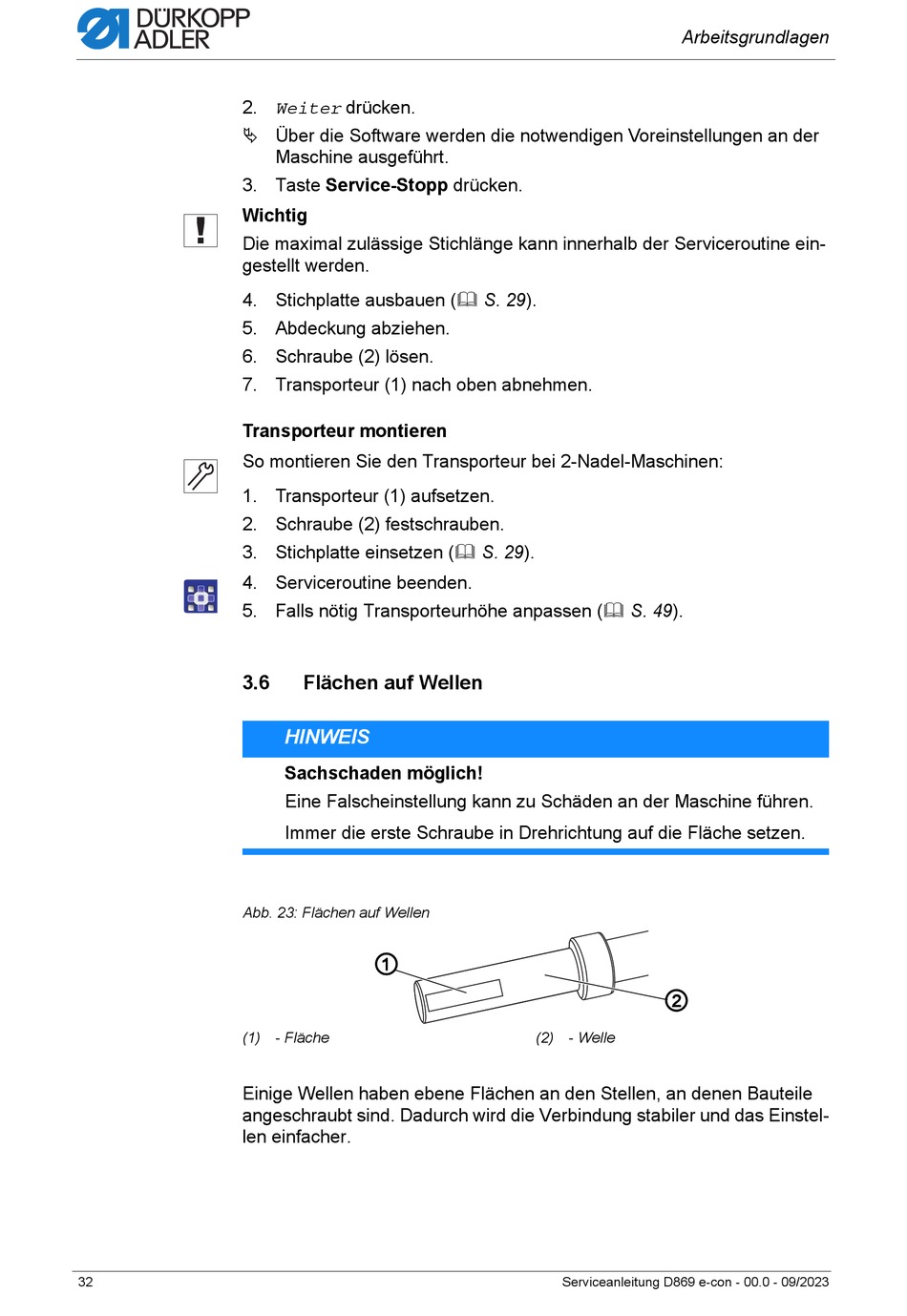

2. Weiter drücken.
Über die Software werden die notwendigen Voreinstellungen an der
3. Taste Service-Stopp drücken.
Wichtig
Die maximal zulässige Stichlänge kann innerhalb der Serviceroutine ein-
gestellt werden.
4. Stichplatte ausbauen ( S. 29).
5. Abdeckung abziehen.
6. Schraube (2) lösen.
7. Transporteur (1) nach oben abnehmen.
Transporteur montieren
So montieren Sie den Transporteur bei 2-Nadel-Maschinen:
1. Transporteur (1) aufsetzen.
2. Schraube (2) festschrauben.
3. Stichplatte einsetzen ( S. 29).
4. Serviceroutine beenden.
5. Falls nötig Transporteurhöhe anpassen ( S. 49).
3.6
Abb. 23: Flächen auf Wellen
(1) - Fläche
Einige Wellen haben ebene Flächen an den Stellen, an denen Bauteile
angeschraubt sind. Dadurch wird die Verbindung stabiler und das Einstel-
len einfacher.
32
Maschine ausgeführt.
Flächen auf Wellen
HINWEIS
Sachschaden möglich!
Eine Falscheinstellung kann zu Schäden an der Maschine führen.
Immer die erste Schraube in Drehrichtung auf die Fläche setzen.
①
Arbeitsgrundlagen
②
(2) - Welle
Serviceanleitung D869 e-con - 00.0 - 09/2023
