Transporteur und Nadelstangenkulisse einstellen
7.3

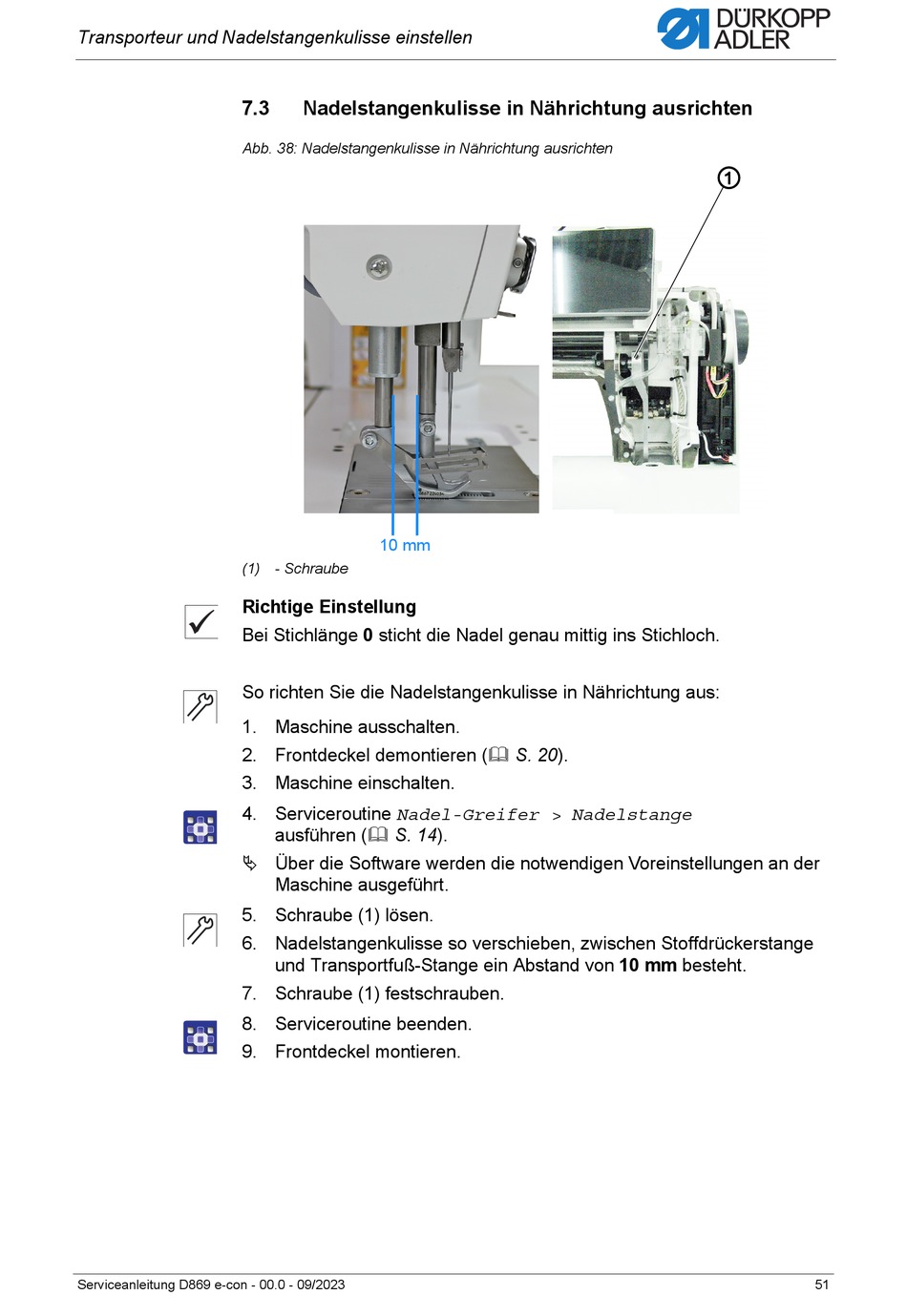

Abb. 38: Nadelstangenkulisse in Nährichtung ausrichten
(1) - Schraube
Richtige Einstellung
Bei Stichlänge 0 sticht die Nadel genau mittig ins Stichloch.
So richten Sie die Nadelstangenkulisse in Nährichtung aus:
1. Maschine ausschalten.
2. Frontdeckel demontieren ( S. 20).
3. Maschine einschalten.
4. Serviceroutine Nadel-Greifer > Nadelstange
Über die Software werden die notwendigen Voreinstellungen an der
5. Schraube (1) lösen.
6. Nadelstangenkulisse so verschieben, zwischen Stoffdrückerstange
7. Schraube (1) festschrauben.
8. Serviceroutine beenden.
9. Frontdeckel montieren.
Serviceanleitung D869 e-con - 00.0 - 09/2023
Nadelstangenkulisse in Nährichtung ausrichten
10 mm
ausführen ( S. 14).
Maschine ausgeführt.
und Transportfuß-Stange ein Abstand von 10 mm besteht.
①
51
