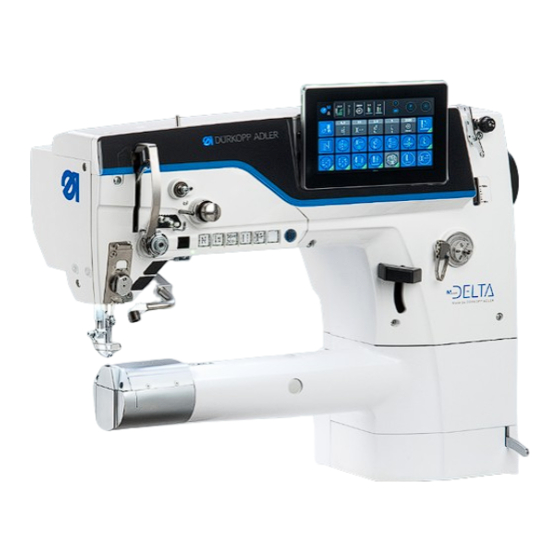

Seite 1 Betriebsanleitung D869 e-con...
Seite 2 WICHTIG VOR GEBRAUCH SORGFÄLTIG LESEN AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN Alle Rechte vorbehalten. Eigentum der Dürkopp Adler GmbH und urheberrechtlich geschützt. Jede Wiederverwendung dieser Inhalte, auch in Form von Auszügen, ist ohne vorheriges schriftliches Einverständnis der Dürkopp Adler GmbH verboten. Copyright © Dürkopp Adler GmbH 2023...
Seite 3: Inhaltsverzeichnis
Favoritentasten mit Funktion belegen ..........47 4.14 Nähen ....................48 Programmierung Commander DELTA..........51 Bedienfeld Commander DELTA ............51 Navigieren im Bedienfeld Commander DELTA ........52 5.2.1 Symbole und Kacheln ................. 53 5.2.2 Werte eingeben ................... 54 Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 4 Reinigen .................... 138 Schmieren ..................140 6.2.1 Maschinenoberteil schmieren............141 6.2.2 Greifer schmieren ................142 Pneumatisches System warten ............143 6.3.1 Betriebsdruck einstellen ..............143 6.3.2 Wasser-Öl-Gemisch ablassen............144 6.3.3 Filtereinsatz reinigen ................. 146 Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 5 Kundendienst ..................183 10.2 Meldungen der Software ..............183 10.3 Fehler im Nähablauf ................204 Technische Daten................207 11.1 Daten und Kennwerte................ 207 11.2 Anforderungen für den störungsfreien Betrieb ........208 Anhang ..................... 209 Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 6 Inhaltsverzeichnis Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 7: Über Diese Anleitung
Aufstellung ( S. 149) ist für das Fachpersonal wichtig. Eine Serviceanleitung wird gesondert ausgeliefert. Beachten Sie in Bezug auf die Mindestqualifikationen und weitere Voraussetzungen des Personals auch das Kapitel Sicherheit ( S. 9). Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 8: Darstellungskonventionen - Symbole Und Zeichen
Die Reihenfolge der Schritte müssen Sie unbedingt einhalten. • Aufzählungen sind mit einem Punkt gekennzeichnet. Resultat einer Handlung  Veränderung an der Maschine oder auf Anzeige/Bedienfeld. Wichtig Hierauf müssen Sie bei einem Handlungsschritt besonders ach- ten. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 9: Weitere Unterlagen
Für diese Zukaufteile haben die jeweiligen Hersteller eine Risikobeurteilung durchgeführt und die Übereinstimmung der Konstruktion mit den geltenden europäischen und nationalen Vor- schriften erklärt. Die bestimmungsgemäße Verwendung der ein- gebauten Komponenten ist in den jeweiligen Anleitungen der Hersteller beschrieben. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 10: Haftung
Zustand, in dem sie waren, als der Schaden festgestellt wurde. So sichern Sie Ihre Ansprüche gegenüber dem Transportunter- nehmen. Melden Sie alle anderen Beanstandungen unverzüglich nach dem Erhalt der Lieferung bei Dürkopp Adler. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 11: Sicherheit
Aufstellung Das Anschlusskabel muss einen landesspezifisch zugelassenen Netzstecker haben. Nur qualifiziertes Fachpersonal darf den Netz- stecker am Anschlusskabel montieren. Pflichten Landesspezifische Sicherheits- und Unfallverhütungsvorschriften des Betreibers und die gesetzlichen Regelungen zum Arbeits- und Umweltschutz beachten. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 12: Signalwörter Und Symbole In Warnhinweisen
Signalwörter Signalwörter und die Gefährdung, die sie beschreiben: Signalwort Bedeutung GEFAHR (mit Gefahrenzeichen) Nichtbeachtung führt zu Tod oder schwerer Verlet- zung WARNUNG (mit Gefahrenzeichen) Nichtbeachtung kann zu Tod oder schwerer Verlet- zung führen Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 13 Nichtbeachtung kann zu Umweltschäden führen HINWEIS (ohne Gefahrenzeichen) Nichtbeachtung kann zu Sachschäden führen Symbole Bei Gefahren für Personen zeigen diese Symbole die Art der Gefahr an: Symbol Art der Gefahr Allgemein Stromschlag Einstich Quetschen Umweltschäden Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 14 Tod oder schwerer Verletzung führen kann. VORSICHT Art und Quelle der Gefahr! Folgen bei Nichtbeachtung. Maßnahmen zur Abwehr der Gefahr.  So sieht ein Warnhinweis aus, dessen Nichtbeachtung zu mittelschwerer oder leichter Verletzung führen kann. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 15  So sieht ein Warnhinweis aus, dessen Nichtbeachtung zu Sachschäden führen kann. ACHTUNG Art und Quelle der Gefahr! Folgen bei Nichtbeachtung. Maßnahmen zur Abwehr der Gefahr.  So sieht ein Warnhinweis aus, dessen Nichtbeachtung zu Umweltschäden führen kann. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 16 Sicherheit Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 17: Gerätebeschreibung
(1) - Elektromotorische (5) - Taste Service-Stopp Fadenspannung (6) - elektronischer Stichstellerhebel (2) - Favoritentasten (7) - Spuler (elektromotorisch) (3) - Elektronisches Handrad (8) - Ölstand-Anzeige (4) - Tastenblock (9) - Bedienfeld Commander Delta Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 18: Bestimmungsgemäße Verwendung
Maßnahmen erforderlich sein, die mit DIN EN 60204-31 vereinbar sind. Nur autorisierte Personen dürfen an der Maschine arbeiten. Für Schäden bei nicht bestimmungsgemäßer Verwendung über- nimmt Dürkopp Adler keine Haftung. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 19: Konformitätserklärung
Gerätebeschreibung Konformitätserklärung Die Maschine entspricht den europäischen Vorschriften zur Ge- währleistung von Gesundheitsschutz, Sicherheit und Umwelt- schutz, die in der Konformitäts- bzw. Einbau-Erklärung angegeben sind. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 20 Gerätebeschreibung Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 21: Bedienung
Vorbereitungen möglichst nur bei ausgeschalteter Maschine vornehmen. Treffen Sie vor dem Nähen mit der Maschine folgende Vorberei- tungen: • Nadel einsetzen oder wechseln • Nadelfaden einfädeln • Greiferfaden einfädeln oder aufspulen • Fadenspannungen einstellen Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 22: Maschine Ein- Und Ausschalten
 Steuerung und Bedienfeld fahren herunter und befinden sich im Stand-By, die Taste (1) leuchtet rot. Ggf. Schalter (2) an der Rückseite der Steuerung in Stellung O drücken.  Die Maschine befindet sich nicht mehr im Stand-By. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 23: Nähleuchten Ein- Und Ausschalten
Um dies zu ermöglichen, muss die Ein- und Ausschaltfunktion auf die Tasten am Tastenblock übertragen werden. Die Belegung der Tasten kann über die Software am Bedienfeld eingestellt werden (Burger-Menü > Einstellungen > Bedie- ner-Konfiguration > Schnelltastenkonfiguration). Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 24: Nadel Einsetzen Oder Wechseln
Nach dem Einsetzen einer anderen Nadelstärke den Abstand zur Greiferspitze einstellen. 4.4.1 Bei 1-Nadel-Maschinen Abb. 4: Nadel einsetzen oder wechseln ① ② ③ ④ (1) - Nadelstange (3) - Hohlkehle (2) - Schraube (4) - Greifer Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 25 ( Serviceanleitung). Störung Falscher Greiferabstand kann folgende Störungen verursachen: • Wechsel auf dünnere Nadel: • Fehlstiche • Beschädigung des Fadens • Wechsel auf stärkere Nadel: • Beschädigung der Greiferspitze • Beschädigung der Nadel Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 26: Bei 2-Nadel-Maschinen
Neue Nadeln so ausrichten, dass die Hohlkehlen (3) zum Greifer (4) zeigen. Aus Bedienersicht zeigt die Hohlkehle (3) der linken Nadel nach links und die Hohlkehle (3) der rechten Nadel nach rechts. Schraube (2) festschrauben. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 27: Nadelfaden Einfädeln
Commander Delta an der Maschine. So starten Sie die Videoanleitung: Maschine einschalten. Auf dem Bedienfeld auf die Kachel klicken.  Es öffnet sich das Fenster Einfädeln: ein Nadel. Die Videoanleitung startet automatisch. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 28: Bei 1-Nadel-Maschinen
Abb. 6: Nadelfaden einfädeln (1) ① ⑦ ⑥ ⑤ ④ ② ③ (1) - Rohr (5) - vordere Spannung (2) - Fadenanzugsfeder (6) - hintere Spannung (3) - Haken (7) - Vorspannung (4) - Stift Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 29 Uhrzeigersinn durch die vordere Spannung (5) führen. Abb. 7: Nadelfaden einfädeln (2) ⑥ ⑤ (5) - vordere Spannung (6) - hintere Spannung Faden über den Haken (3) führen und von unten im Uhrzei- gersinn durch die Fadenanzugsfeder (2) führen. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 30 Regulators (11) führen. Faden von rechts nach links durch die untere Führung des Fadenhebels (12) fädeln. 10. Faden durch die obere Fadenführung (10) fädeln. 11. Faden durch ein Loch der unteren Fadenführung (9) fädeln. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 31 Prüfen Sie die Fadenlänge. Wenn das lose Fadenende zu lang ist, kann der Faden vom Greifer erfasst werden und eine Störung verursachen. Wenn das lose Fadenende zu kurz ist, kann nicht angenäht werden. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 32: Bei 2-Nadel-Maschinen
Bei 2-Nadel-Maschinen So fädeln Sie die Nadelfäden ein: Garnrollen auf den Garnständer stecken. Der Abwickelarm muss dabei direkt über den Garnrollen ste- hen. Fäden von hinten nach vorne durch die Fadenführungen am Abwickelarm fädeln. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 33: Rechten Nadelfaden Einfädeln
(16) - Vorspannung So fädeln Sie den rechten Nadelfaden ein: Faden von oben in das Rohr (1) stecken und durchführen. Faden aus dem Rohr (1) gegen den Uhrzeigersinn um die Vorspannung (16) führen. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 34 Prüfen Sie die Fadenlänge. Wenn das lose Fadenende zu lang ist, kann der Faden vom Greifer erfasst werden und eine Störung verursachen. Wenn das lose Fadenende zu kurz ist, kann nicht angenäht werden. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 35: Linken Nadelfaden Einfädeln
(8) - Fadenführung So fädeln Sie den rechten Nadelfaden ein: Faden von oben in das Rohr (1) stecken und durchführen. Faden aus dem Rohr (1) gegen den Uhrzeigersinn um die Vorspannung (15) führen. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 36 Prüfen Sie die Fadenlänge. Wenn das lose Fadenende zu lang ist, kann der Faden vom Greifer erfasst werden und eine Störung verursachen. Wenn das lose Fadenende zu kurz ist, kann nicht angenäht werden. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 37: Greiferfaden Aufspulen
Schäden am Spuler führen kann. So spulen Sie den Greiferfaden auf: Garnrolle auf den Garnständer stecken. Der Abwickelarm muss dabei direkt über der Garnrolle ste- hen. Faden von hinten nach vorne durch die Fadenführung am Abwickelarm fädeln. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 38 Faden von links nach rechts durch das dritte Loch der Fadenführung (2) führen und im Uhrzeigersinn um die Vorspannung (1) führen. Faden nach links durch die Fadenführung (3) führen. Faden von links nach rechts durch das unterste Loch der Fadenführung (3) führen. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 39 Nähen anzufangen. Nutzen Sie dazu den Spulermo- dus im Manuellen Modus ( S. 102). 12. Volle Spule abziehen. 13. Faden hinter dem Messer (6) abreißen. 14. Volle Spule in den Greifer einsetzen ( S. 38). Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 40: Spule Wechseln
Abb. 16: Spule wechseln (1) ⑥ ⑤ ① ② ③ ④ (1) - Schlitz (4) - Schlitz (2) - Führung (5) - Spule (3) - Spannungsfeder (6) - Spulengehäuse-Klappe So wechseln Sie die Spule: Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 41 Wenn der Greiferfaden gewechselt werden muss, leuchtet die LED-Anzeigelampe (7) am Maschinenarm. Wichtig Die Spulen verfügen über eine Faden-Vorratsrille am Spulenkern. Spule so in den Greifer setzen, dass die Faden-Vorratsrille unten liegt. Sonst funktioniert der Restfaden-Wächter nicht. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 42: Fadenspannung
(2) - Greiferfaden-Spannung stärker als Nadelfaden-Spannung (3) - Nadelfaden-Spannung stärker als Greiferfaden-Spannung 4.8.1 Nadelfaden-Spannung einstellen Die Nadelfaden-Spannung kann nur über die Software des Com- mander Delta eingestellt werden, genaueres ist im Kapitel Pro- grammierung beschrieben ( S. 51). Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 43: Greiferfaden-Spannung Einstellen
Schraube (2) eingestellt. So stellen Sie die Greiferfaden-Spannung ein: Schraube (2) drehen. • Greiferfaden-Spannung erhöhen: Schraube (2) im Uhr- zeigersinn drehen • Greiferfaden-Spannung verringern: Schraube (2) gegen den Uhrzeigersinn drehen Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 44: Nadelfaden-Regulator Einstellen
(1) - Nadelfaden-Regulator (2) - Schraube So stellen Sie den Nadelfaden-Regulator ein: Schraube (2) lösen. • Spannung erhöhen: Nadelfaden-Regulator (1) nach rechts schieben • Spannung verringern: Nadelfaden-Regulator nach (1) links schieben Schraube (2) festschrauben. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 45: Nähfüße Lüften
 Die Maschine stoppt und lüftet die Nähfüße. Die Nähfüße bleiben oben, solange das Pedal halb rück- wärts getreten ist. ODER Pedal (1) vollständig rückwärts treten.  Das Fadenabschneiden wird aktiviert und die Nähfüße wer- den gelüftet. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 46: Rückwärtsnähen Mit Stichstellerhebel (Optional)
Abb. 22: Rückwärtsnähen mit Stichstellerhebel ① (1) - Stichstellerhebel Stichstellerhebel (1) langsam nach unten drücken.  Die Stichlänge wird immer kleiner. In der unteren Endstellung näht die Maschine rückwärts mit der eingestellten Stichlänge. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 47: Hubschnellverstellung Einstellen (Optional)
(6) - Zusatzwert (3) - Nadelposition Nadelfaden-Spannung (4) - Riegelunterdrückung (7) - frei belegbare Taste Funktion aktivieren So aktivieren Sie eine Funktionstaste: Taste nach Wunsch drücken.  Funktion ist aktiviert. Die Taste leuchtet. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 48: Bedienung
Bei aktivierter Taste wird mit programmierter Zusatz- Fadenspannung genäht. Frei belegbar Die Taste ist frei belegbar. Bei der Auslieferung ist die Maschine so eingestellt, dass durch Drücken der Taste die Unterarmbeleuch- tung eingeschaltet wird. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 49: Favoritentasten Mit Funktion Belegen
Sie diese während des Nähens schnell einschal- ten können. Abb. 24: Favoritentasten mit Funktion belegen ① (1) - Favoritentasten Die Favoritentasten sind frei belegbar. Die Einstellungen können in der Software vorgenommen werden ( S. 51). Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 50: Nähen
Maschine steht still Nadel oben. Nähfüße unten. Nähgut positi- • Pedal halb nach hinten treten (Position -1) onieren Nähfüße werden angehoben. • Nähgut positionieren. • Pedal loslassen. Nähfüße werden auf das Nähgut abgesenkt. Am Nahtanfang Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 51 Naht beenden • Pedal vollständig nach hinten treten (Position -2) und und Nähgut getreten halten. entnehmen Endriegel wird genäht und Faden wird geschnitten (wenn eingestellt). Maschine stoppt. Nadel oben. Nähfüße oben. • Nähgut entnehmen. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 52 Bedienung Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 53: Programmierung Commander Delta
Alle Einstellungen in der Software der Maschine erfolgen über das Bedienfeld Commander DELTA. Information Wenn ein Wert eingegeben wird, der nicht im vorgegebenen Wertebereich liegt, übernimmt die Software automatisch den Grenzwert aus dem Wertebereich, welcher der Eingabe am nächsten liegt. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 54: Navigieren Im Bedienfeld Commander Delta
Seiten des Hauptbildschirms (2) angezeigt werden, können an- gepasst werden. Die Individualisierung erfolgt über die Einstellun- gen des Bedienfelds,  S. 76. Abb. 27: Navigieren im Bedienfeld Commander DELTA ① ② (1) - Statusleiste (2) - Hauptbildschirm Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 55: Symbole Und Kacheln
Parameter, bei denen man einen Zahlenwert eingeben kann/muss. Eingabe durch Drücken möglich. Blaue Kacheln (rastend) Die dunklen Kacheln mit runder weißer Linie können durch Drücken aktiviert oder deaktiviert werden. Es sind keine Werte einstellbar. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 56: Werte Eingeben
Die Eingabe von Werte kann über die Tasten oder oder eine integrierte Bildschirmtastatur erfolgen. Rot hinterlegte Werte sind ungültig, sie entsprechen nicht dem vorgegebenen Wertebereich. Bei ungültigen Werten, setzt die Software automatisch den Grenzwert aus dem Wertebereich. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 57: Navigation Im Burger-Menu
Sobald die Icons im Bedienfeld sichtbar sind, können Sie ange- wählt werden. Der Bediener muss sich einloggen und gelangt je nach vorheriger Auswahl zur Sprachwahl oder den Einstellungen. Symbol Erläuterung Sprachauswahl Einstellungen Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 58: Bediener-Konfiguration
 Es öffnet sich die Oberfläche zum Navigieren. Abb. 29: Bediener-Konfiguration (1) ① (1) - Einstellungen Auf Einstellungen (1) drücken.  Die Oberfläche der Einstellungen öffnet sich. Abb. 30: Bediener-Konfiguration (2) ② (2) - Bediener-Konfiguration Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 59: Sprache Einstellen
Auf die Anzeige der Sprache (1) drücken.  Eine Liste mit der Sprachauswahl öffnet sich: Abb. 32: Sprache einstellen (2) Auf die gewünschte Sprache drücken.  Die Sprache des Bedienfelds wird direkt umgestellt. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 60: Helligkeit Einstellen
Geben Sie den gewünschten Wert per Tastatur ein oder mit den Tasten oder  Die Helligkeit des Bedienfelds wird angepasst. 5.3.3 Lautstärke einstellen Hier kann die Audio-Lautstärke eingestellt werden. Abb. 34: Audio-Lautstärke einstellen (1) ① (1) - Anzeige Audio-Lautstärke Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 61: Benutzermanagement Verwalten
Hier kann die Belegung der Tasten des Tastenblocks und der Favoritentasten vorgenommen werden. Abb. 35: Schnelltastenkonfiguration einstellen (1) ① (1) - Anzeige Audio-Lautstärke So stellen Sie die Schnelltastenkonfiguration ein: Auf den Unterpunkt Schnelltastenkonfiguration (1) drücken.  Die Oberfläche der Schnelltastenkonfiguration öffnet sich: Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 62 Auf die Funktion für die Belegung der Taste drücken. Durch Drücken die Option Tastend oder Rastend wählen. Auf einen Bereich außerhalb der Auswahl drücken, um die Auswahl zu verlassen.  Die vorgenommenen Einstellungen werden gespeichert. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 63: Bildschirmkonfiguration Einstellen
Sie müssen als Default Technician eingeloggt sein. So loggen Sie sich als Default Technician ein: Auf das Symbol für die Navigation drücken.  Es öffnet sich die Oberfläche zum Navigieren. Abb. 38: Benutzermanagement (1) ① (1) - Ausloggen Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 64  Der Benutzer wird eingeloggt. So gelangen Sie in das Benutzermanagement: Auf das Symbol für die Navigation drücken.  Es öffnet sich die Oberfläche zum Navigieren. Abb. 39: Benutzermanagement (2) ② (2) - Einstellungen Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 65  Die Oberfläche für das Benutzermanagement öffnet sich - je nach Benutzer mit unterschiedlichem Aussehen. Abb. 41: Benutzermanagement (4) Die gewünschten Einstellungen vornehmen (Erläuterungen siehe  S. 64). Über zurück in die Einstellungen oder über zurück in den Manuellen Modus. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 66: Berechtigungen Als Default Technician
Einem Benutzer kann mehr als mehrere Rollen zugewiesen wer- eine Rolle zugewiesen werden. den - so erhält er seine Berechti- Mit einer Rolle kann man sich nicht gungen. einloggen, das geht nur als Benut- zer. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 67  Die Rolle wird blau hinterlegt. drücken.  Die Rolle verschwindet aus der Liste, sie ist gelöscht. Information Rollen, die das Symbol hinter dem Namen haben, sind werksseitig angelegt. Sie können nicht gelöscht werden. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 68 Zugriff auf das Programminterface Editieren Zugriff auf das Programminterface Einstellungen Zugriff Standard-Ebene Zugriff Techniker-Ebene Manueller Modus Editieren Statusleiste Editieren Hauptbildschirm Zugriff Rolle Hauptbildschirm Zugriff Rolle Statusleiste Editieren Nähparameter Zugriff Schalte zum Automatik Modus Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 69 Umschalten der Nadelfaden-Spannung Editieren Nähfuß-Druck Editieren Nähfuß-Hub Editieren Umschalten der Nähfuß-Hubhöhe Editieren Zwischenriegel Editieren Max. Nähgeschwindigkeit Editieren Riegel am Nahtanfang Editieren Riegel am Nahtende Editieren Halber Stich/Einzelstich Editieren Fadenschneider aktiv Editieren Nadelfaden-Klemme Editieren Einfädelhilfe Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 70 Untermenü Peilstich Zugriff Untermenü Kantenabstand (Zusatzwert) Zugriff Untermenü Spulenstichzähler zurücksetzen Zugriff Untermenü Tagesstückzähler zurücksetzen Zugriff Nahtmittenführung aktiviert Benutzermanagement Editieren Aktueller Benutzer Editieren Rolle bis zum Techniker Editieren Benutzer bis zum Techniker Editieren Auto-Login editierbar Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 71: Benutzer Verwalten
Auf der linken Seite steht eine Liste aller angelegter Benutzer (2). Wenn man dort einen Benutzer antippt, kann man auf der rechten Seite sehen, welche Einstellungen (3) für den ausgewählten Be- nutzer getroffen wurden. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 72  In der Liste erscheint ein neuer Benutzer. Einstellungen für den Benutzer vornehmen (siehe Tabelle unten). Einstellungen des Benutzers Icon Einstellung Erläuterung Allgemein Name des Benutzers, NICHT Vorname verwechseln mit den Daten für den Login! Name Berechtigung Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 73 Stick Automatischer Login bei Automatisches Maschinenstart, Login nicht Einloggen beim erforderlich Systemstart Rollen ( S. 65) Schieberegler aktiv/inaktiv, Techniker für die Zuweisung der Rolle Schieberegler aktiv/inaktiv, Benutzer für die Zuweisung der Rolle Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 74: Benutzer Einloggen
Auf das Symbol für die Navigation drücken.  Es öffnet sich die Oberfläche zum Navigieren. Abb. 46: Benutzer einloggen (1) ① (1) - Ausloggen Auf Ausloggen (1) drücken.  Die Oberfläche zum Einloggen öffnet sich. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 75: Mit Benutzername Und Passwort Einloggen
( S. 69). Den Punkt Anmeldung mit USB-Stick drücken.  Es erscheint ein neues Fenster. USB-Stick in einen der Anschlüsse am Bedienfeld stecken. USB-Stick auswählen, der dem Benutzer für den Login zuge- wiesen werden soll. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 76: Mit Nfc-Chip Einloggen
 Das Fenster verschwindet und die Funktion Login mit NFC-Chip ist aktiv. Login mit NFC-Chip So loggen Sie sich mit einem NFC-Chip ein: Zugewiesenen NFC-Chip vor die linke Seite des Bedienfelds halten.  Bei korrekt zugewiesenem NFC-Chip, wird der Benutzer eingeloggt. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 77: Betriebsmodi Der Software
Nähparameter wie Stichlänge, Nadelfa- den-Spannung etc. zugewiesen sind. • Programmieren Der Programmiermodus erlaubt ein schnelles und einfaches Erstellen, Anpassen oder Löschen von Nahtprogrammen. Im weiteren Verlauf werden die einzelnen Modi und deren Nutzung ausführlich erläutert. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 78: Manuellen Modus Nutzen
Der Hauptbildschirm besteht aus drei Seiten, die individuell an- gepasst werden können. So passen Sie die Kacheln auf dem Hauptbildschirm an: Auf das Symbol für die Navigation drücken.  Es öffnet sich die Oberfläche zum Navigieren. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 79 Abb. 49: Bedieneroberfläche einrichten (2) ② ③ (2) - Bildschirmkonfiguration (3) - Konfiguration Hauptbildschirm Unter Bildschirmkonfiguration (2) auf Manueller Modus - Konfiguration Hauptbildschirm (3) drü- cken.  Die Oberfläche zur Konfiguration des Hauptbildschirms öff- net sich. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 80: Unter Bildschirmkonfiguration (4) Auf Manueller
Abb. 51: Bedieneroberfläche einrichten (4) ④ ⑤ (4) - Bildschirmkonfiguration (5) - Konfiguration Statusleiste Unter Bildschirmkonfiguration (4) auf Manueller Modus - Konfiguration Statusleiste (5) drücken.  Die Oberfläche zur Konfiguration der Statusleiste öffnet sich. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 81: Default-Einstellungen Der Statusleiste
Nähgeschwindigkeit Abstand Erkennung Kantenanschlag (wenn vorhanden) Nahtlänge Leer Stichzählung 5.6.2 Parameter einstellen Im Manuellen Modus können diverse Parameter eingestellt wer- den. Welche Funktionen und Auswirkungen die Parameter haben, wird im weiteren Verlauf erläutert. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 82 Abb. 54: Parameter einstellen ⑤ ⑥ ① ② ③ ④ (1) - Suche (4) - Parameter Segment (2) - Parameter segmentübergreifend (5) - Parameter Segmentanfang (3) - Parameter Segmentende (6) - Kontextbezogene Hilfe Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 83: Parameter Segmentübergreifend Einstellen
Spulenüberwachung-Modus Wertebereich Peilstich-Position Zum genauen Positionieren des Nähguts 000 - 359 [°] beim Annähen, kann der Abstand der Nadel zum Material angepasst werden. Der eingegebene Wert entspricht hier der Gradzahl auf dem Handrad. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 84 Der Nähfuß-Hub kann softwarege- Nähfuß-Hub steuert an unterschiedliche Mate- rialstärken angepasst werden. Je nach Materialstärke verändert Stichlänge sich die Stichlänge minimal. Des- wegen kann die Stichlänge soft- waregesteuert an unterschiedliche Materialstärken angepasst wer- den. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 85 Der Nähfuß-Druck kann software- Nähfuß-Druck gesteuert an unterschiedliche Materialstärken angepasst wer- den. Die maximale Nähgeschwindigkeit Max.Nähgeschwindigkeit kann softwaregesteuert an unter- schiedliche Materialstärken ange- passt werden. Ausgang (siehe  S. 94) Ausgang 1-16 Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 86: Parameter Spulenüberwachung-Modus Einstellen
Maschinenarm bei leerer Spule. Wertebereich Nähfuß unten An/Aus Wertebereich t Luftstrom 0000 - 5000 [ms] Dauer, mit der die Linse durch Druckluft freigeblasen wird. Der Vor- gang findet zusammen mit dem Abschneiden des Fadens statt. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 87 LEDs am Maschinenarm bei leerer Spule. Wertebereich Nähfuß unten An/Aus Wertebereich Reset erforderlich An/Aus Erst nach einem Spulenwechsel und der Bestätigung der Meldung am Bedienfeld ist ein Weiternähen möglich. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 88: Geschwindigkeitseinfluss Einstellen
2.On 2. Wert des Parameters eingeschaltet. Wird die Drehzahl wieder unterschritten, wird NICHT auf den Grundwert des Parameters geschaltet. Erst nach Beenden der Naht durch Fadenschneiden ist der Grundwert des Parameters wieder gesetzt. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 89: Einstellmöglichkeiten Stichlänge
Nähgeschwindigkeit Wertebereich den soll. 0000 - 4000 [rpm] (je nach Unterklasse) Drehzahl, ab der die 2.Wert An Min. 2. Stichlänge genutzt wer- Nähgeschwindigkeit Wertebereich den soll. 0000 - 4000 [rpm] (je nach Unterklasse) Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 90: Einstellmöglichkeiten Nadelfaden-Spannung
Nähgeschwindigkeit Wertebereich genutzt werden soll. 0000 - 4000 [rpm] (je nach Unterklasse) Drehzahl, ab der die 2.Wert An Min. 2. Nadelfaden-Spannung Nähgeschwindigkeit Wertebereich genutzt werden soll. 0000 - 4000 [rpm] (je nach Unterklasse) Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 91: Einstellmöglichkeiten Nähfuß-Druck
Nähfuß-Drucks Nähgeschwindigkeit Wertebereich beginnen soll. 0000 - 4000 [rpm] (je nach Unterklasse) Drehzahl, bis zu der die Max. Erhöhung des Nähfuß- Nähgeschwindigkeit Wertebereich Drucks stattfinden soll. 0000 - 4000 [rpm] (je nach Unterklasse) Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 92: Parameter Materialstärken-Erkennung Einstellen
2. Wert des Parameters eingeschaltet. Wird die Materialstärke wieder unterschritten, wird NICHT auf den Grundwert des Parameters geschaltet. Erst nach Beenden der Naht durch Fadenschneiden ist der Grundwert des Parameters wieder gesetzt. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 93 Hubs stattfinden soll. Materialstärke, ab der die 2.OnOff Min.Materialstärke Wertebereich 00.0 - 2. Nähfuß-Hub-Höhe 10.0 [mm] genutzt werden soll. Materialstärke, ab der die 2.On Min.Materialstärke Wertebereich 00.0 - 2. Nähfuß-Hub-Höhe 10.0 [mm] genutzt werden soll. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 94 Materialstärke, ab der die 2.OnOff Min.Materialstärke Wertebereich 00.0 - 2. Stichlänge genutzt wer- 10.0 [mm] den soll. Materialstärke, ab der die 2.On Min.Materialstärke Wertebereich 00.0 - 2. Stichlänge genutzt wer- 10.0 [mm] den soll. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 95 Materialstärke, bei der die Min.Materialstärke Wertebereich Erhöhung des Nähfuß- 00.0 - 10.0 [mm] drucks beginnen soll. Materialstärke, bis zu der Max.Materialstärke Wertebereich die Erhöhung des Nähfuß- 00.0 - 10.0 [mm] drucks stattfinden soll. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 96: Parameter Ausgänge (Ausgang) Einstellen
Dieser Parameter kann nur genutzt werden, wenn in der Techni- ker-Ebene die virtuellen Ausgänge einem physikalischen Aus- gang zugewiesen werden. Dazu muss auf der Techniker-Ebene der Parameter Konfiguration Zusatz I/O konfiguriert wer- den, Details dazu sind in der  Serviceanleitung erläutert. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 97: Parameter Segmentanfang Einstellen
An dieser Stelle wird die Wartezeit in 0000 - 1000 [ms] den Umkehrpunkten (zum Beispiel beim Wechsel der Nährichtung) eingestellt. Eine kurze Wartezeit im Millisekunden- bereich soll eine gleichbleibende Quali- tät der Naht sichern (Zierstichriegel) Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 98 Es kann lediglich die Anzahl der Vor- Wertebereich wärts- und Rückwärtsstiche gewählt 01 - 50 werden. Die Stichlänge ist nicht indivi- duell einstellbar, sie entspricht der Anzahl der Riegelteilstrecken Stichlänge des normalen Anfangsrie- Wertebereich gels. 01 10 Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 99 Anzahl der Teilstrecken mit der Nährichtung (vorwärts - gerade Anzahl von Teilstrecken) oder gegen die Näh- richtung (rückwärts - ungerade Anzahl von Teilstrecken). Mit der Einstellung dieses Parameters wird die Nährichtung des Riegels umge- kehrt. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 100: Parameter Segment Einstellen
Max. Nähgeschwindigkeit An dieser Stelle ist die Reduzierung 0050 - 3800 [rpm] der maximalen Nähgeschwindigkeit (je nach Unterklasse) möglich. Der Wert für die maximale Nähgeschwindigkeit kann in der Tech- niker-Ebene der Software eingegeben werden. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 101: Parameter Segmentende Einstellen
Parameter Einstellung Parameter Nahtende Wertebereich Nähfuß-Lüftung nach Fadenab- An/Aus schneider Wertebereich Höhe Nähfuß-Lüftung nach Faden- 00 - 20 [mm] schneiden (je nach Unterklasse) Wertebereich Fadenabschneider An/Aus Endriegel Parameter Wertebereich Riegel am Nahtende An/Aus Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 102 Wenn diese Funktion aktiviert ist, kann An/Aus jeder Stich des Riegels einzeln über Betäti- gen des Pedals genäht werden. Die Funk- tion ist nur sinnvoll nutzbar, wenn die Drehzahl im Riegel sehr gering eingestellt ist. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 103 Anzahl der Teilstrecken mit der Nährich- tung (vorwärts - gerade Anzahl von Teilstre- cken) oder gegen die Nährichtung (rückwärts - ungerade Anzahl von Teilstre- cken). Mit der Einstellung dieses Parameters wird die Nährichtung des Riegels umgekehrt. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 104: Spulermodus Nutzen
 Der Aufspulmodus beginnt. Automatischen Modus nutzen Der Automatischen Modus umfasst alle gespeicherten Program- So gelangen Sie in den Automatischen Modus: Auf das Symbol für die Navigation drücken.  Es öffnet sich die Oberfläche zum Navigieren. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 105  Die Oberfläche des Automatischen Modus öffnet sich. Das zuletzt gewählte Programm wird geladen. Je nach Programm erscheinen unterhalb der oberen Leiste ver- schiedene Kacheln und Informationen: Abb. 56: Automatischen Modus nutzen (2) Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 106: Im Automatischen Modus Nähen
über das Programmieren ( S. 106) fest. 5.7.1 Im Automatischen Modus nähen So nähen Sie im Automatischen Modus: Programm wählen. Pedal nach vorne treten und nähen.  Man kann folgendes auf dem Bedienfeld sehen: Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 107 Taste/Pedal Funktion Schritt vor- oder zurückblättern in Nähten/Segmenten Pedal halb Nähfuß lüften. zurücktreten Pedal voll Abschneiden bzw. Abbruch des Programms. zurücktreten Das Programm bleibt am Abschneidepunkt stehen. oder über X abbrechen Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 108: Programm Im Automatischen Modus Abbrechen
Programmiermodus nutzen Im Programmiermodus können Programme kopiert, neu erstellt und angepasst werden. So gelangen Sie in den Programmiermodus: Auf das Symbol für die Navigation drücken.  Es öffnet sich die Oberfläche zum Navigieren. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 109 Auf Programmieren drücken.  Die Oberfläche des Programmiermodus öffnet sich. Abb. 59: Programmiermodus nutzen (2) ① ③ ② (1) - Verwaltung der Programme (3) - Verwalten der Nähte/Segment (2) - Bearbeiten der Nähte/Segmente Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 110: Programme Verwalten
Kacheln auf den Hauptbildschirm des Programms set- zen (Raster), vgl.  S. 76. Informationen in die Statusleiste des Programms setzen, vgl.  S. 76. Programmieren/Editieren verlassen und zum Anfang des Programms wechseln (in den Automatischen Modus) Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 111: Segmente Einer Naht Bearbeiten
① ② ③ ④ ⑤ (1) - Verwaltung Segmente (5) - Parameter Segmentanfang/ (2) - Parameter segmentübergreifend Nahtbeginn (3) - Parameter Segment (6) - Liste der einstellbaren Parameter (4) - Parameter Segmentende/ Nahtende Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 112: Segmente Verwalten
Knietaster oder die Kachel auf dem Bedienfeld eingeschaltet werden. Wertebereich Zusatzwert Nadelfaden- 01 - 99 Spannung (+) 2. Wert für die Nadelfaden-Spannung, kann per Taste am Tastenblock oder über die Kachel auf dem Bedienfeld eingeschaltet werden. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 113 (0 = die Schleife erfolgt, bis manuell zum nächsten Segment geschaltet wird) Hauptparameter Wertebereich Nadelfaden-Klemme Die Nadelfaden-Klemme wird beim 1. An/Aus Stich der Naht geschlossen, damit der Nadelfaden auf der Unterseite des Nähguts liegt (siehe  S. 114) Spulenüberwachung-Modus Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 114 Je nach Drehzahl kann der Nähfuß- Nähfuß-Druck Druck softwaregesteuert an unter- schiedliche Drehzahlen angepasst werden. Materialstärken-Erkennung Wertebereich Materialstärken-Erkennung An/Aus (siehe  S. 120) Der Nähfuß-Hub kann softwarege- Nähfuß-Hub steuert an unterschiedliche Material- stärken angepasst werden. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 115 Nadelfaden-Spannung softwarege- steuert an unterschiedliche Material- stärken angepasst werden. Der Nähfuß-Druck kann softwarege- Nähfuß-Druck steuert an unterschiedliche Material- stärken angepasst werden. Die maximale Nähgeschwindigkeit Max.Nähgeschwindigkeit kann softwaregesteuert an unter- schiedliche Materialstärken ange- passt werden. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 116 Überwachung der Spule. Spule. Wertebereich Nähfuß unten An/Aus Wertebereich t Luftstrom 0000 - 5000 [ms] Dauer, mit der die Linse durch Druckluft freigeblasen wird. Der Vorgang findet zusammen mit dem Abschneiden des Fadens statt. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 117 LEDs am Maschinenarm bei leerer Spule. Wertebereich Nähfuß unten An/Aus Wertebereich Reset erforderlich An/Aus Erst nach einem Spulenwech- sel und der Bestätigung der Meldung am Bedienfeld ist ein Weiternähen möglich. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 118: Übersicht Der Einstellmodi
2.Wert An 2. Wert des Parameters eingeschaltet. Wird die Drehzahl wieder unterschritten, wird NICHT auf den Grundwert des Parameters geschaltet. Erst nach Beenden der Naht durch Fadenschneiden ist der Grundwert des Parameters wieder gesetzt. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 119: Einstellmöglichkeiten Stichlänge
An/Aus Nähgeschwindigkeit Wertebereich den soll. 0000 - 4000 [rpm] (je nach Unterklasse) Drehzahl, ab der die 2.Wert Min. 2. Stichlänge genutzt wer- Nähgeschwindigkeit Wertebereich den soll. 0000 - 4000 [rpm] (je nach Unterklasse) Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 120: Einstellmöglichkeiten Nadelfaden-Spannung
Nähgeschwindigkeit Wertebereich genutzt werden soll. 0000 - 4000 [rpm] (je nach Unterklasse) Drehzahl, ab der die 2.Wert An Min. 2. Nadelfaden-Spannung Nähgeschwindigkeit Wertebereich genutzt werden soll. 0000 - 4000 [rpm] (je nach Unterklasse) Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 121: Einstellmöglichkeiten Nähfuß-Druck
Nähfuß-Drucks Nähgeschwindigkeit Wertebereich beginnen soll. 0000 - 4000 [rpm] (je nach Unterklasse) Drehzahl, bis zu der die Max. Erhöhung des Nähfuß- Nähgeschwindigkeit Wertebereich Drucks stattfinden soll. 0000 - 4000 [rpm] (je nach Unterklasse) Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 122 2. Wert des Parameters eingeschaltet. Wird die Materialstärke wieder unterschritten, wird NICHT auf den Grundwert des Parameters geschaltet. Erst nach Beenden der Naht durch Fadenschneiden ist der Grundwert des Parameters wieder gesetzt. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 123 Materialstärke, ab der 2.Wert Min.Materialstärke Wertebereich 00.0 - 10.0 [mm] die 2. Nähfuß-Hub-Höhe An/Aus genutzt werden soll. Materialstärke, ab der 2.Wert An Min.Materialstärke Wertebereich 00.0 - 10.0 [mm] die 2. Nähfuß-Hub-Höhe genutzt werden soll. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 124 Materialstärke, ab der die 2.Wert Min.Materialstärke Wertebereich 00.0 - 2. Stichlänge genutzt wer- An/Aus 10.0 [mm] den soll. Materialstärke, ab der die 2.Wert An Min.Materialstärke Wertebereich 00.0 - 2. Stichlänge genutzt wer- 10.0 [mm] den soll. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 125 Materialstärke, bei der die Min.Materialstärke Wertebereich Erhöhung des Nähfuß- 00.0 - 10.0 [mm] drucks beginnen soll. Materialstärke, bis zu der Max.Materialstärke Wertebereich die Erhöhung des Nähfuß- 00.0 - 10.0 [mm] drucks stattfinden soll. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 126: Parameter Nahtbeginn/Segmentanfang Einstellen
Einstellungen, die komplexer sind und daher näherer Erläuterung bedürfen, werden nach der Tabelle genauer beschrieben. Icon Parameter Einstellung Einstellungen des Anfangsriegels Wertebereich Riegel am Nahtanfang An/Aus Wertebereich Anzahl Rückwärtsstiche 01 - 50 Wertebereich Anzahl Vorwärtsstiche 01 - 50 Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 127 Nadelfaden-Spannung Default- An/Aus Wert Wenn diese Funktion aktiv ist, wird im Riegel die selbe Nadelfaden-Spannung verwendet, die im manuellen Modus ein- gestellt ist. Wird diese Funktion deakti- viert, kann eine individuelle Eingabe erfolgen. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 128 Anzahl der Teilstrecken mit der Nährich- tung (vorwärts - gerade Anzahl von Teil- strecken) oder gegen die Nährichtung (rückwärts - ungerade Anzahl von Teilstre- cken). Mit der Einstellung dieses Parameters wird die Nährichtung des Riegels umge- kehrt. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 129: Parameter Segment Einstellen
Max. Nähgeschwindigkeit An dieser Stelle ist die Reduzierung 0050 - 3800 [rpm] der maximalen Nähgeschwindigkeit (je nach Unterklasse) möglich. Der Wert für die maximale Nähgeschwindigkeit kann in der Tech- niker-Ebene der Software eingegeben werden. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 130 Walze erhöht, ein negativer Wert verringert sie. Wertebereich Kantenabstand (optionale Zusatzausstattung) 01.0 - 45.0 [mm] Der Kantenanschlag hilft bei der genauen Positionierung des Nähguts. Der eingestellt Wert gibt den Abstand zwischen Nadel und Kantenanschlag/ Materialkante wider. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 131 Lichtschranke (optionale Zusatzausstattung) An/Aus Die Lichtschranke erkennt Materialan- (siehe  S. 130) fang oder Materialende. Nach einer Signalerkennung kann automatisch mit spezifisch einstellbaren Parametern weitergenäht werden. Ausgang (siehe  S. 131) Ausgang 01-16 Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 132: Parameter Lichtschranke Einstellen
Lichtschranke fälschlicher- weise ein Signal erkennen. Um dies zu vermeiden gibt man die Anzahl der Fil- terstiche an. Das ist die Mindestanzahl an Stichen mit Signalerkennung nach der 1. Erkennung des Signals. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 133: Parameter Segmentende/Nahtende Einstellen
Nähstopp An/Aus Einstellung, was am Ende eines Segments/einer Naht passiert. (siehe  S. 134) Endriegel Parameter Wertebereich Riegel am Nahtende An/Aus Wertebereich Anzahl Rückwärtsstiche 01 - 50 Wertebereich Anzahl Vorwärtsstiche 01 - 50 Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 134 Nadelfaden-Spannung Default-Wert Wenn diese Funktion aktiv ist, wird im Rie- An/Aus gel die selbe Nadelfaden-Spannung ver- wendet, die im manuellen Modus eingestellt ist. Wird diese Funktion deakti- viert, kann eine individuelle Eingabe erfol- gen. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 135 Anzahl der Teilstrecken mit der Nährich- tung (vorwärts - gerade Anzahl von Teilstre- cken) oder gegen die Nährichtung (rückwärts - ungerade Anzahl von Teilstre- cken). Mit der Einstellung dieses Parameters wird die Nährichtung des Riegels umgekehrt. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 136: Parameter Nähstopp Einstellen
Höhe Nähfußlüftung (je nach Unterklasse) nach Fadenschnei- den/am Segmentende Programme importieren/exportieren Programme können nicht vom Default User importiert oder expor- tiert werden. Für diesen Vorgang muss man als Techniker eingeloggt sein,  Serviceanleitung. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 137: Software-Update Durchführen
Die Zeit bis zum erfolgreichen Neustart des Bedienfelds kann dann bis zu 15 Minuten dauern. Wenn das Bedienfeld neu gestartet wurde, ist die Maschine wieder einsatzbereit. Falls nicht schon erfolgt, kann der USB-Stick jetzt entfernt werden. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 138 Programmierung Commander DELTA Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 139: Wartung
Weitergehende Wartungsarbeiten darf nur qualifiziertes Fachper- sonal durchführen ( Serviceanleitung). Wartungsintervalle Durchzuführende Arbeiten Betriebsstunden Spulen auf Verschleiß und Beschädigungen  kontrollieren und ggf. austauschen Reinigen Nähstaub und Fadenreste entfernen  Schmieren Maschinenoberteil schmieren  Greifer schmieren  Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 140: Reinigen
HINWEIS Sachschäden durch Verschmutzung! Nähstaub und Fadenreste können die Funktion der Maschine beeinträchtigen. Maschine wie beschrieben reinigen. HINWEIS Sachschäden durch lösungsmittelhaltige Reiniger! Lösungsmittelhaltige Reiniger beschädigen die Lackierung. Nur lösungsmittelfreie Substanzen zum Reinigen benutzen. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 141: Besonders Verschmutzungsanfällige Bereiche
Sie keinen beliebigen Reiniger. Damit keine Schäden an den Oberflächen entstehen, verwenden Sie den Reiniger MONOCLEAN X400. Beachten Sie die Anwendungshinweise auf dem Reinigungsmittel, um Schäden an der Maschine zu vermei- den. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 142: Schmieren
Die Lagerstellen werden aus dem Ölbehälter versorgt. Zum Nachfüllen des Ölbehälters ausschließlich das Schmieröl DA 10 oder ein gleichwertiges Öl mit folgender Spezifikation be- nutzen: • Viskosität bei 40 °C:10 mm • Flammpunkt: 150 °C Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 143: Maschinenoberteil Schmieren
Wenn das Schauglas rot leuchtet, ist die Maschine nicht mit ausreichend Öl versorgt. Falls der Ölstand unter der Minimalstand-Markierung (3) ist: Öl durch die Nachfüll-Öffnung (1) bis höchstens zur Maximal- stand-Markierung (2) eingießen. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 144: Greifer Schmieren
Abb. 64: Greifer schmieren ① (1) - Schraube So schmieren Sie den Greifer: Schraube (1) drehen: • gegen den Uhrzeigersinn: mehr Öl wird freigegeben • im Uhrzeigersinn: weniger Öl wird freigegeben Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 145: Pneumatisches System Warten
Der zulässige Betriebsdruck ist im Kapitel Technische Daten ( S. 207) angegeben. Der Betriebsdruck darf nicht mehr als ±0,5 bar abweichen. Prüfen Sie täglich den Betriebsdruck. Abb. 65: Betriebsdruck einstellen ① ② (1) - Druckregler (2) - Manometer Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 146: Wasser-Öl-Gemisch Ablassen
Bei Bedarf Flüssigkeit ablassen. Im Wasserabscheider (2) des Druckreglers sammelt sich ein Wasser-Öl-Gemisch. Richtige Einstellung Das Wasser-Öl-Gemisch darf nicht bis zum Filtereinsatz (1) an- steigen. Prüfen Sie täglich den Stand des Wasser-Öl-Gemischs im Auffangbehälter (2). Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 147 So lassen Sie das Wasser-Öl-Gemisch ab: Maschine vom Druckluft-Netz trennen. Auffang-Behälter unter die Ablass-Schraube (3) stellen. Ablass-Schraube (3) vollständig herausdrehen. Wasser-Öl-Gemisch in den Auffang-Behälter laufen lassen. Ablass-Schraube (3) festschrauben. Maschine an das Druckluft-Netz anschließen. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 148: Filtereinsatz Reinigen
Kondenswasser ablassen ( S. 144). Wasserabscheider (2) abschrauben. Filtereinsatz (1) abschrauben. Filtereinsatz (1) mit Druckluft-Pistole ausblasen. Filterschale mit Waschbenzin auswaschen. Filtereinsatz (1) festschrauben. Wasserabscheider (2) festschrauben. Ablass-Schraube (3) festschrauben. 10. Maschine an das Druckluft-Netz anschließen. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 149: Teileliste
Wartung Teileliste Eine Teileliste kann bei Dürkopp Adler bestellt werden. Oder be- suchen Sie uns für weitergehende Informationen unter: www.duerkopp-adler.com Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 150 Wartung Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 151: Aufstellung
Der Lieferumfang ist abhängig von Ihrer Bestellung. Prüfen Sie nach Erhalt, ob der Lieferumfang korrekt ist. Transportsicherungen entfernen Vor der Aufstellung alle Transportsicherungen entfernen: • Sicherungsbänder und Holzleisten am Maschinenoberteil, Tisch und Gestell • Stützkeile zwischen Maschinenarm und Stichplatte Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 152: Gestell Montieren
Innenholme (1) so festschrauben, dass beide Kopfteile (8) auf gleicher Höhe sind. Wichtig: Stellschraube (3) so drehen, dass das Gestell gleichmäßig auf dem Boden aufliegt. * Gestellteile für Langarm-Maschinen haben 2 Querholme, die anderen Gestellteile haben 1 Querholm. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 153: Pedal Und Sollwertgeber Montieren
Sollwertgeber (5) an den Winkel (6) schrauben. Pedal-Gestänge (1) mit den Kugelpfannen am Sollwertgeber (5) und am Pedal (4) einhängen. Pedal-Gestänge (1) auf die richtige Länge ziehen. Richtige Einstellung 10° Neigung bei entlastetem Pedal (4). Schraube (2) festschrauben. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 154: Tischplatte
(3) - Ölwanne (2) - Schubkasten (4) - Garnständer So komplettieren Sie die Tischplatte: Schubkasten (2) mit Halterung links an die Unterseite der Tischplatte schrauben. Ölwanne (3) unter die Aussparung für die Maschine schrau- ben. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 155: Tischplatte Am Gestell Befestigen
② ② (1) - Kopfteil (2) - Schrauben So befestigen Sie die Tischplatte am Gestell: Tischplatte auf die Kopfteile (1) der Innenholme legen. Tischplatte mit Schrauben (2) an den Schraublöchern der Kopfteile festschrauben. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 156: Arbeitshöhe Einstellen
Arbeitshöhe an die Körpermaße der Person anpassen, die die Maschine bedienen wird. Die Arbeitshöhe ist stufenlos zwischen 750 und 900 mm (Abstand vom Boden zur Oberkante der Tischplatte) einstellbar. Abb. 72: Arbeitshöhe einstellen ① (1) - Schrauben Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 157: Steuerung Montieren
So montieren Sie die Steuerung: Steuerung (2) an den 4 Schraub-Haltern (3) unter die Tisch- platte schrauben. Netzkabel der Steuerung (2) in die Zugentlastung (1) klem- men. Zugentlastung (1) unter die Tischplatte schrauben. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 158: Maschinenoberteil Aufsetzen
Kabel immer so verlegen, dass keine Scheuer- oder Quetschstellen bestehen. Abb. 74: Maschinenoberteil aufsetzen ① (1) - Schrauben So setzen Sie das Maschinenoberteil auf: Das Maschinenoberteil auf die Tischplatte aufsetzen und aus- richten. Das Maschinenoberteil mit den Schrauben (1) festschrauben. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 159: Transportöse Demontieren
So demontieren Sie die Transportöse: Schraube (2) lösen. Transportöse (1) und Scheiben entfernen. Schraube (2) wieder festschrauben. 7.10 Kippsensor montieren Abb. 76: Kippsensor montieren ① ② (1) - Sensor (2) - Magnet Der Kippsensor ist bereits montiert. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 160: Handrad Wechseln
③ ④ ⑤ ⑥ ⑦ (1) - großes Handrad (5) - kleines Handrad (2) - Loch (6) - Abdeckung (3) - Schrauben (7) - Schrauben (4) - Stift So wechseln Sie das Handrad: Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 161: Knietaster Montieren
So montieren Sie den Knietaster: Knietaster (1) vor der Ölwanne unter die Tischplatte schrau- ben. Anschlusskabel (2) zwischen der Ölwanne und der Steuerung nach hinten führen. Stecker des Knietasters in den Steckplatz der Steuerung ste- cken. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 162: Led-Nähleuchte Montieren
Quetschstellen bestehen. Für die Montage der LED-Nähleuchte benötigt man: • LED-Nähleuchte • Verteiler-Box • Nählicht-Transformator Abb. 79: LED-Nähleuchte montieren (1) ① (1) - Abdeckung So montieren Sie die Nähleuchte: Maschine ausschalten. Abdeckungen (1) demontieren. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 163 (2) - Schelle (4) - Halter (3) - Schraube (5) - Nähleuchte Halter (4) mit Schraube (3) an den Kopfdeckel schrauben. Nähleuchte (5) in Halter (4) schieben und mit Schelle (2) am Kopfdeckel festschrauben. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 164 Leitung (8) durch Führung (6) unter die Tischplatte verlegen. Abb. 82: LED-Nähleuchte montieren (4) ① (1) - Abdeckung An der Abdeckung (1) ein Stück Material abfeilen (blau mar- kiert), um Leitung (8) nicht zu beschädigen. Abdeckung (1) montieren. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 165 11. Leitung (9) der Verteiler-Box (11) in die Steuerung stecken. Abb. 84: LED-Nähleuchte montieren (6) ⑫ (12) - Nählicht-Transformator 12. Nählicht-Transformator (12) so an der Tischplatte montieren, dass der Bediener guten Zugriff hat. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 166: Nähleuchte Ccea Montieren
Für die Montage der Nähleuchte mit Tischklemme benötigt man: • Nähleuchte CCEA • Verteiler-Box Abb. 85: Nähleuchte CCEA montieren (1) ② ① (1) - Abdeckung (2) - Armdeckel So montieren Sie die Nähleuchte: Maschine ausschalten. Abdeckung (1) demontieren. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 167 (4) - Halter Halter (4) mit Schraube und Zahnscheibe am Maschinenarm festschrauben (ACHTUNG: Schraube M6x30 und Scheibe mit Federring aus dem Beipack benutzen). Nähleuchte (3) auf den Halter (4) schieben und festschrau- ben. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 168 Leitung (7) durch Führung (5) unter die Tischplatte verlegen. Abb. 89: Nähleuchte CCEA montieren (5) ① (1) - Abdeckung 10. An der Abdeckung (1) ein Stück Material abfeilen (blau mar- kiert), um Leitung (7) nicht zu beschädigen. 11. Abdeckung (1) montieren. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 169: Nähleuchte Mit Tischklemme Montieren
16. Deckel der Verteiler-Box (10) anschrauben und Leitungen sauber verlegen. 7.15 Nähleuchte mit Tischklemme montieren HINWEIS Sachschäden möglich! Kabel können beschädigt werden und dadurch die Funktion der Maschine beeinträchtigen. Kabel immer so verlegen, dass keine Scheuer- oder Quetschstellen bestehen. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 170 So montieren Sie die Nähleuchte mit Tischklemme: Maschine ausschalten. Nähleuchte (1) an der Tischplatte fixieren. Abb. 92: Nähleuchte mit Tischklemme montieren (3) ④ ② ③ (2) - Leitung (4) - Verteiler-Box (3) - Stromkabel Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 171 Leitung der Steckdosenleiste (5) gemäß Bauschaltplan an der Verteiler-Box (4) anschließen (Anhang ( S. 203)). Deckel der Verteiler-Box (4) anschrauben und Leitungen sau- ber verlegen. Stecker der Nähleuchte (1) in die Steckdosenleiste (5) ste- cken. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 172: Elektrischer Anschluss
Lebensgefahr durch Stromschlag! Wenn die Nähmaschine am Hauptschalter ausgeschaltet wird, bleibt die Versorgungs- spannung für die Nähleuchte eingeschaltet. Vor der Montage der Nähleuchte mit Nählicht- Transformator Netzstecker ziehen. Netzstecker vor unbeabsichtigtem Wiedereinstecken sichern. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 173 (1) - Nählicht-Transformator (2) - Steuerung So schließen Sie den Nählicht-Transformator an: Maschine ausschalten. Nählicht-Transformator (1) neben der Steuerung (2) unter die Tischplatte schrauben. Nählicht-Transformator (1) gemäß Bauschaltplan anschlie- ßen (siehe Anhang ( S. 209)). Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 174: Potentialausgleich Herstellen
Die Erdungsleitung leitet statische Aufladungen des Maschi- nenoberteils zur Masse ab. Der Potentialausgleich ist bereits an der Maschine montiert, muss aber noch mit der Steuerung ver- bunden werden. Abb. 95: Potentialausgleich herstellen (1) ① (1) - Potentialausgleich Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 175: Steuerung Anschließen
Verletzungen von Leib und Leben kommen. Netzstecker ziehen, bevor die Steuerung angeschlossen wird. Netzstecker vor unbeabsichtigtem Wiedereinstecken sichern. So schließen Sie die Steuerung an: Steuerung gemäß Bauschaltplan anschließen ( S. 209). Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 176: Pneumatischer Anschluss (Optional)
Der Netzdruck muss 8 – 10 bar betragen. Information Unter der Materialnummer 0797 003031 ist das Pneumatik-An- schlusspaket erhältlich. Es umfasst: • Systemanschluss-Schlauch (Länge 5 m, Durchmesser 9 mm) • Schlauchtüllen und Schlauchbinder • Kupplungsdose und Kupplungsstecker Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 177: Druckluft-Wartungseinheit Montieren
Wartungseinheit (3) mit Winkel, Schrauben und Lasche am oberen Querholm (1) des Gestells befestigen. Maschinenschlauch (4), der aus dem Oberteil kommt, rechts oben an der Wartungseinheit (3) feststecken. Systemanschluss-Schlauch (2) an das pneumatische System anschließen. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 178: Betriebsdruck Einstellen
So stellen Sie den Betriebsdruck ein: Druckregler (1) hochziehen. Druckregler drehen, bis das Manometer (2) die richtige Ein- stellung anzeigt: • Druck erhöhen = im Uhrzeigersinn drehen • Druck verringern = gegen den Uhrzeigersinn drehen Druckregler (1) herunterdrücken. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 179: Schmierung Prüfen
Ölstand unter der Minimalstand- Markierung (1) ist. Ist das der Fall, Öl nachfüllen ( S. 140). 7.19 Testlauf durchführen Führen Sie nach der Aufstellung einen Testlauf durch, um die Funktionalität der Maschine zu prüfen. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 180 Aufstellung Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 181: Außerbetriebnahme
Bedienfeld abdecken, um es vor Verschmutzungen zu schüt- zen. Steuerung abdecken, um sie vor Verschmutzungen zu schüt- zen. Je nach Möglichkeit die ganze Maschine abdecken, um sie vor Verschmutzungen und Beschädigungen zu schützen. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 182 Außerbetriebnahme Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 183: Entsorgung
Die Maschine muss den nationalen Vorschriften entsprechend angemessen entsorgt werden. Bedenken Sie bei der Entsorgung, dass die Maschine aus unter- schiedlichen Materialien (Stahl, Kunststoff, Elektronikteile …) be- steht. Befolgen Sie für deren Entsorgung die nationalen Vorschriften. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 184 Entsorgung Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 185: Störungsabhilfe
Ω, hochohmig gegen PE) • Encoder tauschen • Nähmotor tauschen • Steuerung tauschen 1002 Fehler Nähmotor Isolationsfehler • Motorphase und PE auf niederohmige Verbindung prüfen • Encoder tauschen • Nähmotor tauschen Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 186 Nähmotor Überlast • Schwergang in der Maschine beheben • Encoder tauschen • Nähmotor tauschen 1060 Fehler Nähmotor Überlast/Über- • Auswahl der Maschinenklasse kontrollie- strom/Überspannung • Steuerung tauschen • Motor tauschen • Encoder tauschen Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 187 • Schrittmotor 1 auf Schwergängigkeit prü- radlage nicht gefunden 2130 Fehler Schrittmotor Karte X30 ant- • Software-Update durchführen wortet nicht • Steuerung tauschen 2131 Fehler Schrittmotor Karte X30 Init • Software-Update durchführen Fehler • Auswahl der Maschinenklasse kontrollie- Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 188 (Stichlänge) • Verdrahtung innerhalb der Maschinenver- teilung prüfen, falls nötig tauschen 2181 Fehler Schrittmotor Karte X30 • Schwergang in der Maschine beheben Referenzfahrt fehlgeschla- • Encoder tauschen gen (Stichlänge) • Motor tauschen Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 189 Fehler • Auswahl der Maschinenklasse kontrollie- 2252 Fehler Schrittmotor Karte X40 • Schwergang in der Maschine beheben Überstrom 2271 Fehler Schrittmotor Karte X40 • Software-Update durchführen Watchdog (Nähfußlüftung) • Auswahl der Maschinenklasse kontrollie- Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 190 2281 Fehler Schrittmotor Karte X40 • Schwergang in der Maschine beheben Referenzfahrt fehlgeschla- • Encoder tauschen gen (Nähfuß-Lüftung) • Motor tauschen 2283 Fehler Schrittmotor Karte X40 • Steuerung tauschen Überstrom (Nähfuß-Lüftung) Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 191 Fehler • Auswahl der Maschinenklasse kontrollie- 2352 Fehler Schrittmotor Karte X50 • Schwergang in der Maschine beheben Überstrom 2371 Fehler Schrittmotor Karte X50 • Software-Update durchführen Watchdog (Nähfußlüftung) • Auswahl der Maschinenklasse kontrollie- Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 192 2381 Fehler Schrittmotor Karte X50 • Schwergang in der Maschine beheben Referenzfahrt fehlgeschla- • Encoder tauschen gen (Nähfuß-Hub) • Motor tauschen 2383 Fehler Schrittmotor Karte X50 • Steuerung tauschen Überstrom (Nähfuß-Hub) Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 193 Watchdog (motorischer Kan- • Auswahl der Maschinenklasse kontrollie- tenanschlag) 2472 Fehler Schrittmotor Karte X60 • Auswahl der Maschinenklasse kontrollie- Schrittmotor Überlast/Über- strom/Überspannung (moto- • Steuerung tauschen rischer Kantenanschlag) • Encoder tauschen • Schrittmotor tauschen Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 194 (motorischer Kantenan- • Motor tauschen schlag) 2483 Fehler Schrittmotor Karte X60 • Steuerung tauschen Überstrom (motorischer Kantenanschlag) 2484 Fehler Schrittmotor Karte X60 • Software-Update durchführen Parameter Init (motorischer • Auswahl der Maschinenklasse kontrollie- Kantenanschlag) Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 195 • Auswahl der Maschinenklasse kontrollie- walze) 2572 Fehler Schrittmotor Karte X70 • Auswahl der Maschinenklasse kontrollie- Schrittmotor Überlast / Über- strom / Überspannung • Steuerung tauschen (obere Pullerwalze) • Encoder tauschen • Schrittmotor tauschen Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 196 • Motor tauschen 2583 Fehler Schrittmotor Karte X70 • Steuerung tauschen Überstrom (obere Puller- walze) 2584 Fehler Schrittmotor Karte X70 • Software-Update durchführen Parameter Init (obere Puller- • Auswahl der Maschinenklasse kontrollie- walze) Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 197 • Auswahl der Maschinenklasse kontrollie- walze) 2672 Fehler Schrittmotor Karte X80 • Auswahl der Maschinenklasse kontrollie- Schrittmotor Überlast / Über- strom / Überspannung • Steuerung tauschen (untere Pullerwalze) • Encoder tauschen • Schrittmotor tauschen Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 198 • Motor tauschen 2683 Fehler Schrittmotor Karte X80 • Steuerung tauschen Überstrom (untere Puller- walze) • Software-Update durchführen 2684 Fehler Schrittmotor Karte X80 Parameter Init (untere Pul- • Auswahl der Maschinenklasse kontrollie- lerwalze) Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 199 • Kippsensor an der Maschine prüfen 3110 Information Magnet für Fadenspannung • Verbindung Magnet für Fadenspannung rechts ist nicht verbunden rechts prüfen 3111 Information Magnet für Fadenspannung • Verbindung Magnet für Fadenspannung links ist nicht verbunden links prüfen Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 200 • Steuerung tauschen 4443 Warnung OP3000: DAC ungültige • Verbindung OP3000 prüfen Checksumme • OP3000 tauschen • Steuerung tauschen 4445 Fehler OP3000: DAC Sendepuffer • Verbindung OP3000 prüfen überschritten • OP3000 tauschen • Steuerung tauschen Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 201 Information Nicht im Translationtable • Reset erforderlich 4918 Warnung Ungültige Aktualisierungsda- • DA Service kontaktieren 4919 Warnung Zurücksetzen fehlgeschla- • DA Service kontaktieren 4920 Warnung Fehler im Aktualisierungs- • DA Service kontaktieren protokoll Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 202 Information Keine gültigen Daten auf • Verbindung Masch-ID prüfen internem Eeprom (interne • Steuerung ausschalten, warten bis LEDs Daten sind nicht kompatibel erloschen sind, Steuerung wieder ein- mit externem Datenspei- schalten cher) • Software aktualisieren Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 203 • Materialdicken-Sensor tauschen 9340 Fehler Restfadenwächter nicht ver- • Verbindungsleitungen prüfen bunden • Software-Update durchführen • Restfadenwächter tauschen 9910 Warnung Nähstopp • Kippsensor an der Maschine prüfen • 24V kontrollieren • Steuerung tauschen Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 204 9926 Warnung Bitte Reset bestätigen • Reset wirklich durchführen? 9927 Warnung Reset • Reset erfolgreich 9928 Warnung Referenzieren? • Pedal zurücktreten (Pedalstellung-2) 9929 Warnung Greiferfaden-Menge nicht • Bitte eine volle Spule einlegen ausreichend Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 205 • Pedal zurücktreten um den Spulermodus zu beenden 9932 Information Kein Programm verfügbar • Der Automatikmodus steht ohne Nahtpro- gramm nicht zur Verfügung. Bitte den Programmiermodus nutzen, um ein neues Nahtprogramm zu erzeugen. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 206: Fehler Im Nähablauf
( S. 40). zu fest Fadenführende Teile wie Einfädelweg prüfen z. B. Fadenführungen sind ( S. 19). scharfkantig Stichplatte oder Greifer Teile durch qualifiziertes wurden durch die Nadel Fachpersonal nachbear- beschädigt beiten lassen Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 207 Faden ange- passt Nadelfaden und Greiferfa- Einfädelweg prüfen den sind nicht korrekt ein- ( S. 19). gefädelt Nadelbruch Nadelstärke ist für das Empfohlene Nadelstärke Nähgut oder den Faden benutzen ( S. 207). ungeeignet Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 208 Störungsabhilfe Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 209: Technische Daten
Drehzahl maximal 2800 [min Drehzahl bei Auslieferung [min 2800 Netzspannung 230 V Netzfrequenz [Hz] 50/60 Betriebsdruck [bar] (Druckluft nur in Verbindung mit optionalen Zusatzausstattungen erforderlich) Länge [mm] Breite [mm] Höhe [mm] Gewicht [kg] Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 210: Anforderungen Für Den Störungsfreien Betrieb
Technische Daten 11.2 Anforderungen für den störungsfreien Betrieb Die Druckluftqualität muss gemäß ISO 8573-1: 2010 [7:4:4] sichergestellt sein. Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 211: Anhang
Anhang 12 Anhang Abb. 100: Tischplatte Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 212 Anhang Abb. 101: Tischplatte Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 213 Anhang Abb. 102: Tischplatte Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 214 Anhang Betriebsanleitung D869 e-con - 00.0 - 06/2023...
Seite 216 DÜRKOPP ADLER GmbH Potsdamer Str. 190 33719 Bielefeld Germany Phone: +49 (0) 521 925 00 E-Mail: service@duerkopp-adler.com www.duerkopp-adler.com...
