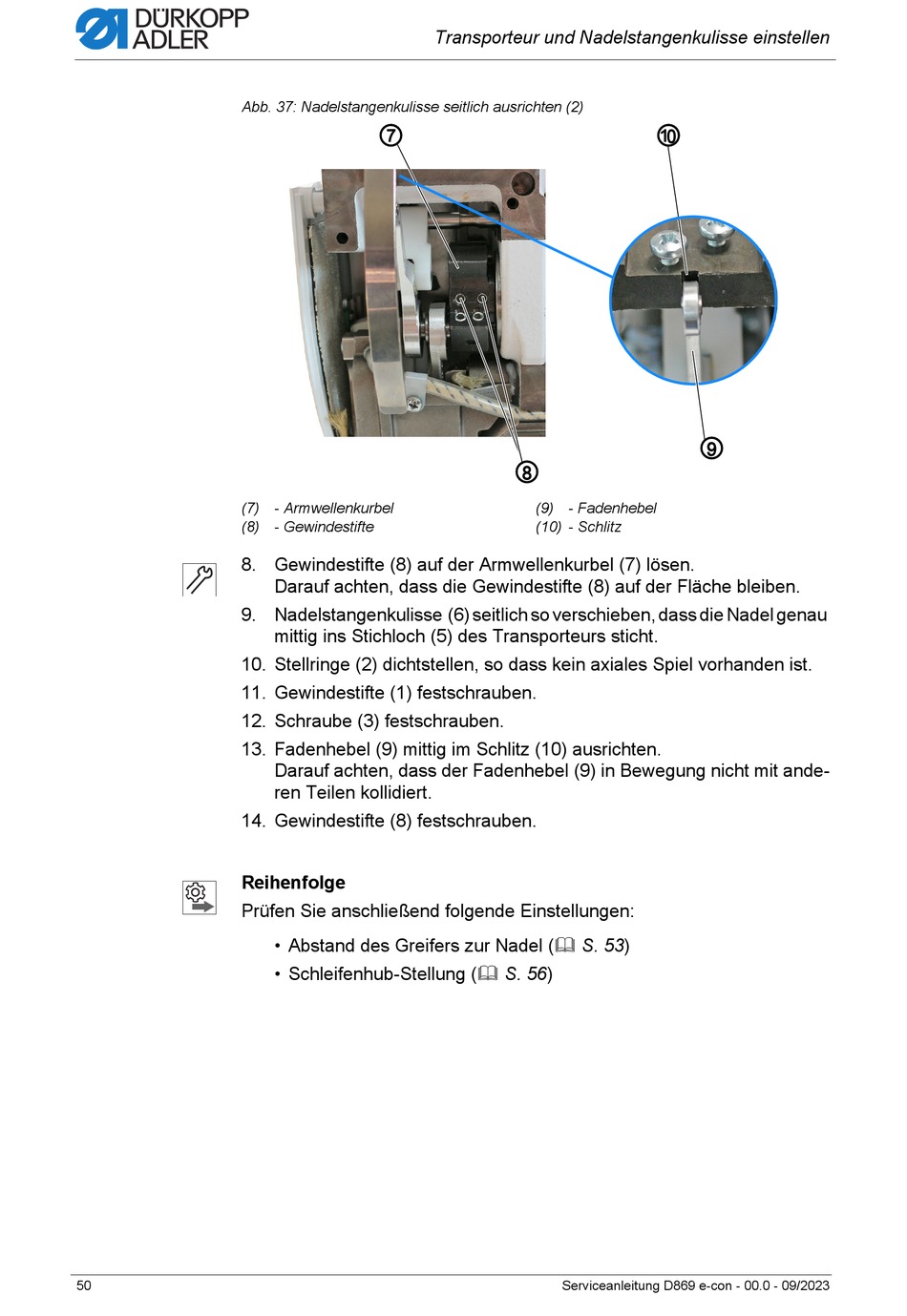

Abb. 37: Nadelstangenkulisse seitlich ausrichten (2)
(7) - Armwellenkurbel
(8) - Gewindestifte
8. Gewindestifte (8) auf der Armwellenkurbel (7) lösen.
9. Nadelstangenkulisse (6) seitlich so verschieben, dass die Nadel genau
10. Stellringe (2) dichtstellen, so dass kein axiales Spiel vorhanden ist.
11. Gewindestifte (1) festschrauben.
12. Schraube (3) festschrauben.
13. Fadenhebel (9) mittig im Schlitz (10) ausrichten.
14. Gewindestifte (8) festschrauben.
Reihenfolge
Prüfen Sie anschließend folgende Einstellungen:
50
Transporteur und Nadelstangenkulisse einstellen
⑦
Darauf achten, dass die Gewindestifte (8) auf der Fläche bleiben.
mittig ins Stichloch (5) des Transporteurs sticht.
Darauf achten, dass der Fadenhebel (9) in Bewegung nicht mit ande-
ren Teilen kollidiert.
• Abstand des Greifers zur Nadel ( S. 53)
• Schleifenhub-Stellung ( S. 56)
⑩
⑧
(9) - Fadenhebel
(10) - Schlitz
Serviceanleitung D869 e-con - 00.0 - 09/2023
⑨
