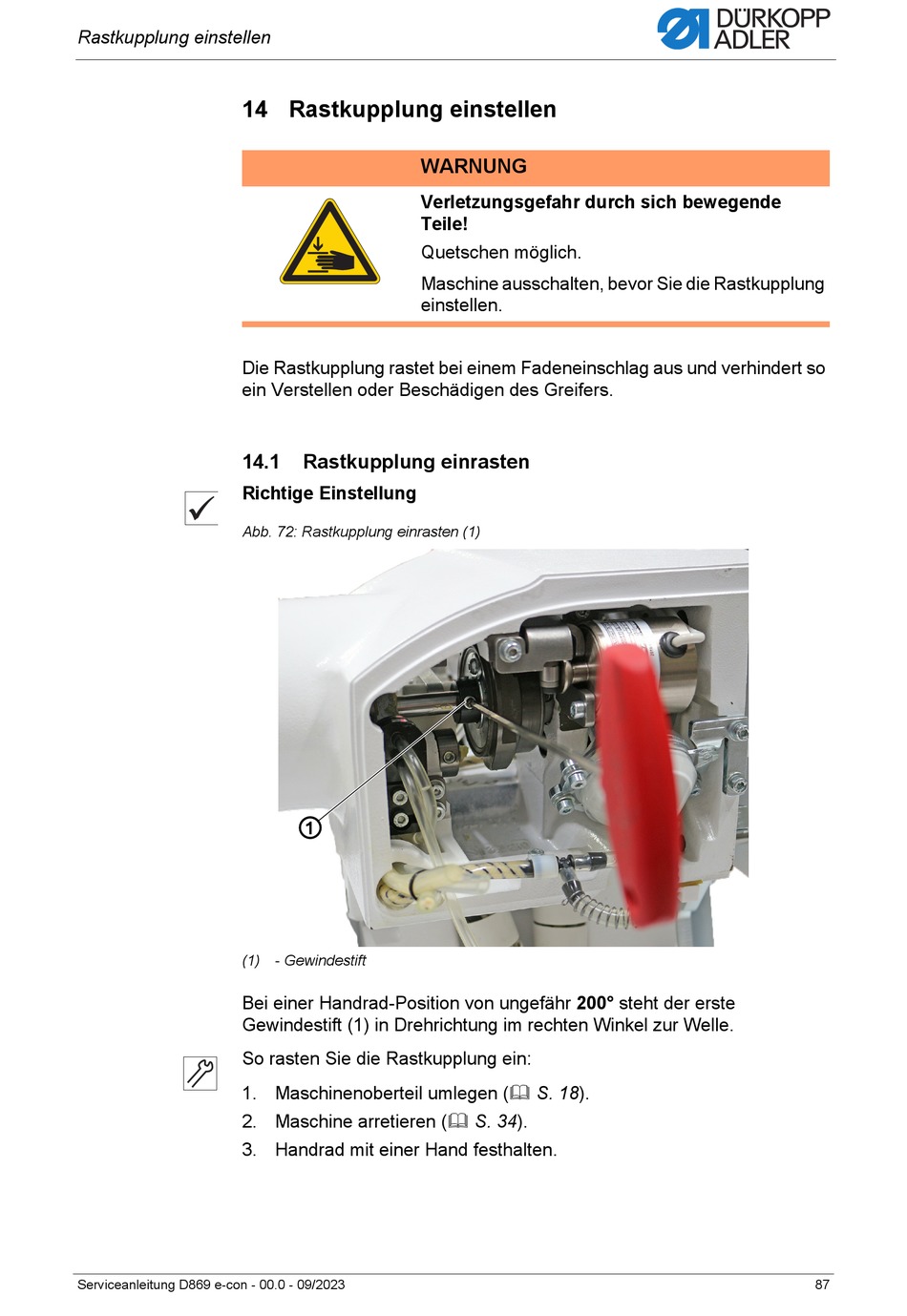

Rastkupplung einstellen
14 Rastkupplung einstellen
Die Rastkupplung rastet bei einem Fadeneinschlag aus und verhindert so
ein Verstellen oder Beschädigen des Greifers.
14.1
Richtige Einstellung
Abb. 72: Rastkupplung einrasten (1)
(1) - Gewindestift
Bei einer Handrad-Position von ungefähr 200° steht der erste
Gewindestift (1) in Drehrichtung im rechten Winkel zur Welle.
So rasten Sie die Rastkupplung ein:
1. Maschinenoberteil umlegen ( S. 18).
2. Maschine arretieren ( S. 34).
3. Handrad mit einer Hand festhalten.
Serviceanleitung D869 e-con - 00.0 - 09/2023
WARNUNG
Verletzungsgefahr durch sich bewegende
Teile!
Quetschen möglich.
Maschine ausschalten, bevor Sie die Rastkupplung
einstellen.
Rastkupplung einrasten
①
87
