2. Stichplatte ausbauen ( S. 27).
3. Transporteur ausbauen ( S. 30).
4. Stichplattenschieber ausbauen ( S. 27).

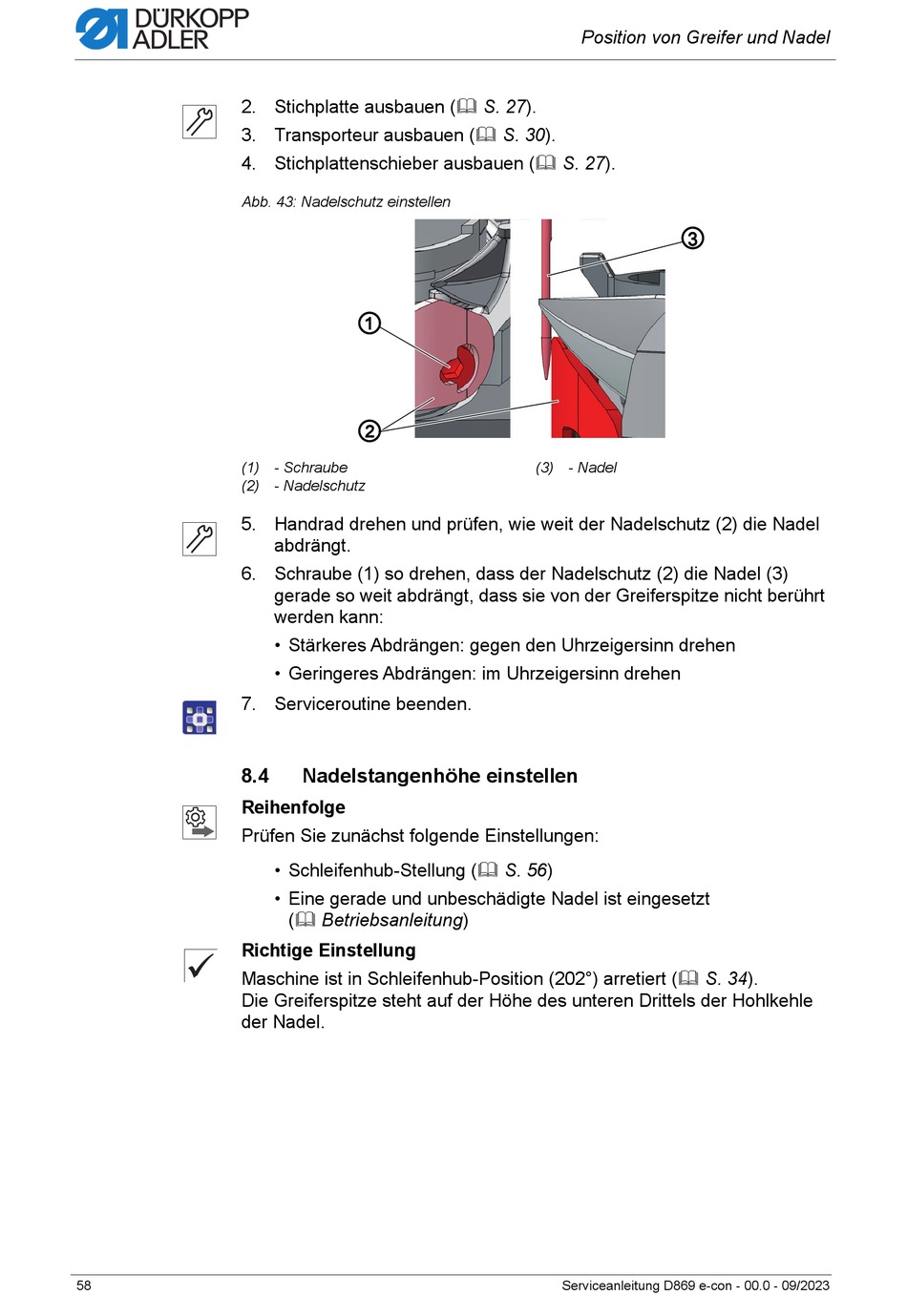

Abb. 43: Nadelschutz einstellen
(1) - Schraube
(2) - Nadelschutz
5. Handrad drehen und prüfen, wie weit der Nadelschutz (2) die Nadel
6. Schraube (1) so drehen, dass der Nadelschutz (2) die Nadel (3)
7. Serviceroutine beenden.
8.4
Reihenfolge
Prüfen Sie zunächst folgende Einstellungen:
Richtige Einstellung
Maschine ist in Schleifenhub-Position (202°) arretiert ( S. 34).
Die Greiferspitze steht auf der Höhe des unteren Drittels der Hohlkehle
der Nadel.
58
①
②
abdrängt.
gerade so weit abdrängt, dass sie von der Greiferspitze nicht berührt
werden kann:
• Stärkeres Abdrängen: gegen den Uhrzeigersinn drehen
• Geringeres Abdrängen: im Uhrzeigersinn drehen
Nadelstangenhöhe einstellen
• Schleifenhub-Stellung ( S. 56)
• Eine gerade und unbeschädigte Nadel ist eingesetzt
( Betriebsanleitung)
Position von Greifer und Nadel
③
(3) - Nadel
Serviceanleitung D869 e-con - 00.0 - 09/2023
