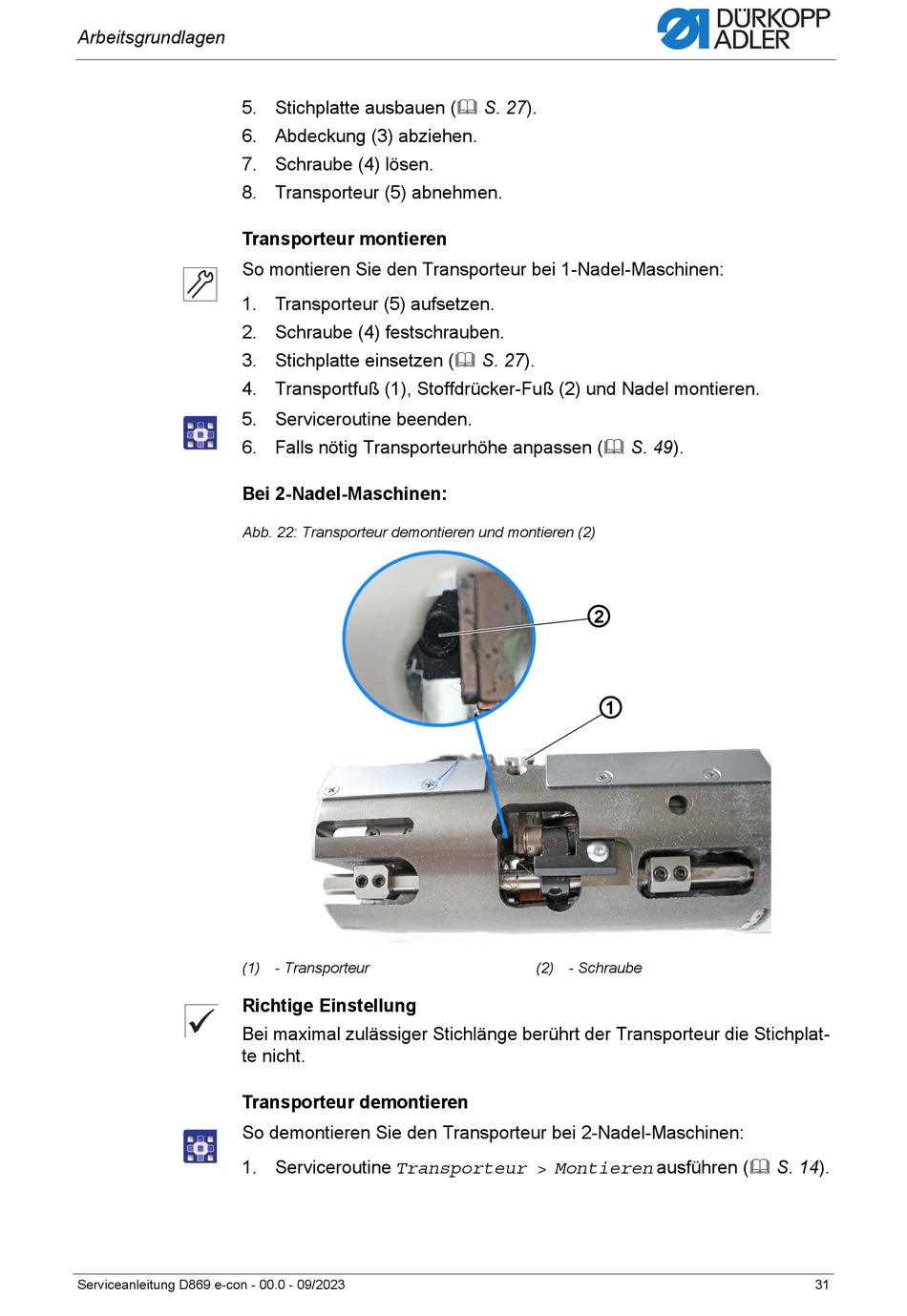

Dürkopp Adler D869 e-con Serviceanleitung Seite 33

Arbeitsgrundlagen
5. Stichplatte ausbauen ( S. 27).
6. Abdeckung (3) abziehen.
7. Schraube (4) lösen.
8. Transporteur (5) abnehmen.
Transporteur montieren
So montieren Sie den Transporteur bei 1-Nadel-Maschinen:
1. Transporteur (5) aufsetzen.
2. Schraube (4) festschrauben.
3. Stichplatte einsetzen ( S. 27).
4. Transportfuß (1), Stoffdrücker-Fuß (2) und Nadel montieren.
5. Serviceroutine beenden.
6. Falls nötig Transporteurhöhe anpassen ( S. 49).
Bei 2-Nadel-Maschinen:
Abb. 22: Transporteur demontieren und montieren (2)
(1) - Transporteur
Richtige Einstellung
Bei maximal zulässiger Stichlänge berührt der Transporteur die Stichplat-
te nicht.
Transporteur demontieren
So demontieren Sie den Transporteur bei 2-Nadel-Maschinen:
1. Serviceroutine Transporteur > Montieren ausführen ( S. 14).
Serviceanleitung D869 e-con - 00.0 - 09/2023
②
①
(2) - Schraube
