Nähantrieb

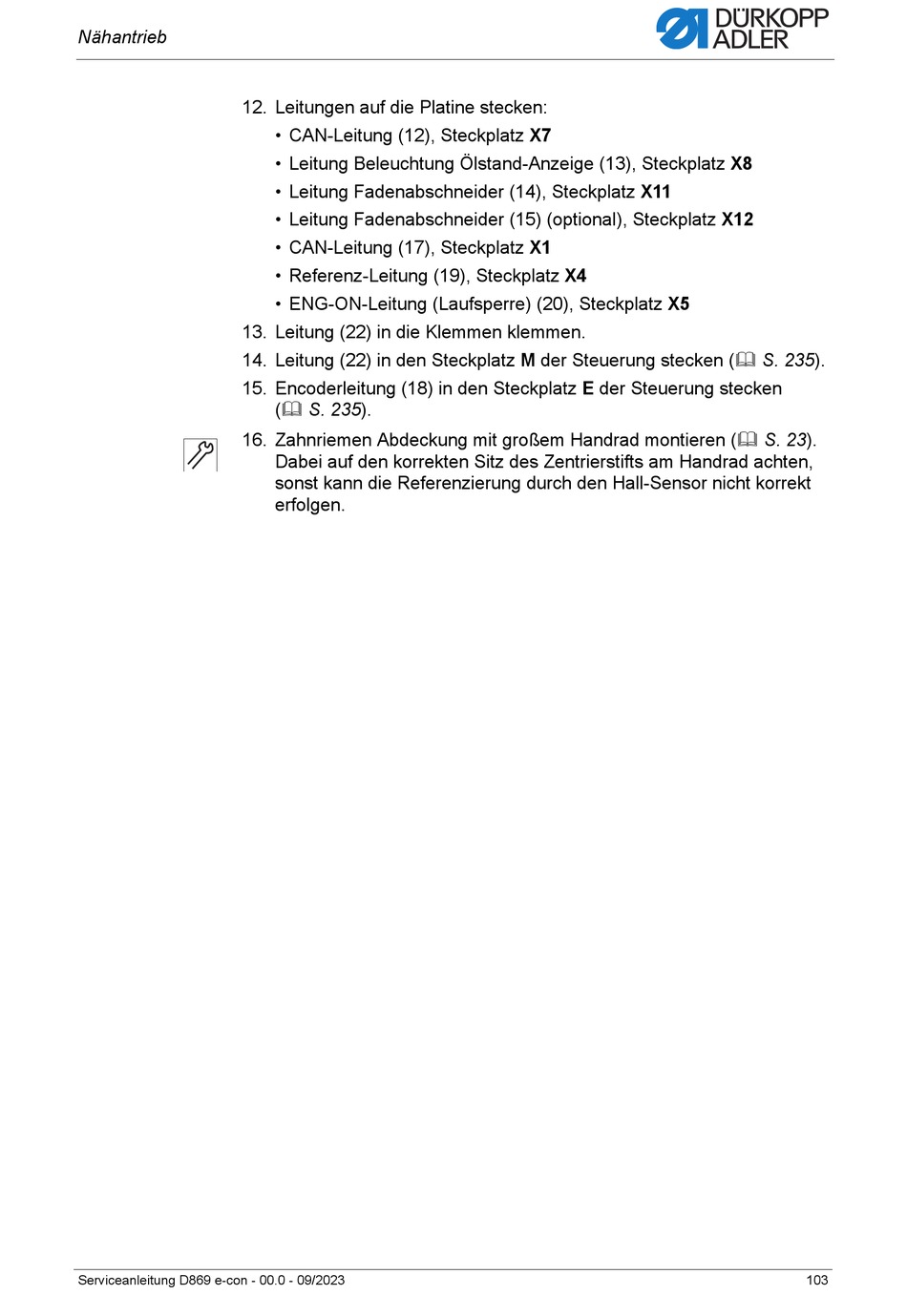

12. Leitungen auf die Platine stecken:
13. Leitung (22) in die Klemmen klemmen.
14. Leitung (22) in den Steckplatz M der Steuerung stecken ( S. 235).
15. Encoderleitung (18) in den Steckplatz E der Steuerung stecken
16. Zahnriemen Abdeckung mit großem Handrad montieren ( S. 23).
Serviceanleitung D869 e-con - 00.0 - 09/2023
• CAN-Leitung (12), Steckplatz X7
• Leitung Beleuchtung Ölstand-Anzeige (13), Steckplatz X8
• Leitung Fadenabschneider (14), Steckplatz X11
• Leitung Fadenabschneider (15) (optional), Steckplatz X12
• CAN-Leitung (17), Steckplatz X1
• Referenz-Leitung (19), Steckplatz X4
• ENG-ON-Leitung (Laufsperre) (20), Steckplatz X5
( S. 235).
Dabei auf den korrekten Sitz des Zentrierstifts am Handrad achten,
sonst kann die Referenzierung durch den Hall-Sensor nicht korrekt
erfolgen.
