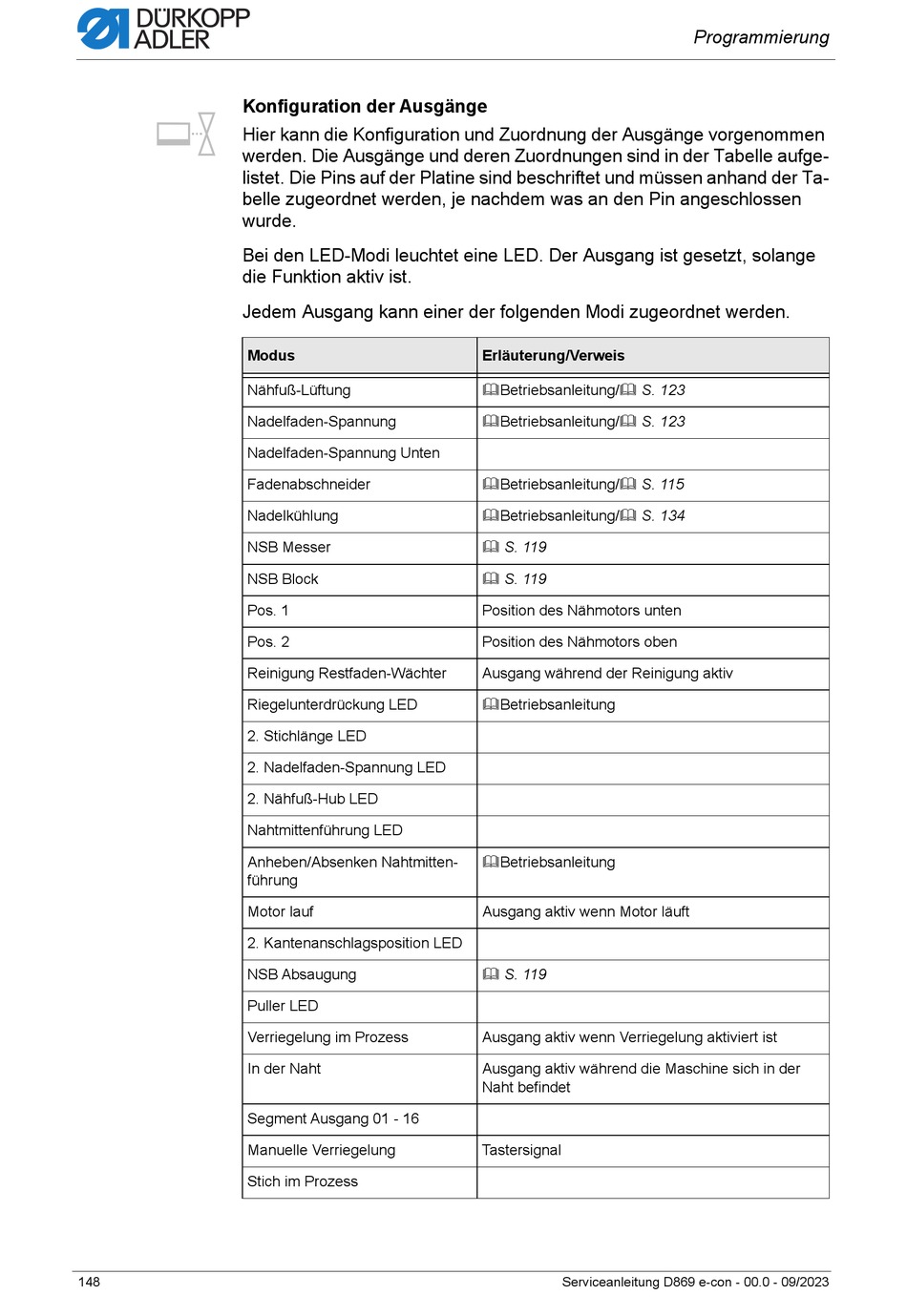

Konfiguration der Ausgänge
Hier kann die Konfiguration und Zuordnung der Ausgänge vorgenommen
werden. Die Ausgänge und deren Zuordnungen sind in der Tabelle aufge-
listet. Die Pins auf der Platine sind beschriftet und müssen anhand der Ta-
belle zugeordnet werden, je nachdem was an den Pin angeschlossen
wurde.
Bei den LED-Modi leuchtet eine LED. Der Ausgang ist gesetzt, solange
die Funktion aktiv ist.
Jedem Ausgang kann einer der folgenden Modi zugeordnet werden.
Modus
Nähfuß-Lüftung
Nadelfaden-Spannung
Nadelfaden-Spannung Unten
Fadenabschneider
Nadelkühlung
NSB Messer
NSB Block
Pos. 1
Pos. 2
Reinigung Restfaden-Wächter
Riegelunterdrückung LED
2. Stichlänge LED
2. Nadelfaden-Spannung LED
2. Nähfuß-Hub LED
Nahtmittenführung LED
Anheben/Absenken Nahtmitten-
führung
Motor lauf
2. Kantenanschlagsposition LED
NSB Absaugung
Puller LED
Verriegelung im Prozess
In der Naht
Segment Ausgang 01 - 16
Manuelle Verriegelung
Stich im Prozess
148
Erläuterung/Verweis
Betriebsanleitung/ S. 123
Betriebsanleitung/ S. 123
Betriebsanleitung/ S. 115
Betriebsanleitung/ S. 134
S. 119
S. 119
Position des Nähmotors unten
Position des Nähmotors oben
Ausgang während der Reinigung aktiv
Betriebsanleitung
Betriebsanleitung
Ausgang aktiv wenn Motor läuft
S. 119
Ausgang aktiv wenn Verriegelung aktiviert ist
Ausgang aktiv während die Maschine sich in der
Naht befindet
Tastersignal
Serviceanleitung D869 e-con - 00.0 - 09/2023
Programmierung
