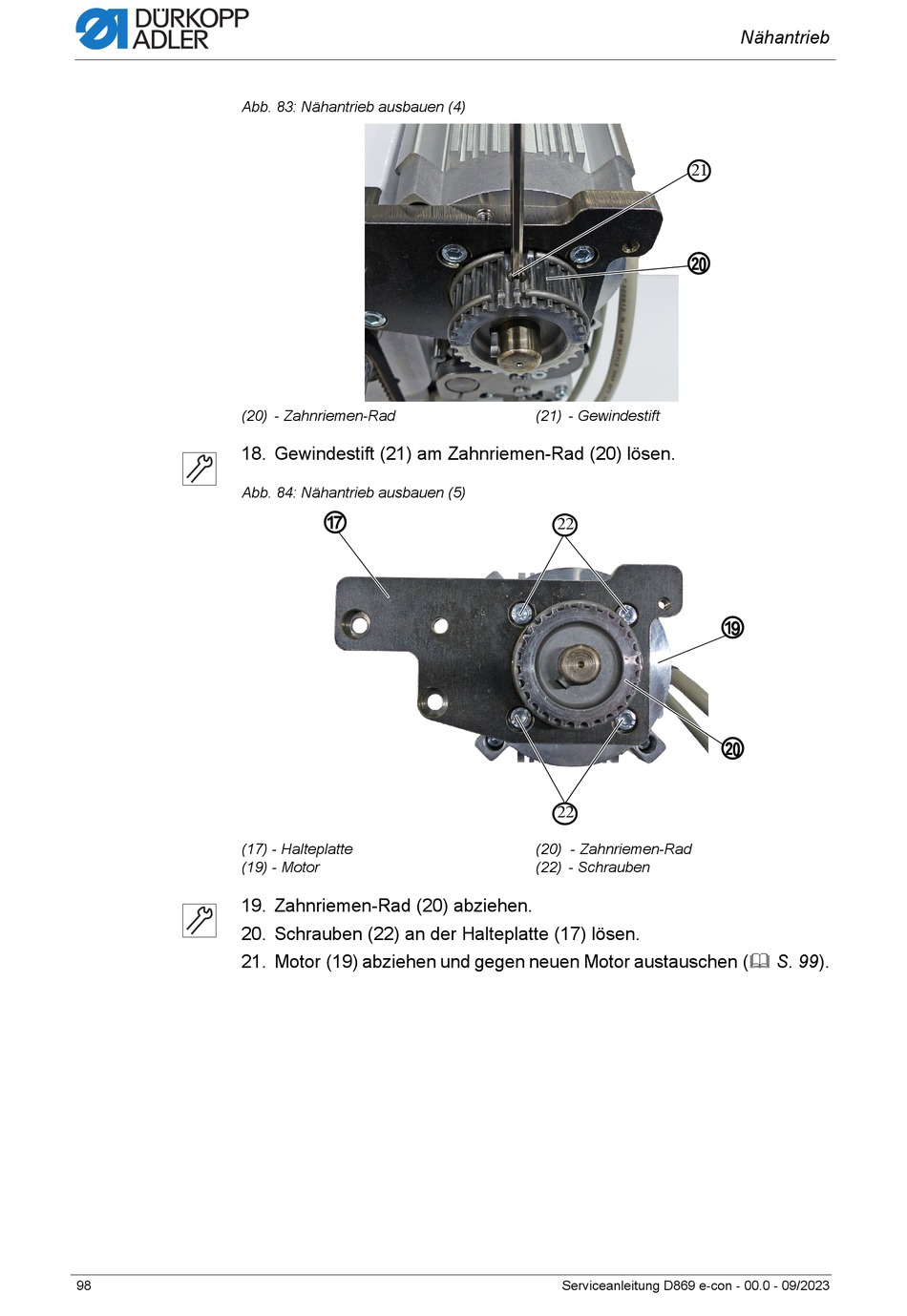

Abb. 83: Nähantrieb ausbauen (4)
(20) - Zahnriemen-Rad
18. Gewindestift (21) am Zahnriemen-Rad (20) lösen.
Abb. 84: Nähantrieb ausbauen (5)
(17) - Halteplatte
(19) - Motor
19. Zahnriemen-Rad (20) abziehen.
20. Schrauben (22) an der Halteplatte (17) lösen.
21. Motor (19) abziehen und gegen neuen Motor austauschen ( S. 99).
98
⑰
21
⑳
(21) - Gewindestift
22
22
(20) - Zahnriemen-Rad
(22) - Schrauben
Serviceanleitung D869 e-con - 00.0 - 09/2023
Nähantrieb
⑲
⑳
