3.4.1
Abdeckung
Um an die Bauteile auf der Maschinen-Unterseite zu gelangen, müssen
Sie das Maschinenoberteil umlegen.

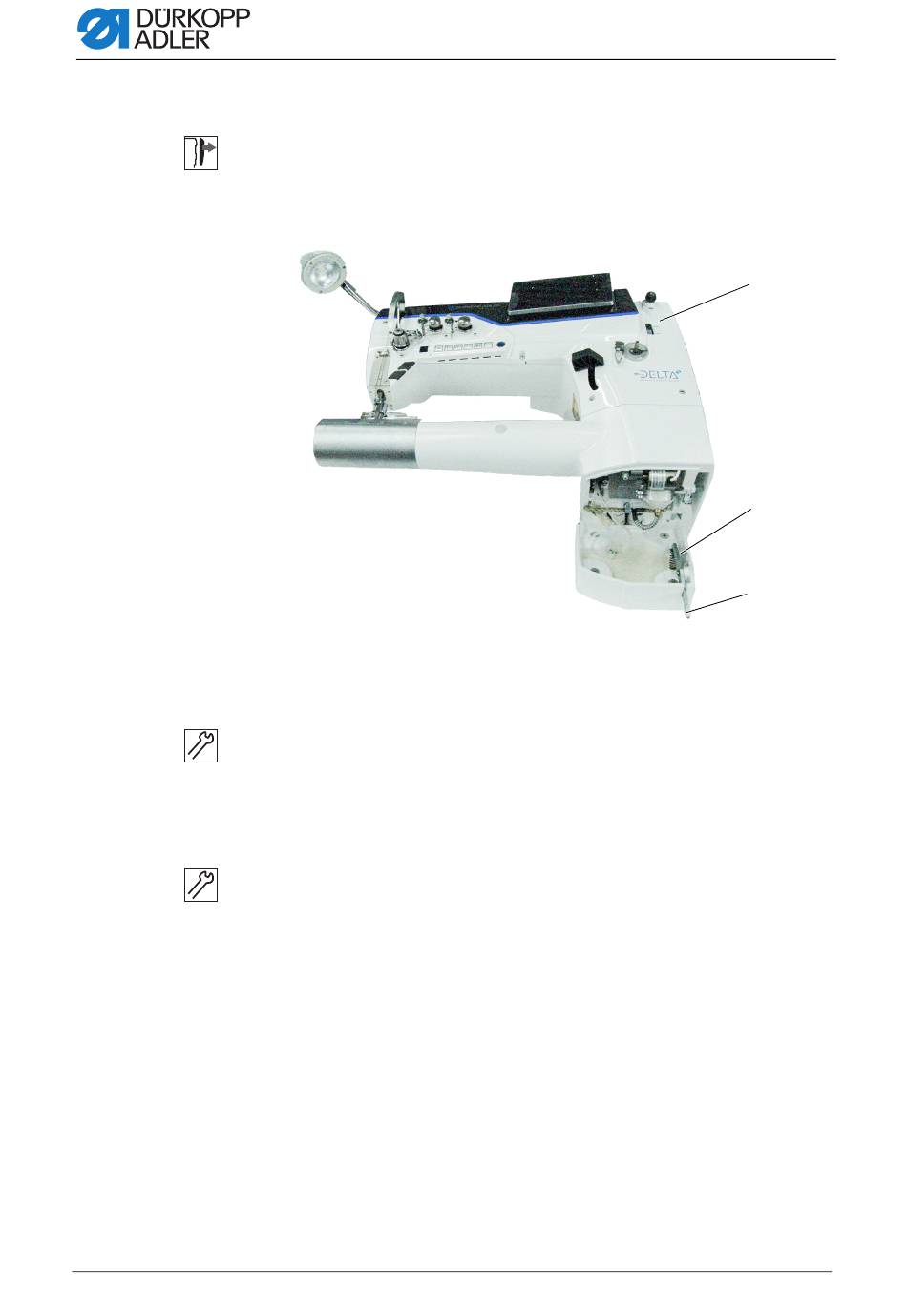

Abb. 6: Zugang zur Maschinenunterseite
(1) - Maschinenoberteil
(2) - Riegel

Maschinenoberteil umlegen

So legen Sie das Maschinenoberteil um:
1. Hebel (3) anheben.
2. Maschinenoberteil (1) bis zum Anschlag umlegen.

Maschinenoberteil aufrichten

So richten Sie das Maschinenoberteil auf:
1. Maschinenoberteil (1) aufrichten.
2. Hebel (3) anheben und Maschinenoberteil (1) vollständig aufrichten.
18
Maschinenoberteil umlegen
Aus Sicherheitsgründen wird das Maschinenoberteil (1) durch den
Riegel (2) gestoppt.
Arbeitsgrundlagen
(3) - Hebel
