Exzenter-Grundeinstellung vornehmen
Exzenter für Transporteurbewegung prüfen
Richtige Einstellung
Bei Handradposition 187° soll in maximaler Stichlänge bei gedrückter
Taste Manueller Riegel (1) der Transporteur stillstehen.
So prüfen Sie die Transporteurbewegung:
1. Serviceroutine Transporteur > Bewegung ausführen ( S. 14).
Über die Software werden die notwendigen Voreinstellungen an der
Maschine ausgeführt.

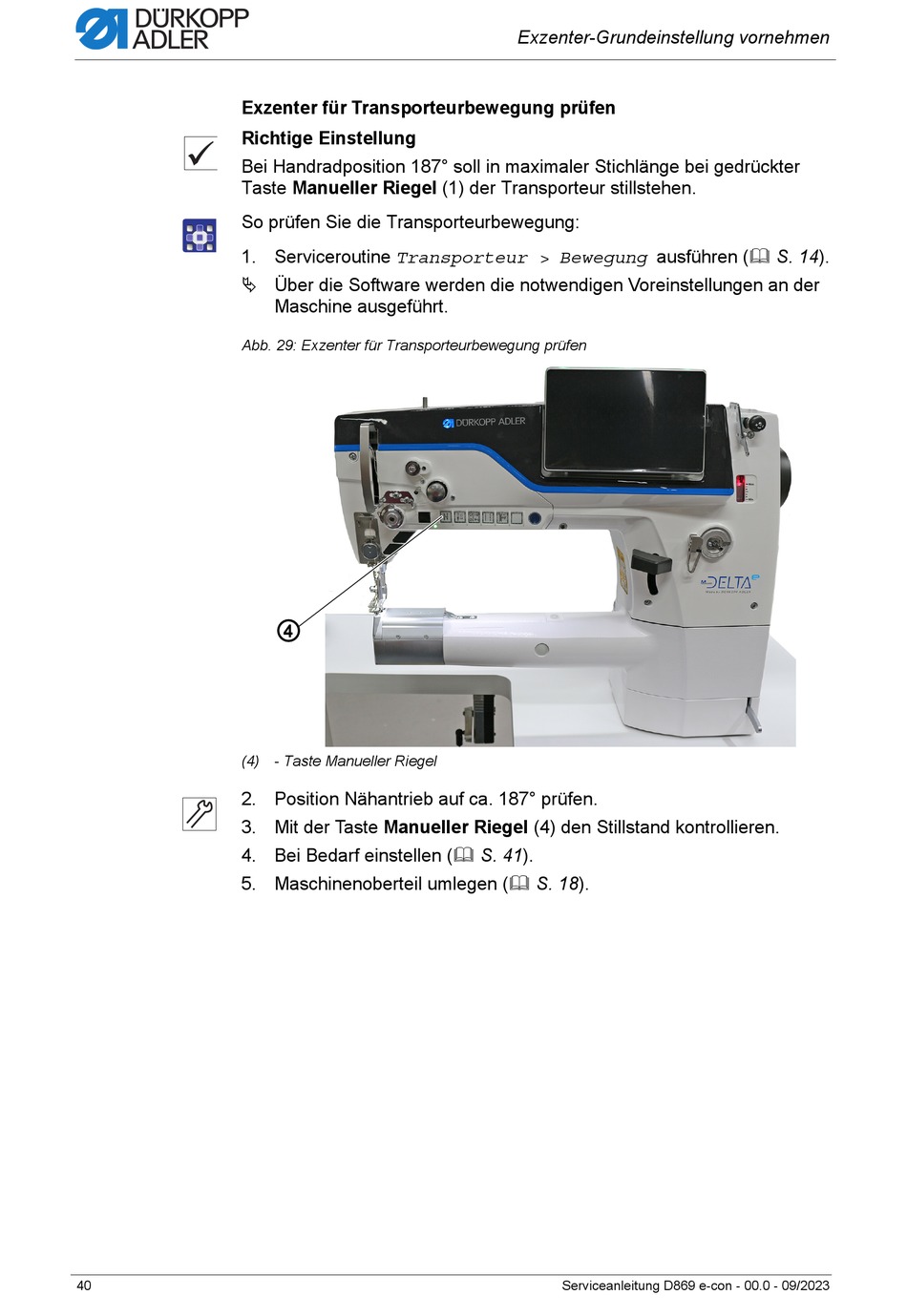

Abb. 29: Exzenter für Transporteurbewegung prüfen
④
(4) - Taste Manueller Riegel
2. Position Nähantrieb auf ca. 187° prüfen.
3. Mit der Taste Manueller Riegel (4) den Stillstand kontrollieren.
4. Bei Bedarf einstellen ( S. 41).
5. Maschinenoberteil umlegen ( S. 18).
40
Serviceanleitung D869 e-con - 00.0 - 09/2023
