6. Leitungen von der Platine abziehen:
7. Leitung (12) aus den Klemmen ziehen.
8. Leitung (12) und Encoder-Leitung (8) von der Steuerung abziehen.
9. Schrauben (1) lösen.
10. Halter (11) mit Platine abnehmen.
Wichtig
11. Darauf achten, die Mutter (6) nicht zu verlieren.

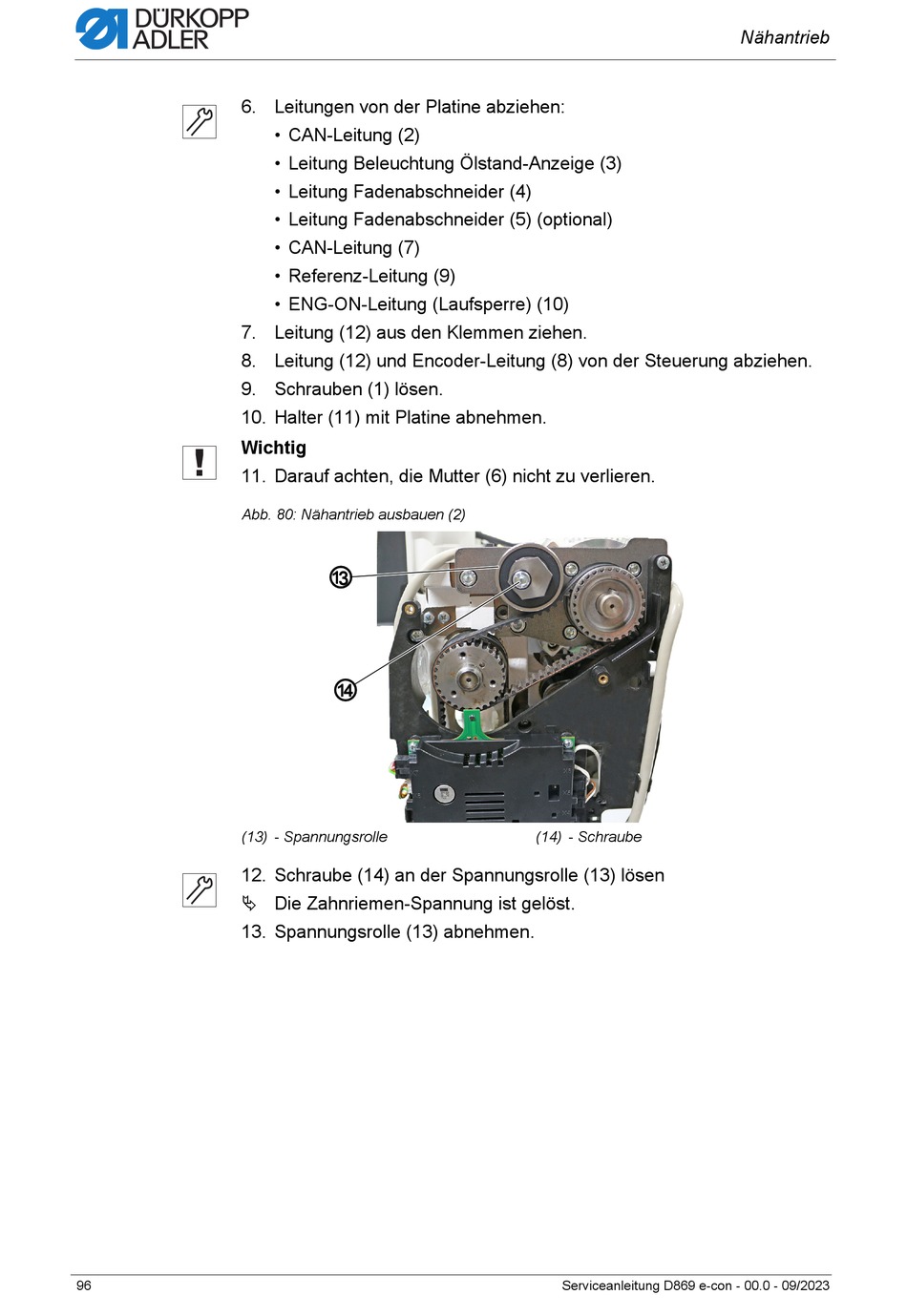

Abb. 80: Nähantrieb ausbauen (2)
(13) - Spannungsrolle
12. Schraube (14) an der Spannungsrolle (13) lösen
Die Zahnriemen-Spannung ist gelöst.
13. Spannungsrolle (13) abnehmen.
96
• CAN-Leitung (2)
• Leitung Beleuchtung Ölstand-Anzeige (3)
• Leitung Fadenabschneider (4)
• Leitung Fadenabschneider (5) (optional)
• CAN-Leitung (7)
• Referenz-Leitung (9)
• ENG-ON-Leitung (Laufsperre) (10)
⑬
⑭
(14) - Schraube
Serviceanleitung D869 e-con - 00.0 - 09/2023
Nähantrieb
