Nähantrieb
2. Armdeckel demontieren ( S. 19).
3. Zahnriemen-Abdeckung und Handrad demontieren ( S. 23).
4. Motorabdeckung demontieren ( S. 22).
5. Frontdeckel demontieren ( S. 20)

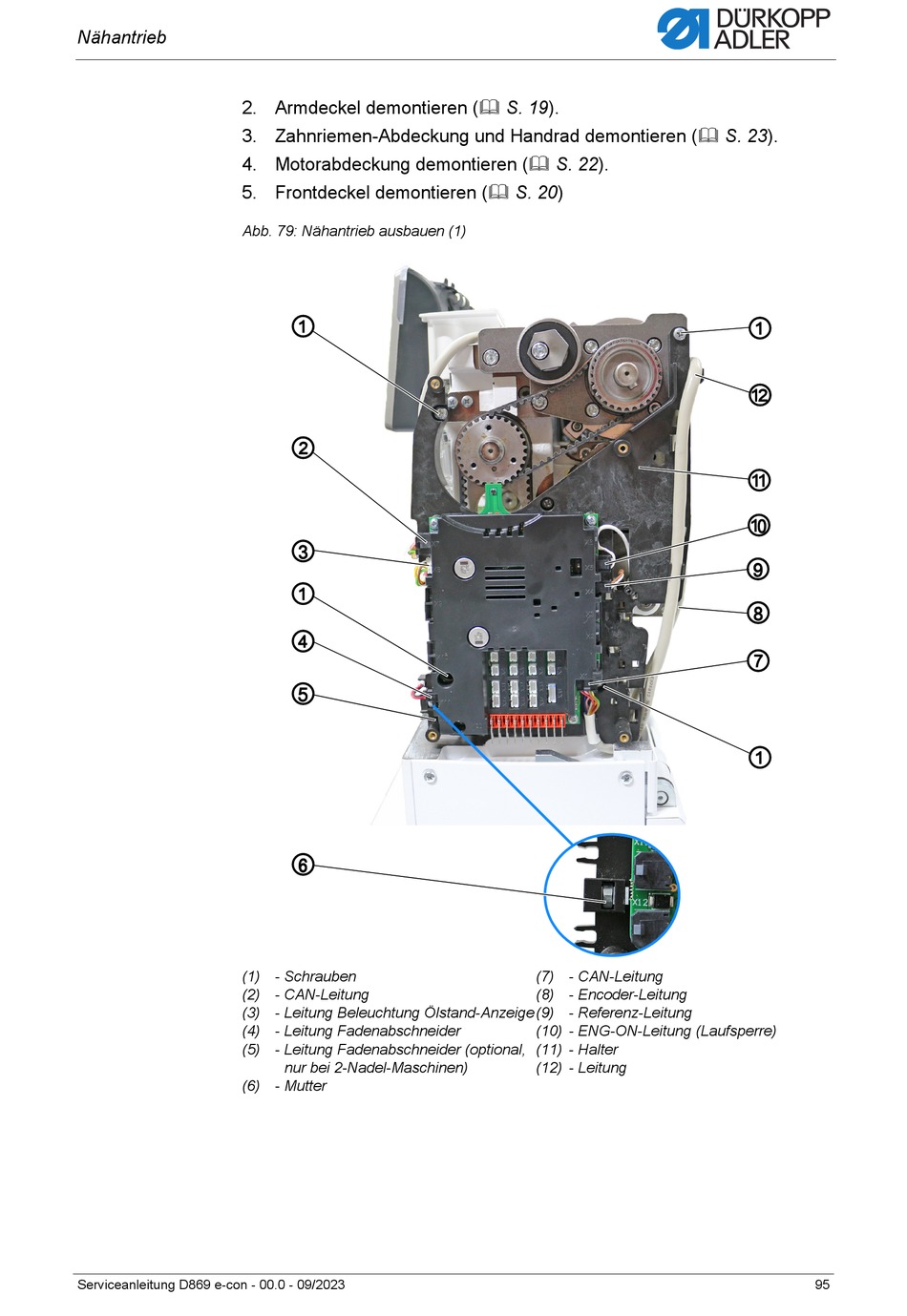

Abb. 79: Nähantrieb ausbauen (1)
(1) - Schrauben
(2) - CAN-Leitung
(3) - Leitung Beleuchtung Ölstand-Anzeige
(4) - Leitung Fadenabschneider
(5) - Leitung Fadenabschneider (optional,
(6) - Mutter
Serviceanleitung D869 e-con - 00.0 - 09/2023
①
②
③
①
④
⑤
⑥
nur bei 2-Nadel-Maschinen)
(7) - CAN-Leitung
(8) - Encoder-Leitung
(9) - Referenz-Leitung
(10) - ENG-ON-Leitung (Laufsperre)
(11) - Halter
(12) - Leitung
①
⑫
⑪
⑩
⑨
⑧
⑦
①
95
