Spuler
12.2 Spuler-Füllmenge einstellen
Richtige Einstellung
Der Spulvorgang stoppt automatisch, wenn die gewünschte Füllmenge
der Spule erreicht ist.

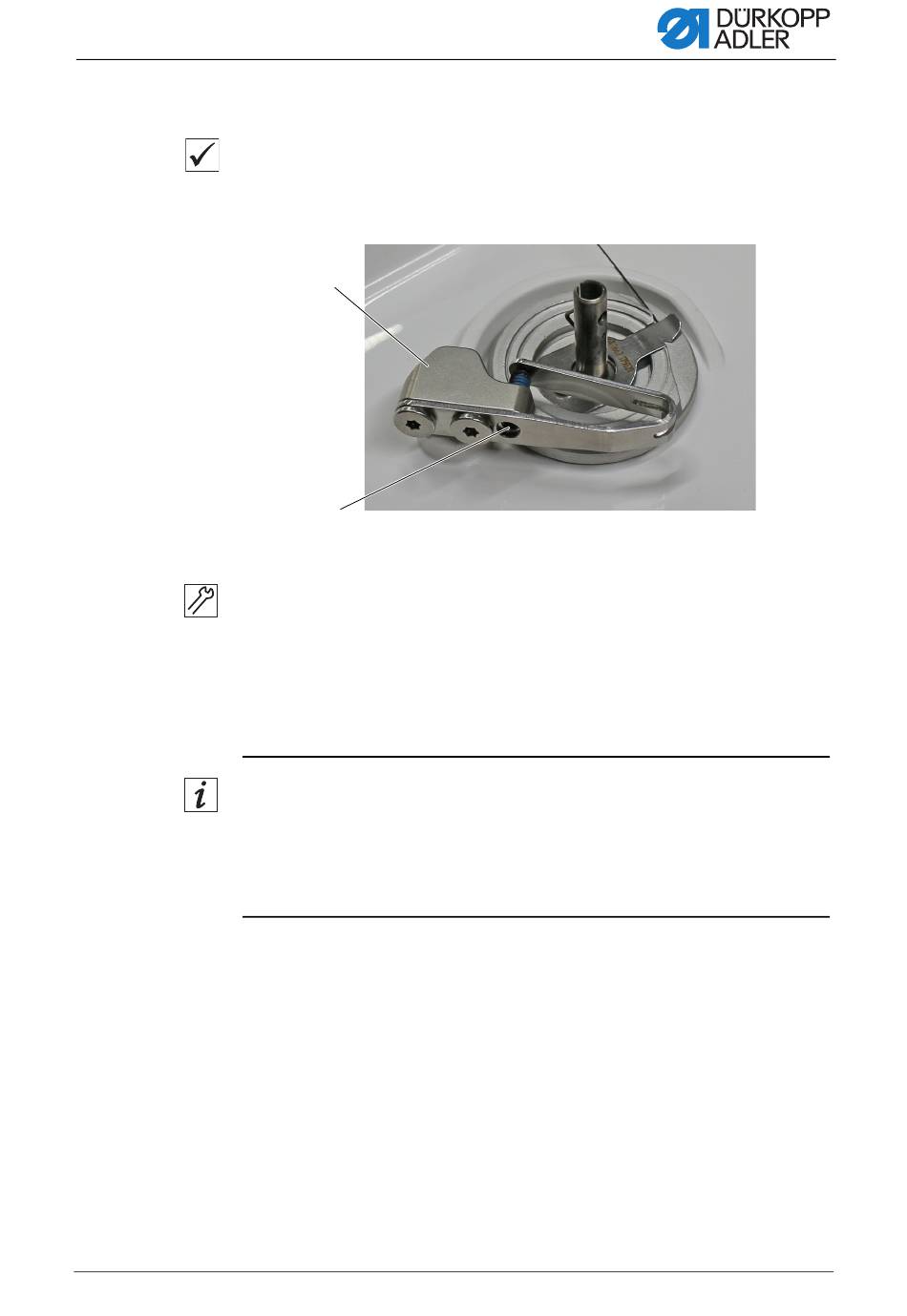

Abb. 65: Spuler-Füllmenge einstellen
(1) - Spulerhebel
So stellen Sie die Spuler-Füllmenge ein:
1. Spulerhebel (1) verschieben:
2. Spuler-Füllmenge durch einen Spulvorgang prüfen und falls nötig die
Information
Um das Überlaufen des Fadens auf der Spule zu verhindern, beachten
Sie folgende Einstelltoleranzen:
• Spule Ø 32 mm: Ø 31 ± 0,5 mm
• Spule Ø 28 mm: Ø 27 ± 0,5 mm
Serviceanleitung D869 e-con - 00.0 - 09/2023
①
②
• Füllmenge zu gering: Gewindestift (2) herausdrehen
• Füllmenge zu hoch: Gewindestift (2) hereindrehen
Einstellung korrigieren.
(2) - Gewindestift
79
